| Menşe yeri | Çin |
| Marka adı | YIZGEAR |
| Model numarası | SB22081502 |
10 Modül Gleason Tipi Spiral Bevel Gear Süzme Transmission Gear Shafts
1) Spiral eğri dişlilerin açıklaması
Bir sarmal konik dişli, konik dişlilerin en karmaşık biçimidir.
Bu, dişler arasında daha fazla üst üste durma ile sonuçlanır.
Diş temasının yavaş yavaş bağlanmasını ve kopmasını teşvik eder.
Bu iyileştirilmiş yumuşaklık, operasyon sırasında üretilen minimum titreşim ve gürültü ile sonuçlanır.
Ayrıca, yükün daha fazla dağıtılması ve daha fazla temas dişi nedeniyle,
Spiral konik dişlilerin daha iyi yük taşıma kapasitesi vardır.
Bu, aynı kapasiteye sahip düz konik dişlilerle karşılaştırıldığında daha küçük olmalarını sağlar.
| Ürün | Spiral Bevel Delek Çubuğu |
| Özel yapımı | √ |
| Profil Türü | 17CrNiMo6 |

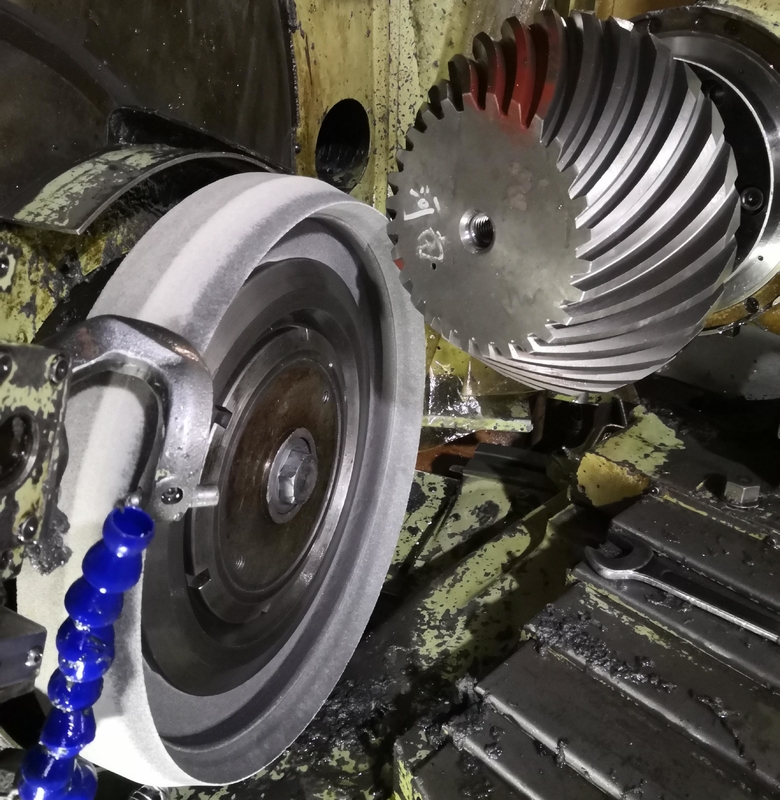

| Üretim | Delekleri freze etmek ve dişleri öğütmek |
| Dişleri öğütmek | √ |
| Modül (M) | 10 |
| Diş Sayısı (Z) | 32 |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 35° |
| Dişlerin doğruluk derecesi | ISO 6 Sınıf/ AGMA 11 Sınıf |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim ekipmanları
Üretim süreci
Kırma İşlemleri Kesme
Sıcaklık muamelesi öğütme denetimi
