| Yöntem: | Dişli Azdırma | Yönlendirme: | Sol El |
|---|---|---|---|
| Çelik tipi: | dövme çelik | Türü: | Kılavuz |
| Diş Numarası: | 32 | Basınç açısı: | 20° |
| Vurgulamak: | Özel yapımı Spiral Bevel Gear,Gleason Spiral Bevel Gear,32 Diş Spiral Bevel Gear |
||

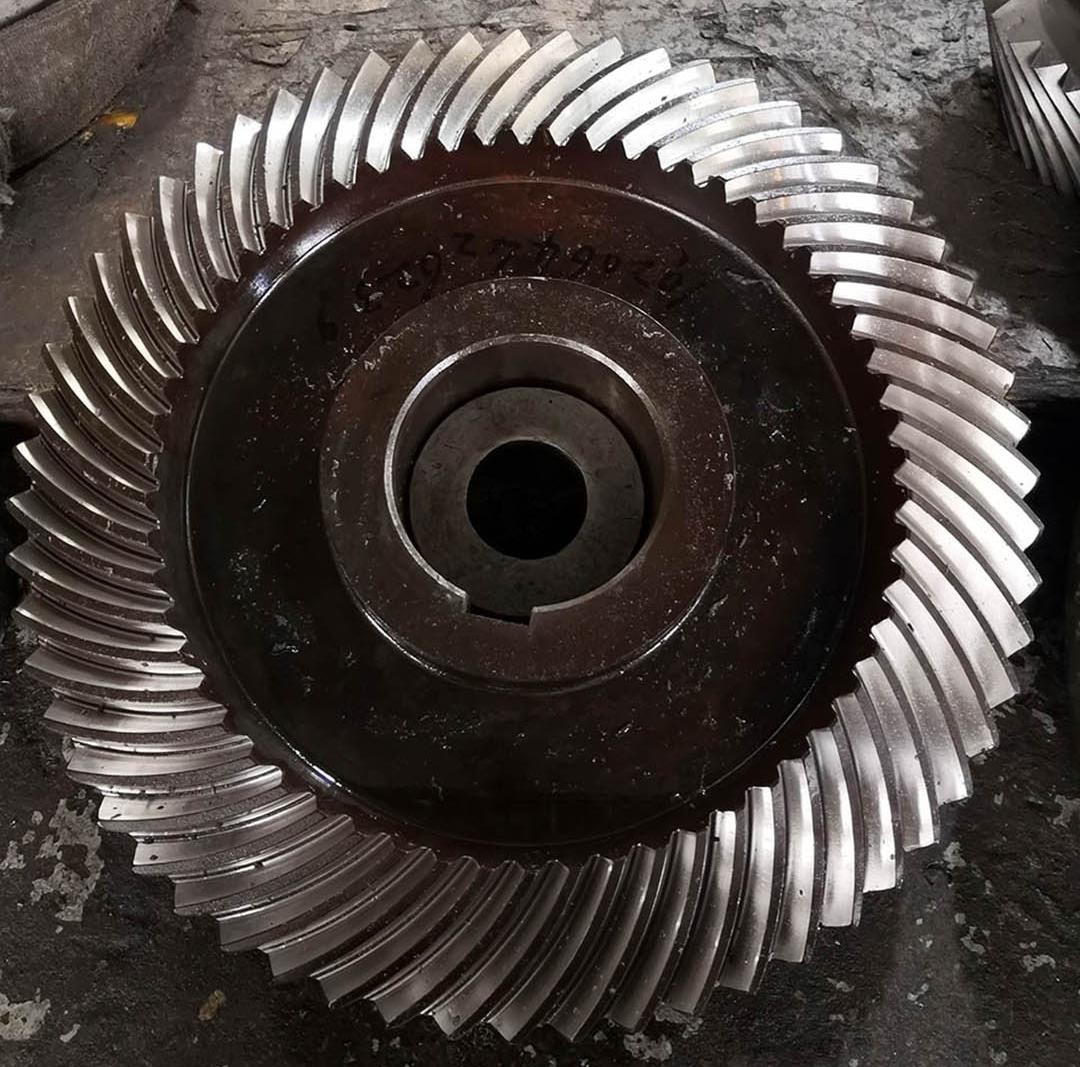

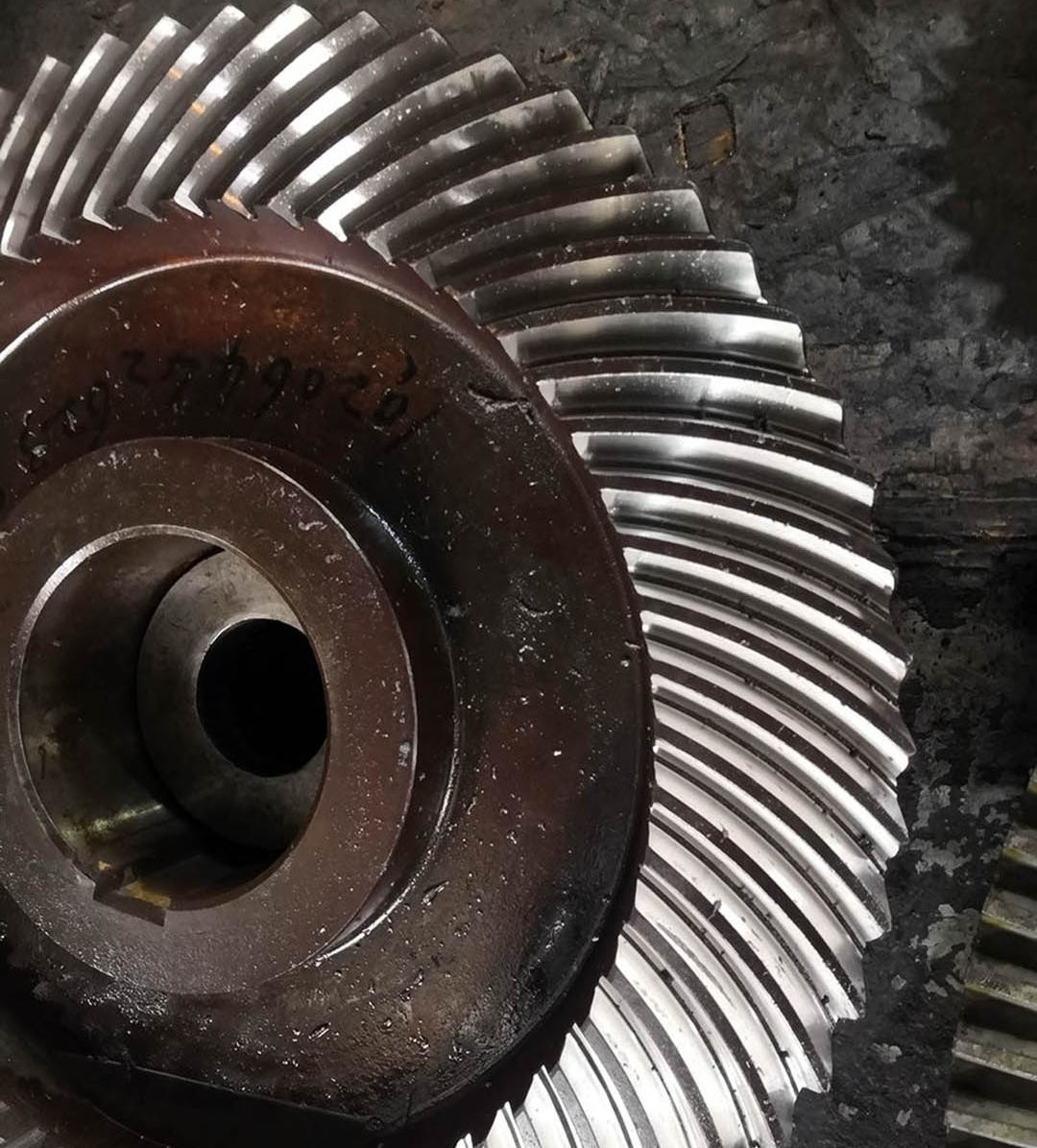

1) Spiral Bevel Gear'ın Tanımı
Bir Spiral Bevel Gear, kesişen şaftlar arasında güç ve hareket aktarmak için kullanılan bir tür dişli
(genellikle 90 derece) ve diş profili spiral şeklinde dağıtılır.
2) Spiral Bevel Gear'ın Özellikleri
a)Bir spiral eğri diş profili benimser. mesh sırasında, diş yüzeyleri arasındaki temas ilerleyici
Aniden çarpmak yerine.
b) Aynı anda ağlayan dişlerin sayısı daha fazladır ve aktarım süreci daha süreklidir.
| Ürün | Spiral Bevel Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Gleason |
| Üretim | Delekleri freze etmek ve dişleri öğütmek |
| Diş Gıcırdatma | √ |
| Modül (M) | 16 |
| Diş Sayısı (Z) | 32 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 15° |
| Doğruluk Derecesi | ISO 6 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
