| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB2207002 |
| Min sipariş miktarı: | 1 Takım |
| Fiyat: | $300/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| Modül: | 16 | Malzeme: | 20CrNi2MoA |
|---|---|---|---|
| Isı Tedavisi: | karbonlama | Üretim İşleme: | Dişli Teeeth öğütme |
| helezon açısı: | 35° | Uç Çapı: | 720mm |
| Vurgulamak: | 20CrNi2MoA Konik Spiral Dişli,16 Modül Taşlama Şanzıman Dişlileri,16 Modül Konik Spiral Dişli |
||

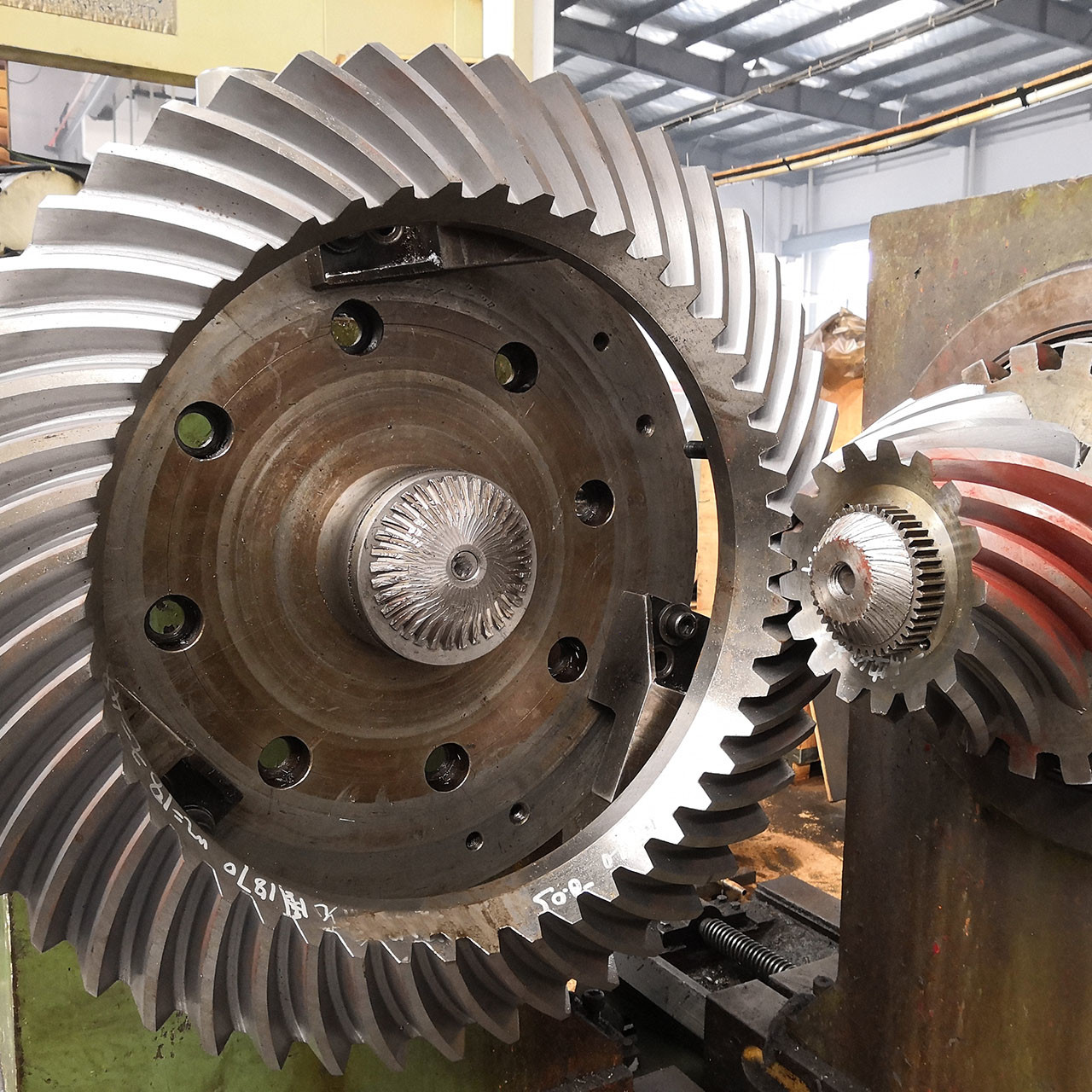

1) Spiral Bevel Gear'ın Tanımı
Spiral eğri dişliler, belirli bir zamanda kademeli bir bağlantı ve daha büyük bir temas yüzeyi sağlar.
eşdeğer düz eğri dişli.
| Ürün | Spiral Bevel Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Gleason |
| Üretim | Delekleri freze etmek ve dişleri öğütmek |
| Diş Gıcırdatma | √ |
| Modül (M) | 16 |
| Diş Sayısı (Z) | 37T |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 35° |
| Doğruluk Derecesi | ISO 5-6 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim ekipmanları
Üretim süreci
Kırma İşlemleri Kesme
Sıcaklık muamelesi öğütme denetimi
