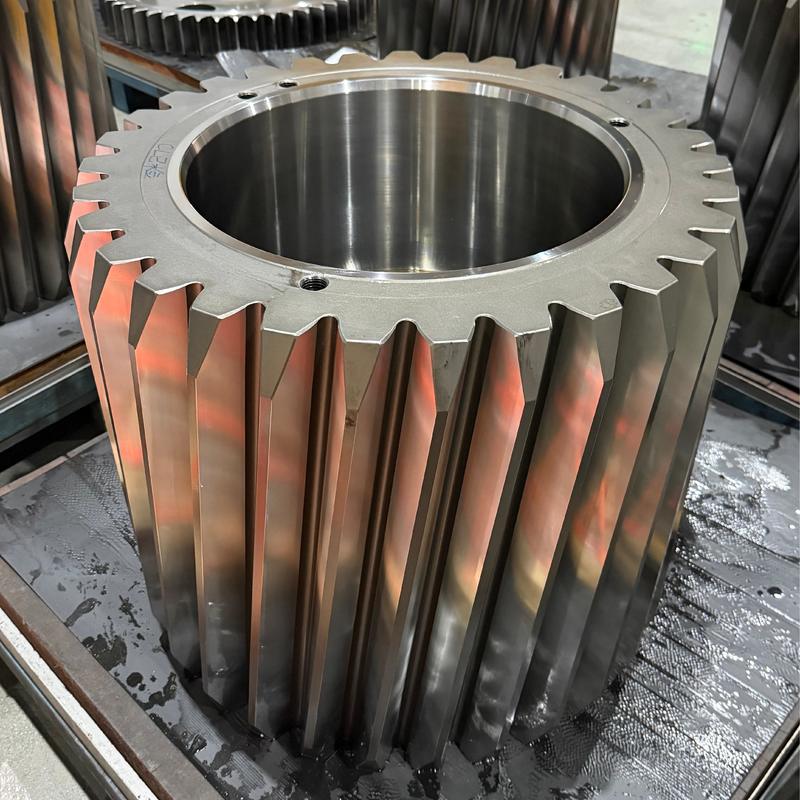

Güç iletim verimliliği açısından, helisel dişli, dişlerin eksene göre spiral şeklinde düzenlendiği bir dişli türüdür.
Aşamalı diş temas yoluyla verimli güç aktarımı sağlar ve orta ila yüksek hızlı iletim sistemlerinde temel bir bileşen olarak hizmet eder.
Temel Özellikler
Temel avantajları arasında yüksek iletim verimliliği (%97-%99'a ulaşma), minimum güç kaybı,
eşdeğer düz dişlilere göre yaklaşık %30 daha fazla yük kapasitesi ve çalışma sırasında azaltılmış darbe ve titreşim yer alır.
Çalışma Prensibi
nokta teması yoluyla temas eder. Dönme ilerledikçe, bu çizgi temasına dönüşür ve temas alanı yavaş yavaş genişler
diş yönü boyunca daralmadan önce. Bu, düz dişli kavramasında bulunan diş yüzeyi darbesini önler.
Eş zamanlı olarak, helisel açı diş yüzeyi temas alanını artırır, birim alan başına stresi azaltır
ve böylece iletim verimliliğini ve yük kapasitesini artırır.
Uygulamalar
santrifüj fanlar için tahrik dişlileri, büyük hava kompresörlerindeki iletim dişlileri ve deniz ana motorları için redüksiyon dişlileri.
Teknik Özellikler
Helisel Dişli | Özel Yapım |
√ | Modül (M) |
Silindirik Dişli | Üretim |
Dişli frezeleme | Diş Taşlama |
√ | Modül (M) |
Özel | Hassasiyet Sınıfı |
Özel | Hassasiyet Sınıfı |
Özel | Hassasiyet Sınıfı |
Özel | Hassasiyet Sınıfı |
ISO 6-7 Sınıfı | Isıl İşlem |
Karbonlama | Yüzey Sertliği |
58-62HRC | ÇELİK KODU SINIFLARI KARŞILAŞTIRMASI |
ÇİN/GB | |||||
ISO | ГΟСТ | ASTM | JIS | DIN | 45 |
1045 | 45 | 1045 | S45C | CK45 | 40Cr |
41Cr4 | 20CrMo | 5140 | SCr440 | 41Cr4 | 20CrMo |
18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 | 42CrMo |
42CrMo4 | 20CrMnTi | 4140 | SCM440 | 42CrMo4 | 20CrMnTi |
20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 | 40CrNiMoA |
40XHMA 4340 |
SNCM439 | 40NiCrMo6/ |
36NiCrMo4 20CrNi2Mo |
||
20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
