| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | HG22083101 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $150/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 50 gün |
| Ödeme koşulları: | L/C, T/T, Western Union, D/P |
| Yetenek temini: | 1000 adet/ay |
| Malzeme: | 20CrMnTi | Isı Tedavisi: | karbonlama |
|---|---|---|---|
| Diş Genişliği: | 45 | Modül: | 4 |
| Doğruluk: | ISO 6 Sınıfı | helezon açısı: | 15° |
| Vurgulamak: | 20CrMnTi Çelik Tek Helis Dişli,20CrMnTi Çelik spiral helis dişli,Hız Düşürücü Tek Helis Dişli |
||

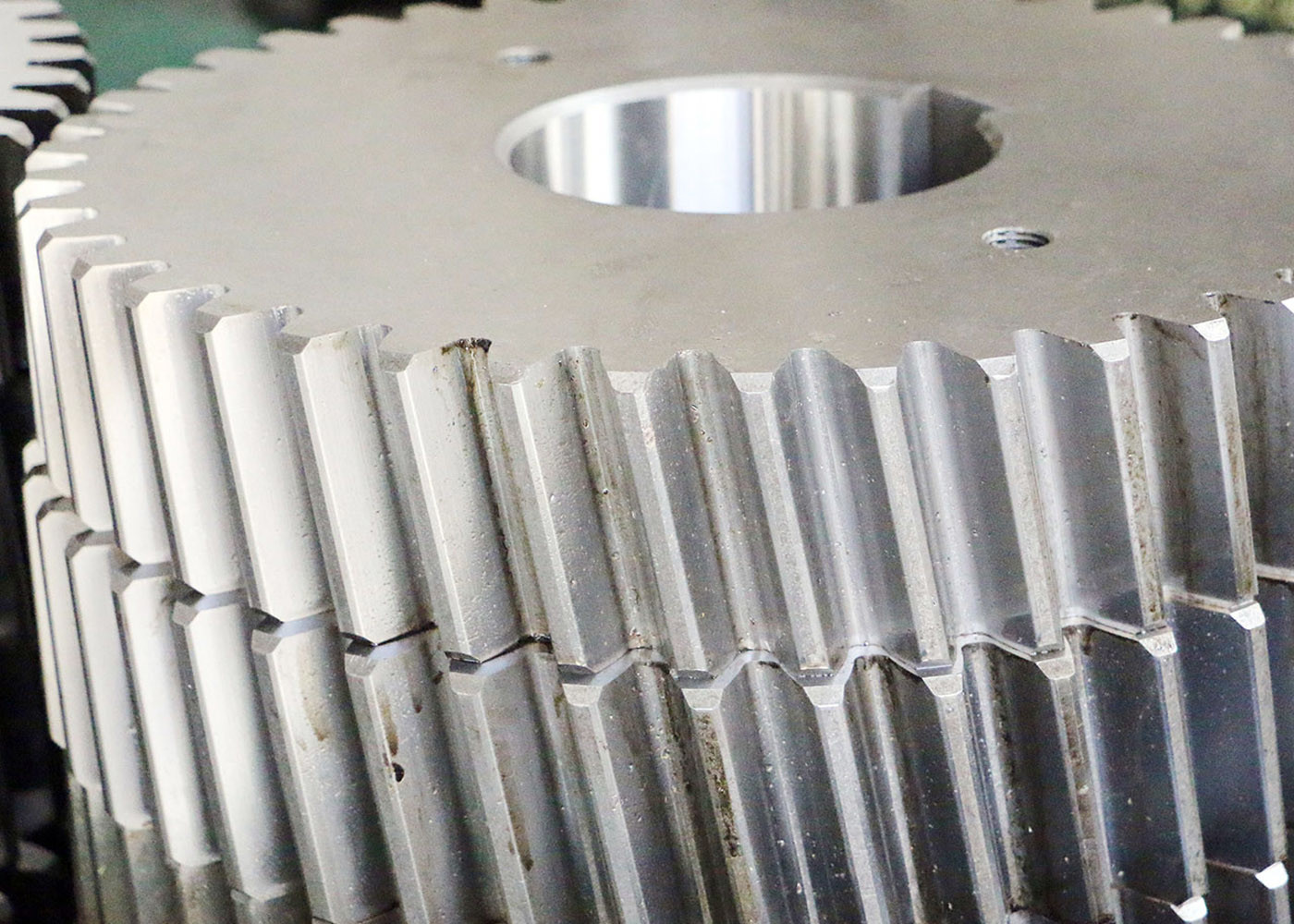

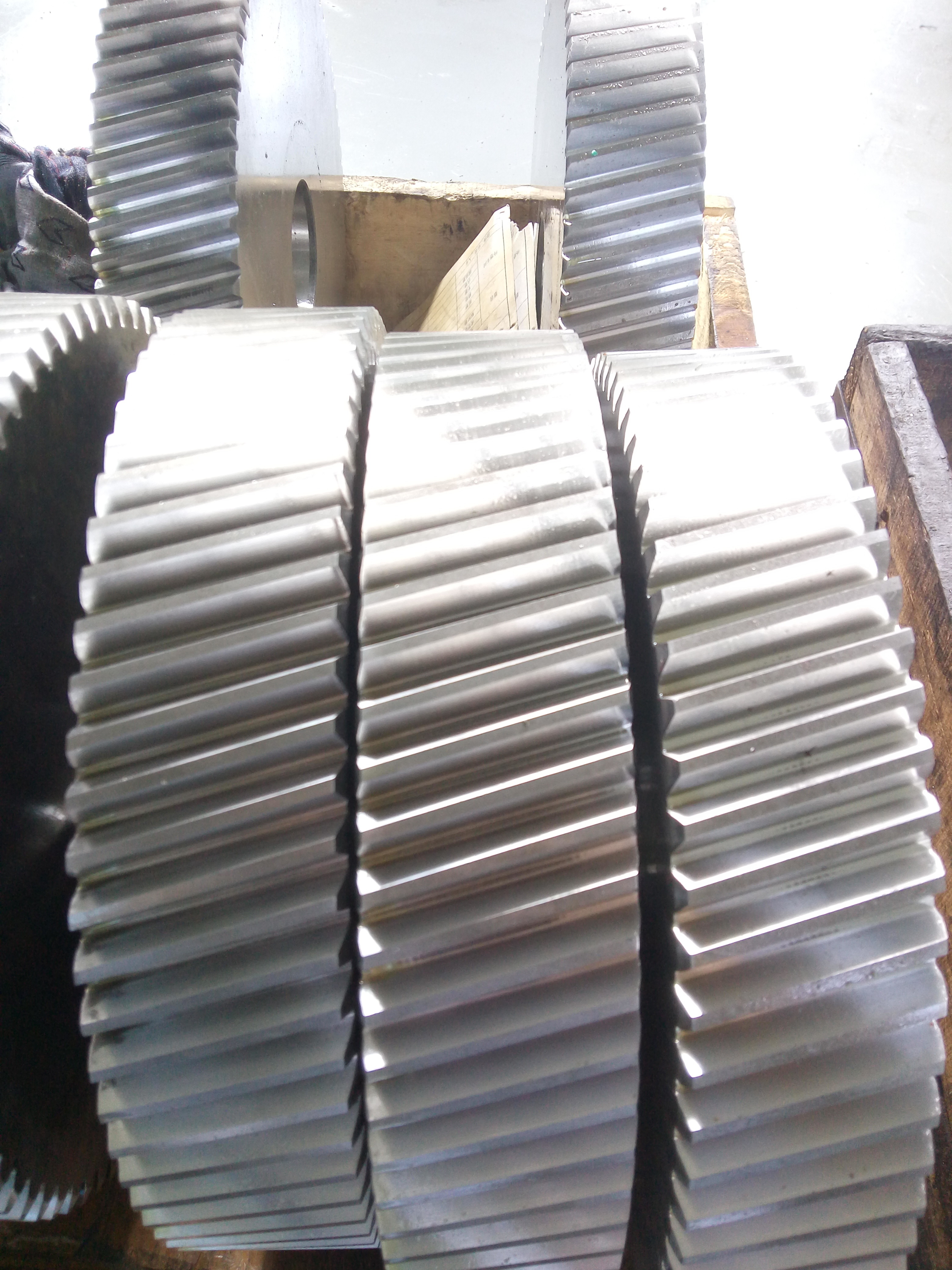

Froged Steel 20CrMnTi Steel Single Helical Gear For Shaft Mounted Speed Reducer (Aşağa monte edilmiş hız azaltıcısı için tek spiral dişli)
1) Helical Gear'ın Tanımı
Helikal dişliler, eğimli diş izi olan silindirli dişlilerden biridir.
Spor dişlilerine kıyasla, daha büyük temas oranına sahiptirler ve sessizlik ve daha az titreşimde üstünlük kazanırlar ve büyük bir kuvvet aktarma yeteneğine sahiptirler.
Bir çift spiral dişli aynı spiral açısına sahiptir ancak spiral eli karşıtdır.
2) Helical Gear'ın Özelliği
Helikal dişliler eksenel itiş kuvvetini üretir. Bu nedenle, bu kuvveti emmek için itiş rulmanları kullanmak arzu edilir.
| Ürün | Helical Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Üretim | Delekçelerle çalışmak/Delekçelerle çalışmak |
| Diş Gıcırdatma | √ |
| Modül (M) | 4 |
| Diş Sayısı (Z) | 52 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | Geleneksel |
| Doğruluk Derecesi | 6-7 |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
