| Diş Numarası: | 68 | sarmal açı: | 20° |
|---|---|---|---|
| Basınç açısı: | 20° | Genişliği: | 80mm |
| Sertlik: | 45-50 HRC | Malzeme: | AISI 4140 |
| Vurgulamak: | AISI 4140 Dövme Çelik Şanzıman Dişlileri,Helisel Şanzıman Dişlileri 9 Modül,Endüstriyel Şanzıman Helisel Şanzıman Dişlileri |
||

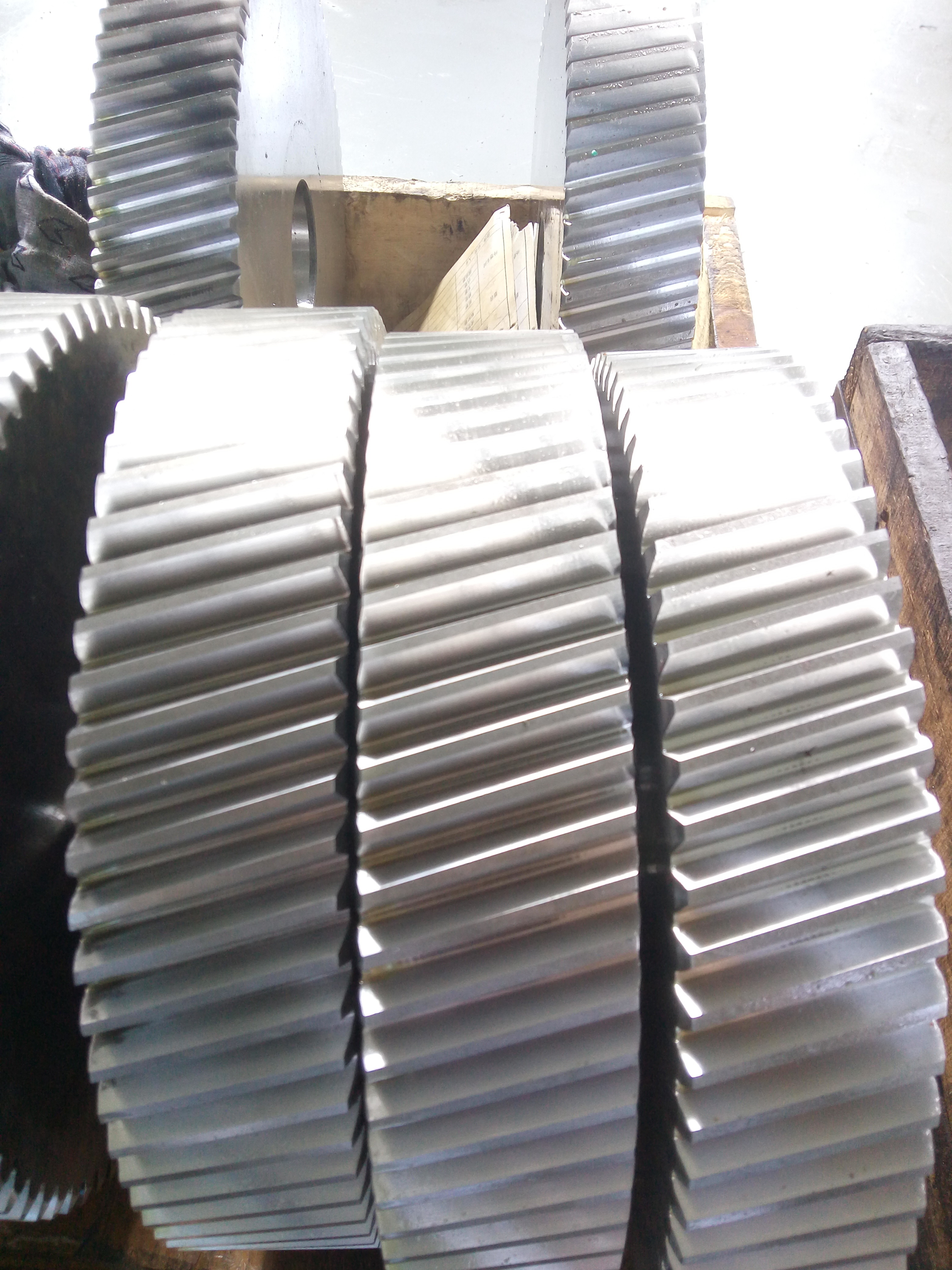

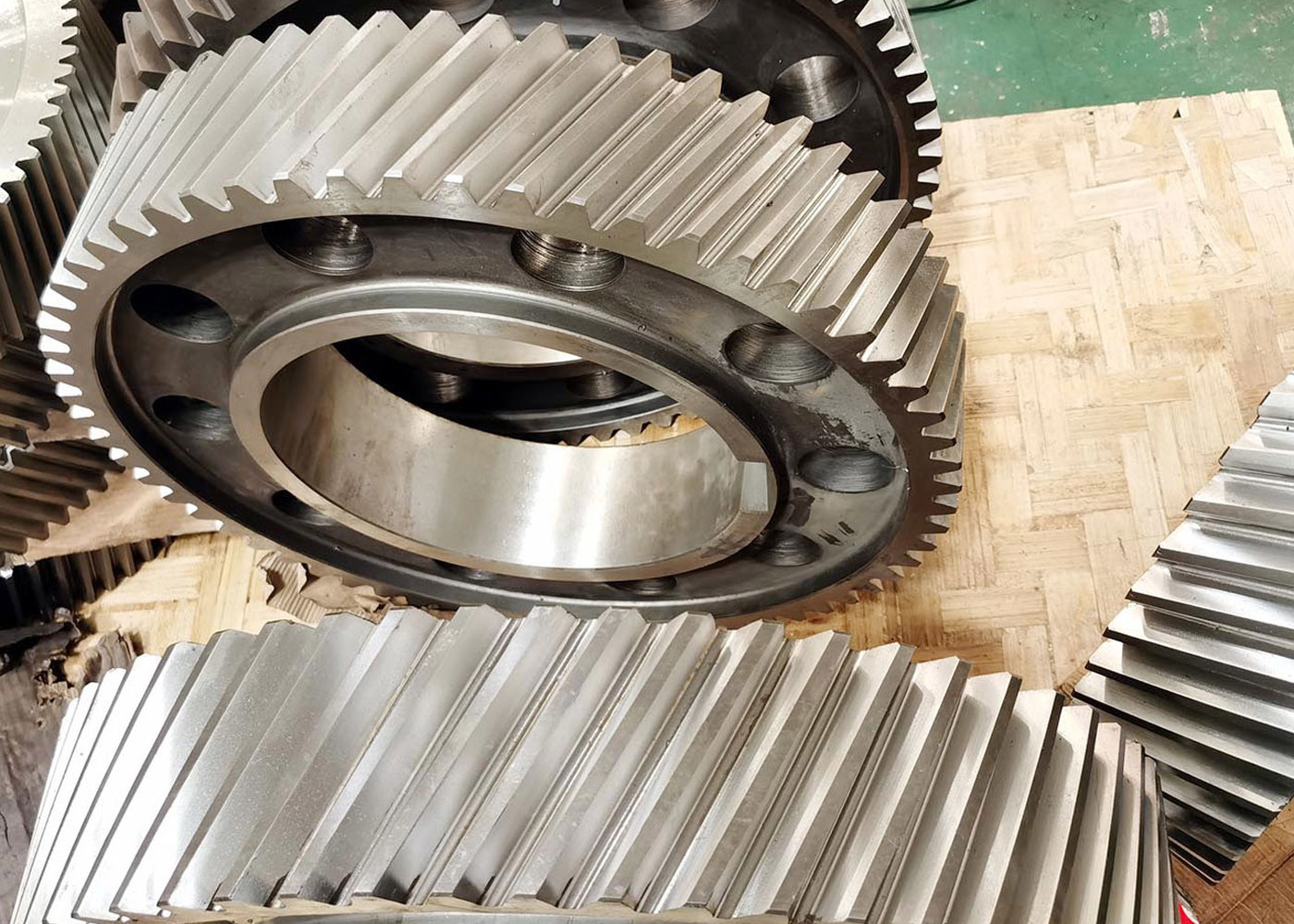

AISI 4140 Endüstriyel dişli kutusu için 9 modüllü spiral vitesler
1) Descripción de Helix Gear
Helikol şeklindeki dişliler, aynı anda birkaç dişin devreye girmesine izin veren bir açı üreten kesicilerden oluşur.
2) Helix Gear'ın özellikleri
Düğme dişlerinin kaydırıcı bağlantısı gibi, daha fazla yük taşıma kapasitesi ve sessiz ve yumuşak çalışması olan sarmal dişli.
3) Helix Gear'ın montaj özellikleri
a) Montaje de chavetero
b) Tornillo de fijación
(c) Tornillos de sujeción del cubo (Küp tutma tornitolleri)
d) Bölmek
e) Agujero basit
| Ürün | Helical Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Üretim | Donanım Hobbing |
| Diş Gıcırdatma | √ |
| Modül (M) | 9 |
| Diş Sayısı (Z) | 68 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 20° |
| Doğruluk Derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
