| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 200 takım |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| Profil Bir: | Helisel Dişli | Dayanıklılık: | Yüksek |
|---|---|---|---|
| Paketleme: | Kontrplak Sandık | sarmal açı: | 15° |
| Sertlik: | 58-62 HRC | Çelik Kodu: | 20CrMnTi |
| Üretim süreci: | Dişli Diş Taşlama | ||
| Vurgulamak: | Yumuşak ve Sabit Helikal Dişliler,Makine Aracı Sürücü Helical Gears,Dayanıklı Helikal Dişliler |
||

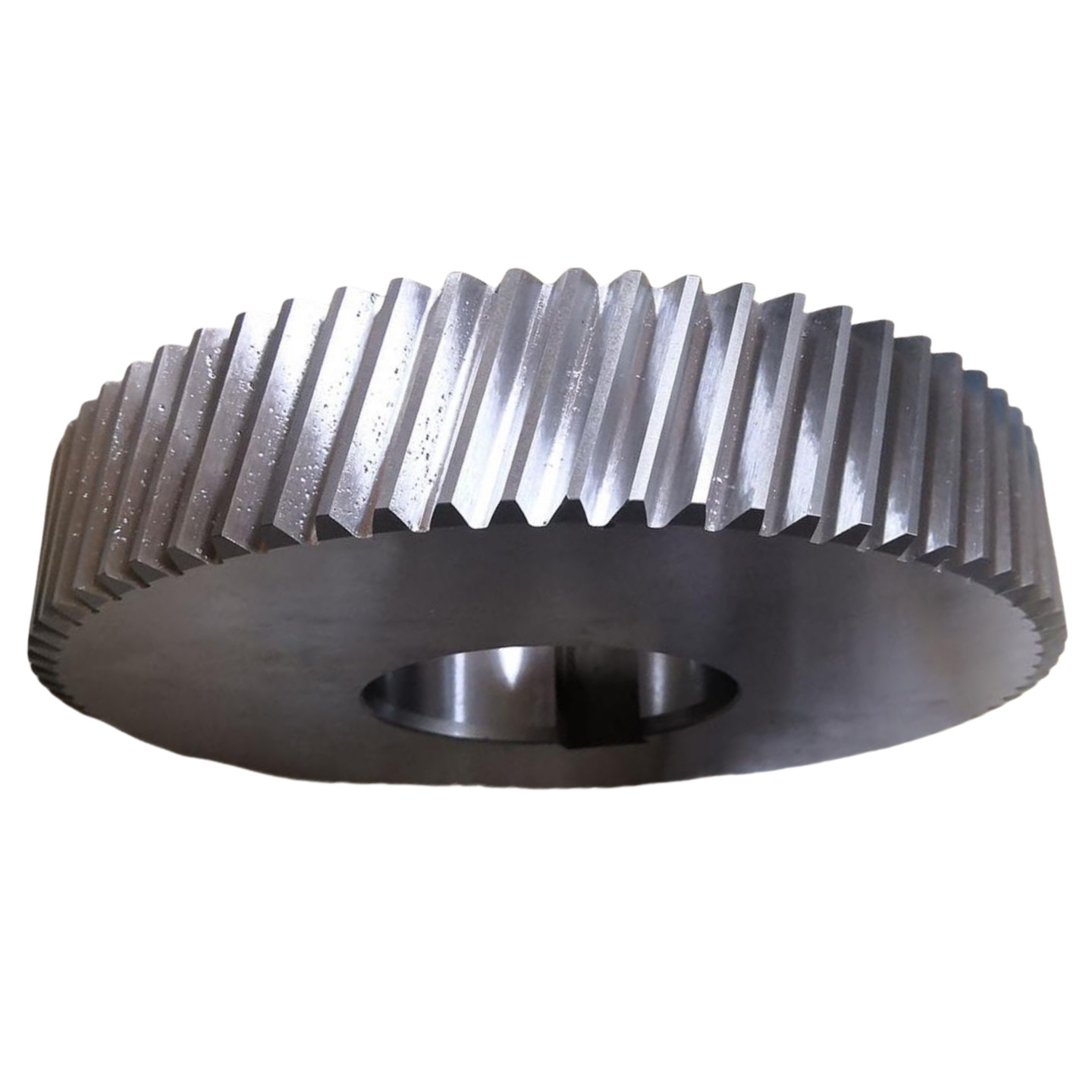

1)Helical Gear'ın tanımları
Helikal dişliler, diş çizgileri eksene belirli bir açıda (helix açısı) eğilimli silindirli dişlilerdir.
Düz dişlilerle karşılaştırıldığında, spiral dişlilerin dişleri silindir yüzeyinde spiral bir şekilde düzenlenmiştir.
2) Helikal Donanımların Avantajları
a) Yüksek üst üstelik derecesi: Meshleme sırasında, spiral dişlilerin dişli dişlerinin temas hattı kısa uzun değişir
ve sonra kısa döner, bu da aynı anda ağlama işlemine katılan dişli çiftlerinin sayısında artışa neden olur.
Çakışma oranı düz dişlilerden daha fazladır ve aktarım daha az darbe, titreşim ve gürültü ile daha istikrarlıdır.
b) Daha güçlü yük taşıma kapasitesi: Yüksek derecede örtüşme ve dişli dişlerinin eşit kuvvet dağılımı nedeniyle,
Helikal dişliler daha büyük yüklere dayanabilir ve yüksek güçlü viteslere uygundur.
3) Helikal Donanımların Uygulamaları
Otomobil viteslerinde, endüstriyel redüktörlerde, makine aracı tahrik sistemlerinde vb. yaygın olarak kullanılmaktadır.
ve pürüzsüz güç aktarımı ve hız dönüşümü elde etmek için önemli bir bileşendir.
| Ürün | Helical Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Üretim | Delekleri kaydırmak |
| Diş Gıcırdatma | √ |
| Modül (M) | 9 |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 20° |
| Doğruluk Derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
