| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 200 takım |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| dişli tipi: | Düz dişli | Spline Tipi: | Düz taraflı spline |
|---|---|---|---|
| Profil Tipi: | Harici halka dişlisi | Hradness: | 220-260 HB |
| pinyon: | Dişli Diş Taşlama | Diş Sayısı: | Geleneksel |
| Vurgulamak: | Silindirsel vitesler,ISO 6-7 Sınıflı Şanzımanlar,Yumuşak Hareket Transferi Transmisiyon Dişlileri |
||

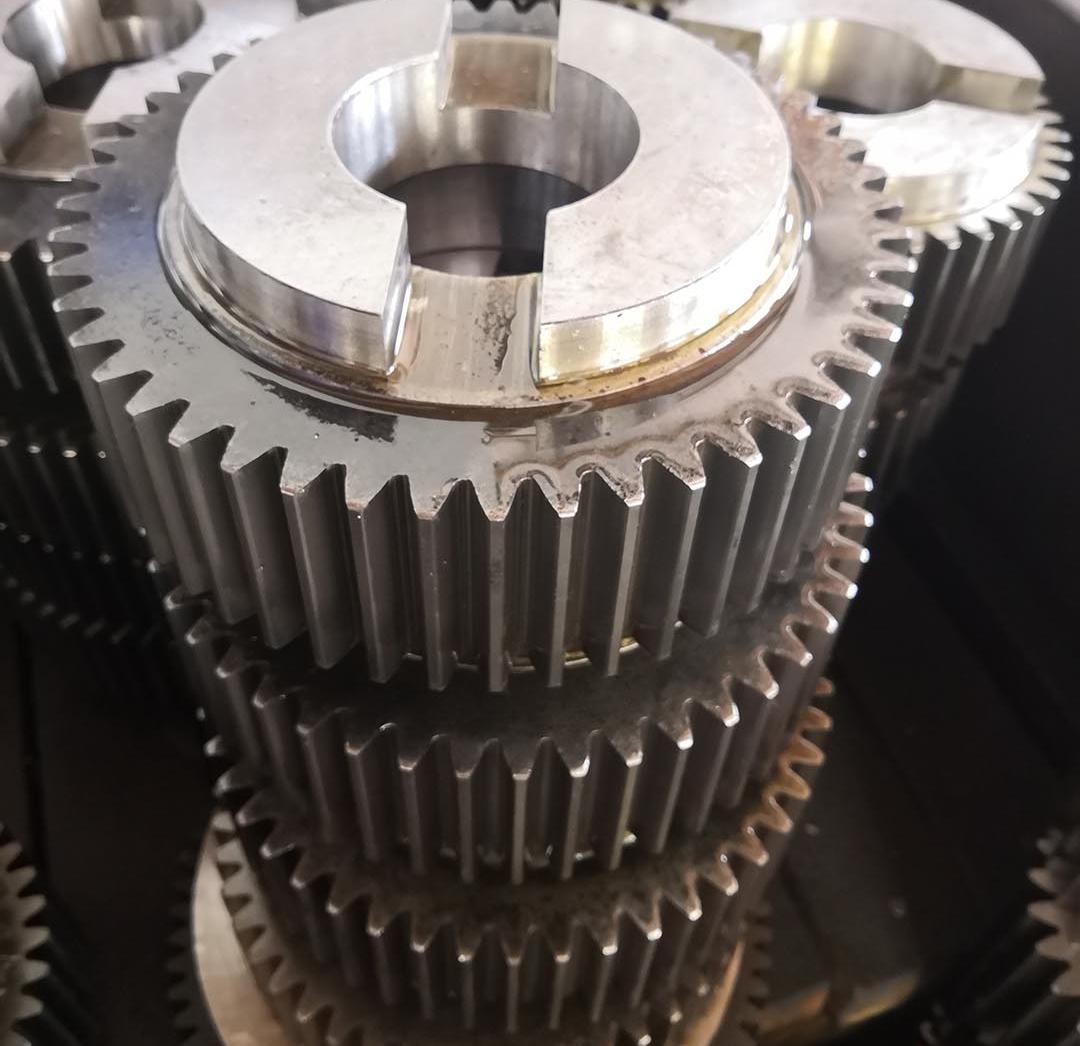

1) Sürükleyici takımının açıklaması
Spor dişli, diş çizgisi dişli eksenine paralel olan silindir şeklindeki bir dizdir.
Dişlerin bağlanması yoluyla güç ve hareket aktarır ve en temel alet türüdür.
2) Sürükleyici takımının özelliği
a) Diş yönü eksenle paraleldir ve örgü süreci basit ve doğrudandır.
b) Değişim sırasında, iki vites ocağı kesinlikle paralel olmalıdır.
c) Anlık iletim oranı sabit ve hareket aktarımı pürüzsüzdür.
3) Sürükleyici Düğümün Avantajı
a) Tasarım ve üretim süreci olgun ve düşük maliyetlidir.
b) Işınlama verimliliği yüksektir ve genellikle% 98'in üzerinde bulunur.
c) Kurulumu ve bakımı kolaydır ve montaj doğruluğu için nispeten düşük gereksinimlere sahiptir.
| Ürün | Sürükleyici |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindirsel dişliler |
| Üretim | Donanım Hobbing |
| Diş Gıcırdatma | √ |
| Modül (M) | 1.5 |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 0 |
| Doğruluk Derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
