| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | RG22081002 |
| Min sipariş miktarı: | 50 parça |
| Fiyat: | $20/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 45 gün |
| Ödeme koşulları: | L/C, T/T, D/P, Western Union |
| Yetenek temini: | 2000 takım/ay |
| Malzeme: | 40kr | Renk: | Siyah |
|---|---|---|---|
| Uzunluk: | 1550MM | Genişliği: | 25 mm |
| Modül: | 0.5-10 modül | Basınç açısı: | 20° |
| Vurgulamak: | Düz Dişliler Raflar ve Pinyonlar,40Cr Çelik kremayerler ve düz dişliler,Otomatik Kapı Rafları ve Pinyonlar |
||

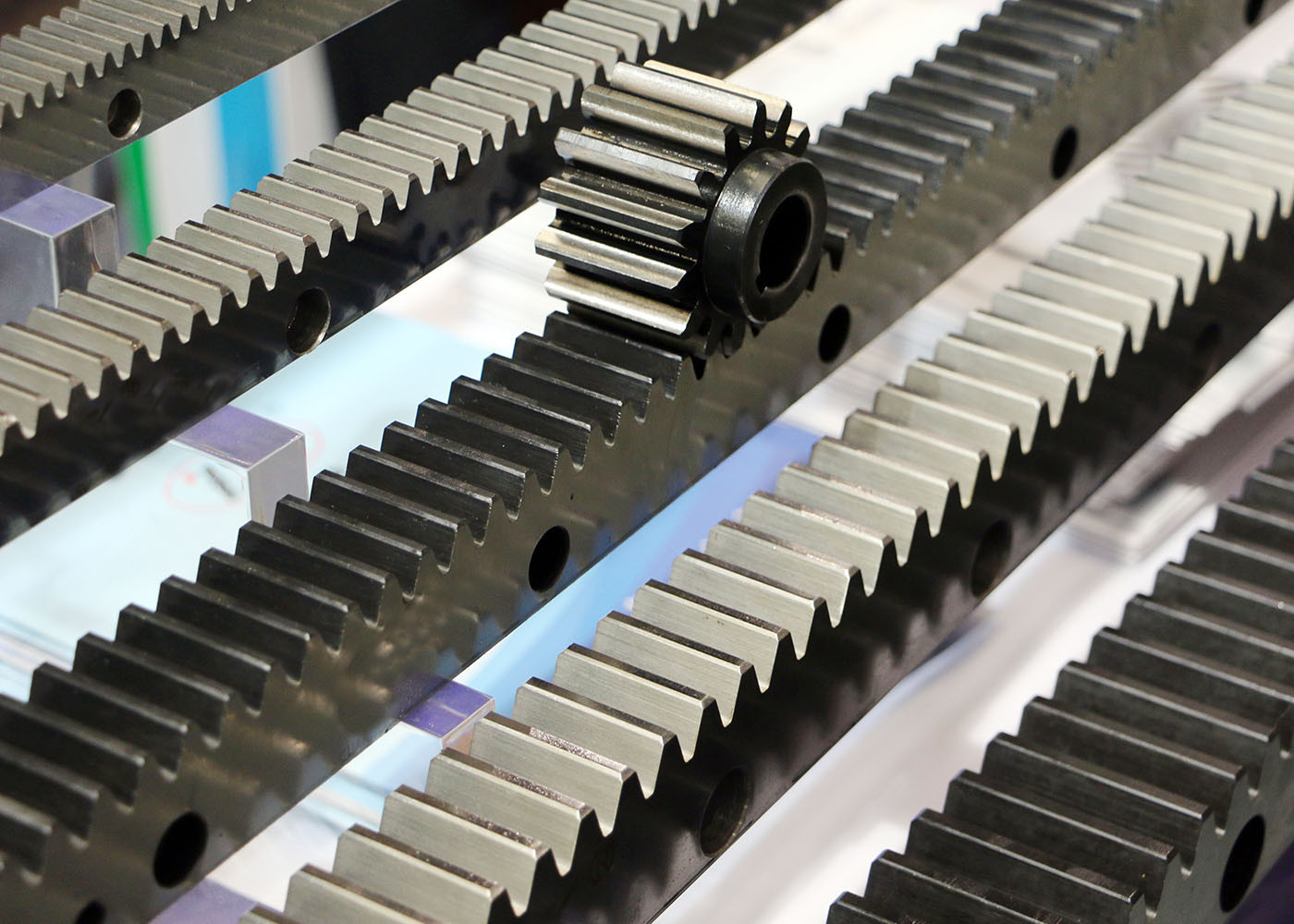

1) Rack Gear ve Pinion'un Tanımı
Rack and pinion, doğrusal bir dişliyi bağlayan dairesel bir dişli / dişli içeren bir doğrusal aktüatör türüdür.
Dönüş hareketini doğrusal harekete çevirmek için çalışan dişli (rak).
Dönüş, rafın doğrusal olarak sürülmesine neden olur.
Dönüştürme yönünde çalıştırılan bir rak ve pinion sürücüsü hem düz hem de spiral dişli kullanabilir.
2) Rack Gear ve Pinion'un Özellikleri
Rack, aktüatörün tam yükünü doğrudan taşır ve bu nedenle tahrik ponyonu genellikle küçüktür,
Bu güç, dolayısıyla tork hala önemli olabilir
ve bu yüzden bir vites ya da bu hemen önce bir azaltma vitesi olması için yaygın
Halı dişlileri daha yüksek bir orana sahiptir ve bu nedenle vida aktüatörlerinden daha fazla sürüş torkuna ihtiyaç duyar.
| Ürün | Çekirdek Değirmenleri ve Pinionlar |
| Özel yapımı | √ |
| Delek Profili Tipi | Çekirdek Devizleri |
| Üretim | Delekleri frezeleme |
| Diş Gıcırdatma | Gerekirse |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | |
| Basınç açısı (α) | 20° |
| Kurşun açısı | Geleneksel |
| Doğruluk Derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | İndüksiyon sertleştirme |
| Yüzey Sertliği | 200-230HB/ 40-45 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
