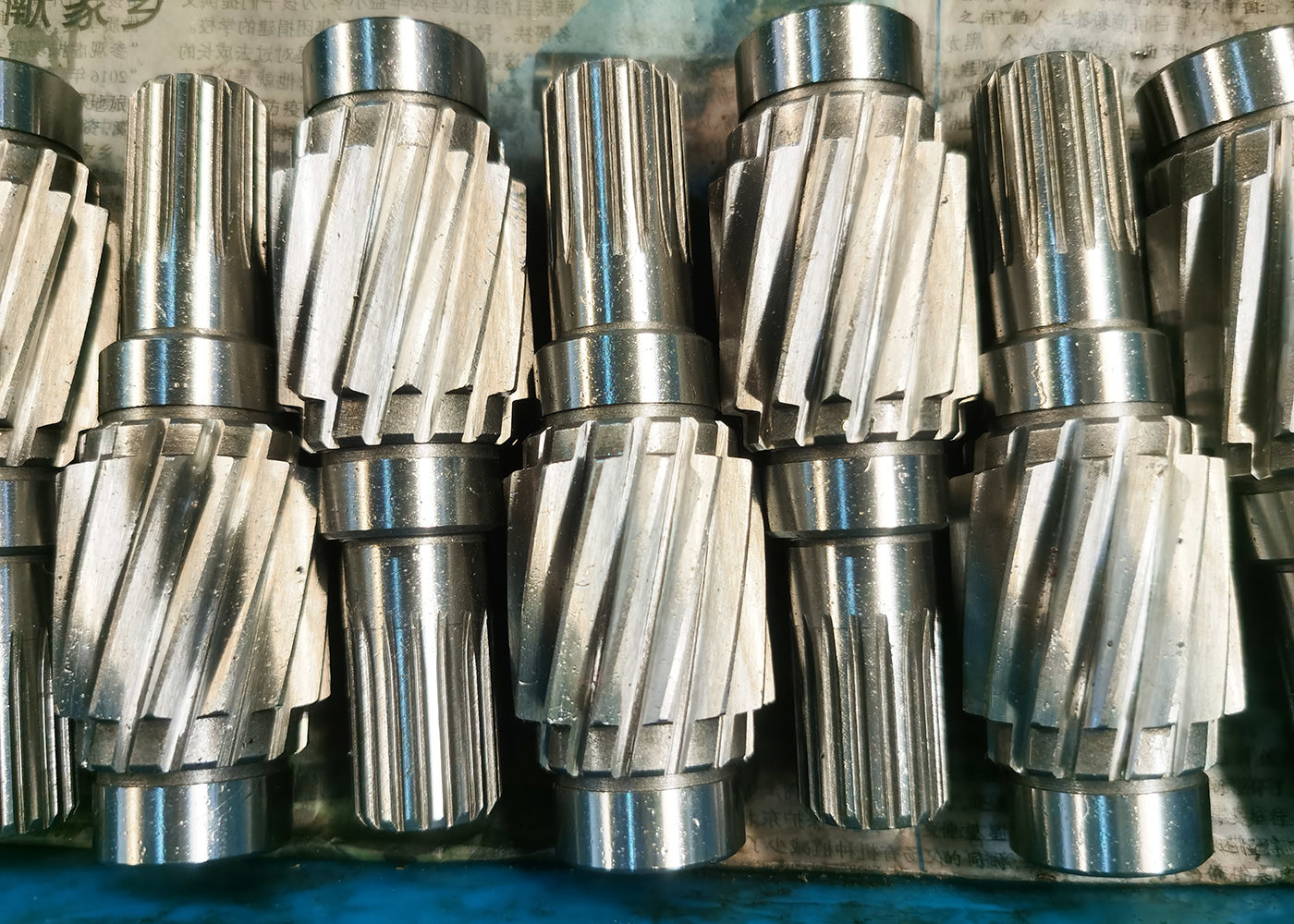

| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | GS2022082102 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $2/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| Modül: | 1.5 | Spline Tipi: | Spline'ı dahil et |
|---|---|---|---|
| helezon açısı: | 20° | Malzeme: | 20CrMnTi |
| Yönlendirme: | Sağ El | Uzunluk: | 121 |
| Vurgulamak: | 20CrMnTi Çelik Dişli Pinyon Mili,Sağ helisel pinyon mili,Dişli Pinyon Mili 1.5 Modül |
||
1) Splines türleri
Terim, tüm profiller için bir şemsiye terimi sağlar ve splines aşağıdaki ikiye bölünebilir:
Flank formlarına göre gruplar:
2) Helikal Donanımların Özellikleri
Köşeli dişler, tırnak dişlerinden daha yavaş hareket ederek daha düzgün çalışırlar
Ve sessizce. Paralel spiral dişlilerle, her diş çifti önce bir tarafta tek bir noktada temas eder.
dişli tekerleğinin, bir hareketli temas eğrisi daha sonra bir maksimum diş yüzü boyunca yavaş yavaş büyür
Sonra dişler karşı tarafta tek bir noktada temas kesene kadar geri çekilir.
| Ürün | Helical Gears |
| Özel yapımı | √ |
| Malzeme | 20CrMnTi |
| Diş makineleri üretimi | Donanım Hobbing |
| Dişleri öğütmek | √ |
| Modül (M) | 1.5 |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 20° |
| Dişlerin doğruluk derecesi | ISO 7 Sınıf/ AGMA 11 Sınıf |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
