| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 200 takım |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| dişli tipi: | Gleason | Dişli diş kalitesi: | ISO 6-7 Sınıfı |
|---|---|---|---|
| Mod: | 16 | Dişli Dişleri: | 14 |
| Isı Tedavisi: | karbonlama | Üretim Yöntemi: | Dişli Frezeleme |

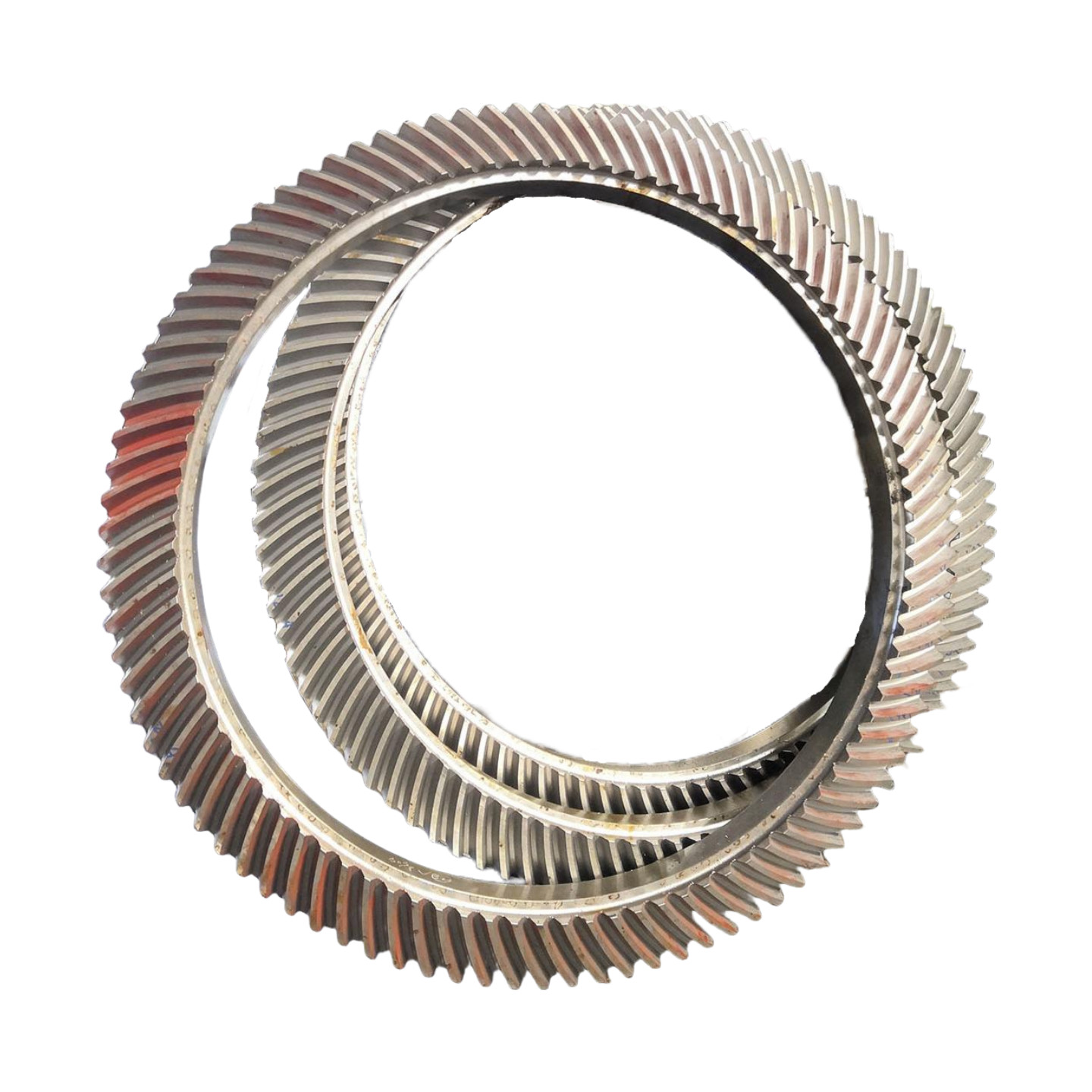

1) Spiral Bevel Gear'ın açıklamaları
Spiral eğri dişli, spiral diş profillerinin karşılıklı ağlanması yoluyla güç aktarımını gerçekleştirir.
Bir şaftın dönme hareketini kesişen başka bir şaftın dönme hareketine dönüştürür.
2) Spiral Bevel Gear'ın Özellikleri
a)Bağlantı yöntemi: İlerileyici bir bağlanma uyguluyor. Diş yüzeyi aşamalı olarak temas ediyor
Dişin bir ucundan diğer ucuna geçişler.
b) Hareket özellikleri: Bağlanma süreci sırasında, çok sayıda diş çifti dahil edilir ve üst üste geçiş derecesi yüksektir.
3) Spiral Bevel Gear'ın Avantajları
a) İlerici ağlama şok ve titreşimleri azaltır ve çalışma gürültüsünü önemli ölçüde azaltır.
b) Yüksek örtüşme derecesi, dişlilerin taşıma kapasitesini arttırır ve bu sayedeDaha büyük tork
ve aktarım verimliliğini etkili bir şekilde artırmak.
| Ürün | Spiral Bevel Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Gleason |
| Üretim | Delekleri freze etmek ve dişleri öğütmek |
| Diş Gıcırdatma | √ |
| Modül (M) | 16 |
| Diş Sayısı (Z) | 32 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 15° |
| Doğruluk Derecesi | ISO 6 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
