| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 200 takım |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| Isı Tedavisi: | karbonlama | Spiral Açı: | 20° |
|---|---|---|---|
| helezon açısı: | 15° | Üretim İşleme: | Dişli Taşlama |
| Çekirdek Sertliği: | 220-280 HB | Uygulama: | Güç iletimi |
| Profil Tipi: | Gleason |

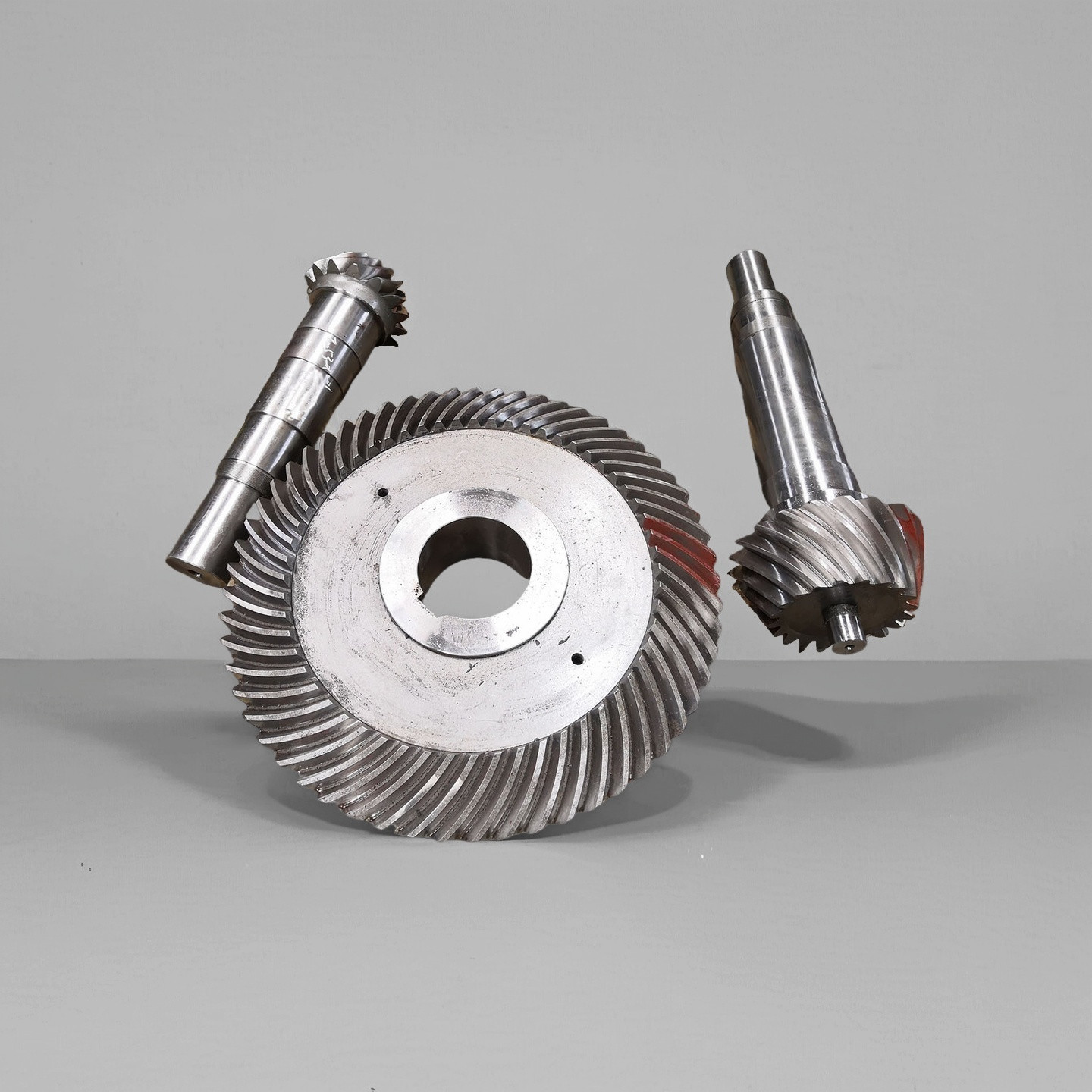

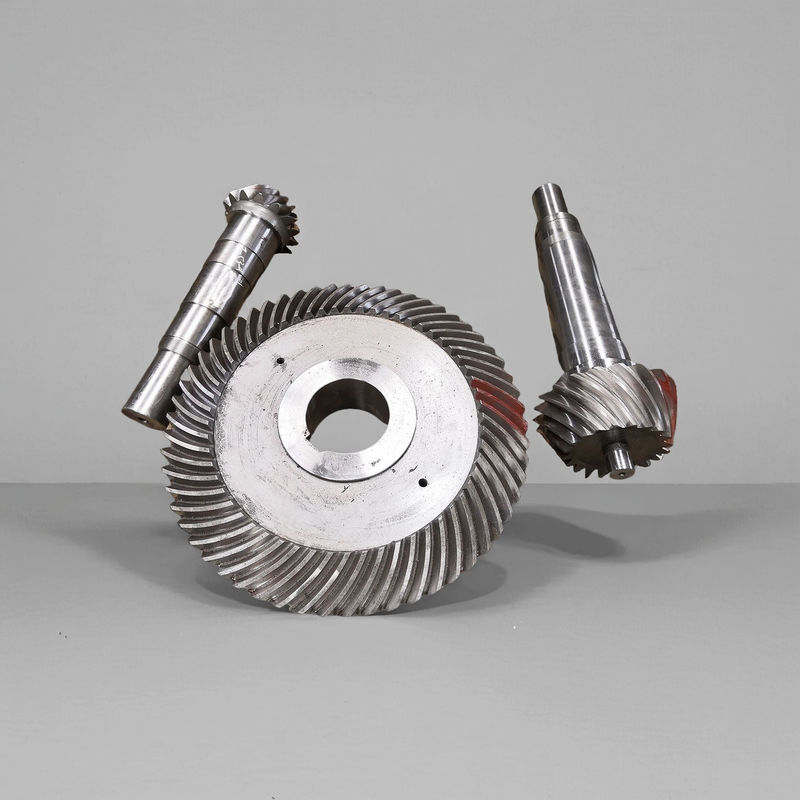

1) Spiral Bevel Gear'ın açıklamaları
Spiral eğri dişliler, kesişen iki şaft arasında güç aktarmak için kullanılan bir dişli türüdür.
Diş yüzeyleri spiral şeklindedir.
daha yumuşak ağlama ve daha az gürültüye sahiptir; diş yüzeylerinin büyük temas alanı nedeniyle,
Bu tür ekipmanların yüksek aktarım verimliliği vardır.
ve farklı kesişim açılarının aktarım gereksinimlerini karşılayabilir.
Mekanik şanzımanlarda yaygın olarak kullanılır.
2) Spiral Bevel Gear'ın Özellikleri
a)Otomobil alanı: Sol ve sağ tekerleklerin farklı hızlarda dönmesini sağlayan diferansiyellerle uyumludur.
b) Havacılık alanı: Uygulamaların hafif ve yüksek güvenilirliği için uzay iletim gereksinimlerini karşılamak.
c) Endüstriyel makine alanı: Ağır ekipmanların büyük tork gerektirdiği senaryolara uygulanabilir
Güç aktarımı için yüksek dönüş hızı.
3) Spiral Bevel Gear'ın Avantajları
a) Otomobillerde, aracın dönmesinin pürüzsüzlüğünü sağlar ve sürüş deneyimini artırır.
b) Havacılık ekipmanlarında, kompakt bir yapıyla verimli bir güç aktarımı elde ederek uçuş güvenliğine katkıda bulunur.
c) Endüstriyel makinelerde, güvenilir bir şekilde güç aktarır ve ekipmanların sürekli ve istikrarlı çalışmasını sağlar.
| Ürün | Spiral Bevel Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Gleason |
| Üretim | Delekleri freze etmek ve dişleri öğütmek |
| Diş Gıcırdatma | √ |
| Modül (M) | 16 |
| Diş Sayısı (Z) | 32 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 15° |
| Doğruluk Derecesi | ISO 6 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
