| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 200 takım |
| Fiyat: | 300＄ |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| dövme çelik: | 17CrNiMo6 | Basınç açısı: | 20° |
|---|---|---|---|
| Doğruluk: | ISO 6-7 Sınıfı | dişli tipi: | Silindirik Dişli |
| Renk: | Standart | İşleme: | Kırmacılık |
| Vurgulamak: | Yumuşak Tek Helikal Dişli,Yüksek Verimlilikli Tek Helikal Donanım,Sessiz Operasyon Tek Helical Gear |
||
1)Helical Gear'ın tanımları
Helikal bir dişli, diş çizgisi dişli eksenine belirli bir açı ( vida açısı) oluşturan silindirli bir dizdir.
Diş profilleri spiral şeklinde dağılmıştır.
2) Helikal Donanımların Özellikleri
a)Diş çizgisi eksen çizgisine paralel değildir; bunun yerine sarmal bir şekilde uzanır.
b) Meshleme sırasında, temas hattı eğilimlidir ve yavaş yavaş ağlama pozisyonuna girer ve çıkar.
(c) Sol veya sağ elle yönlendirilmesi için tasarlanabilir.
3)Helikal Donanımların Avantajları
a)İletişim daha pürüzsüzdür: İlerici ağlama şok ve titreşimleri azaltır.
(b) Daha sessiz çalışma: Gürültü, tırnak dişlilerine kıyasla yaklaşık 10-15 desibel azalır.
c) Daha yüksek taşıma kapasitesi: Düz dişlilerden daha fazla ağ dişleri vardır.

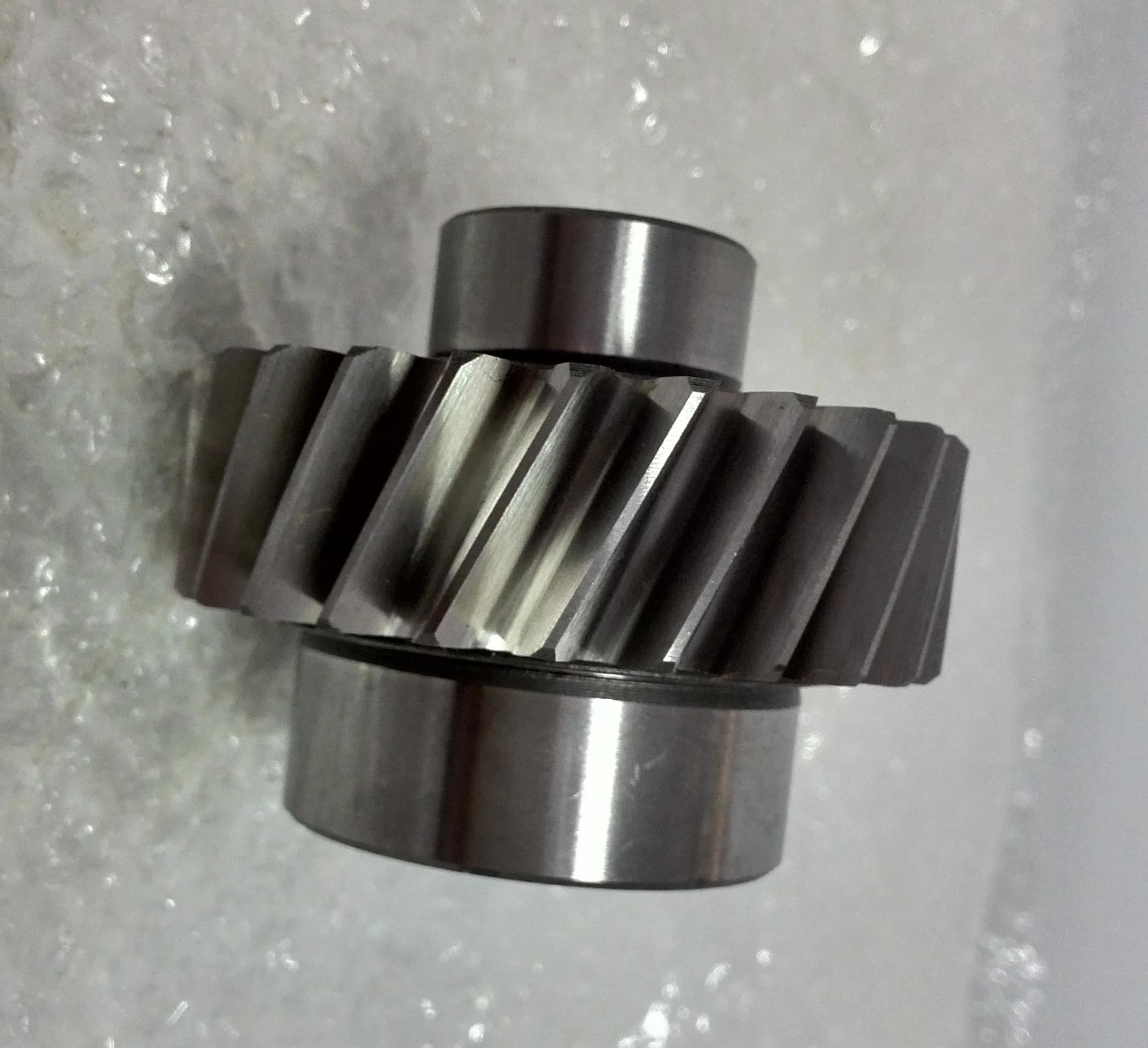

| Ürün | Helical Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Üretim | Delekleri kaydırmak |
| Diş Gıcırdatma | √ |
| Modül (M) | 9 |
| Diş Sayısı (Z) | 12 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 20° |
| Doğruluk Derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
