| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Minimum Order Quantity: | 500Sets |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Delivery Time: | 60 Days |
| Ödeme koşulları: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Gear Grinding: | Profile Grinding | Material: | 17CrNiMo6 |
|---|---|---|---|
| Surface Hardness: | 40-60HRC | Color: | Standard |
| Accuracy: | ISO 6 Grade | Hardness: | 58-62 HRC |
| Vurgulamak: | Ağır Yüklü Tek Helikal Donanım,Yüksek Hızlı Tek Helical Gear |
||

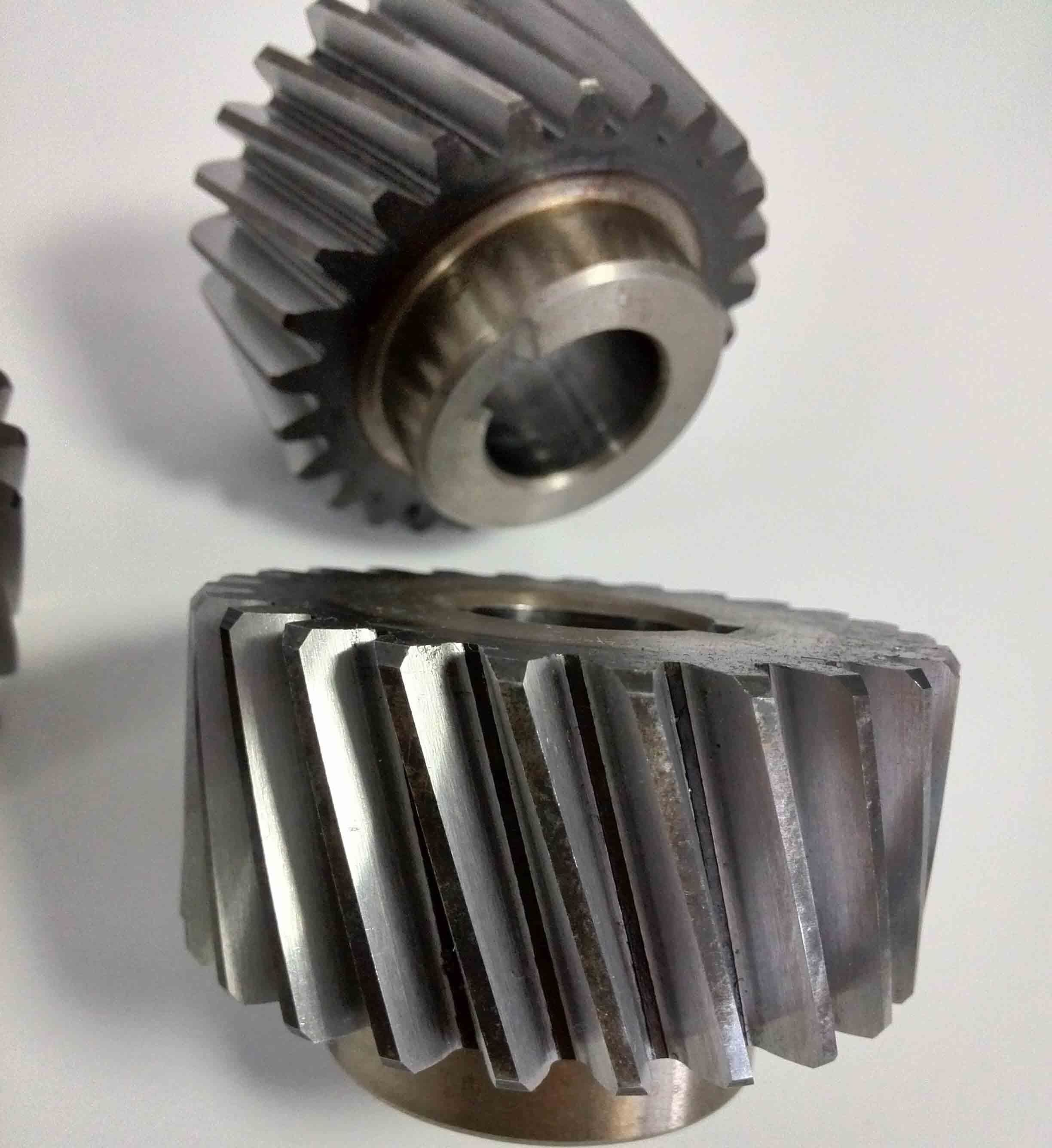

1)Helical Gear'ın tanımları
Helikal dişlilerin dişleri eksine göre spiral olarak düzenlenmiştir. Bu benzersiz yapı, aktarım işlemi sırasında en az iki veya üç dişin aynı anda ağlanmasını sağlar.aktarımın sürekliliğini ve istikrarını sağlamakHeliksin yönüne göre, sol el ve sağ el türlerine ayrılabilir.
2) Helikal Donanımların Avantajları
a) Yürüme gürültüsü, çember dişlilerinin gürültüsünden 5-10 desibel daha düşüktür.
(b) Yük taşıma kapasitesi, aynı boyuttaki iplik dişlilerinden %15-30 daha yüksektir.
c) Işınlama performansını optimize etmek için spiral açısını ayarlayın.
d) Yüksek hızlı ve ağır yük çalışma koşulları için uygundur
3) Helikal Donanımların Uygulamaları
a) Rüzgar türbini vites kutuları
b) Madencilik makineleri iletim sistemi
(c) Alet makinesinin spindle sürüşü
d) Otomatik üretim hattı taşıyıcı ekipmanları
| Ürün | Helical Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Üretim | Delekleri kaydırmak |
| Diş Gıcırdatma | √ |
| Modül (M) | 9 |
| Diş Sayısı (Z) | 56 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 20° |
| Doğruluk Derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
