| Place of Origin: | CHINA |
|---|---|
| Marka adı: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Accuracy: | ISO 8-9 Grade | Profil Tipi: | Düz dişli |
|---|---|---|---|
| Hardness: | 220-260 HB | Dişli Isı Tedavisi: | Söndürme, temperleme, karbürleme |
| Material: | Steel, Carbon Steel | Helix Angle: | 22° |
| Gear Type: | Cylindrical Gear | ||
| Vurgulamak: | Karbürlü Tek Helikal Donanım,Daha Uzun Yaşam Süresi Tek Helical Gear |
||

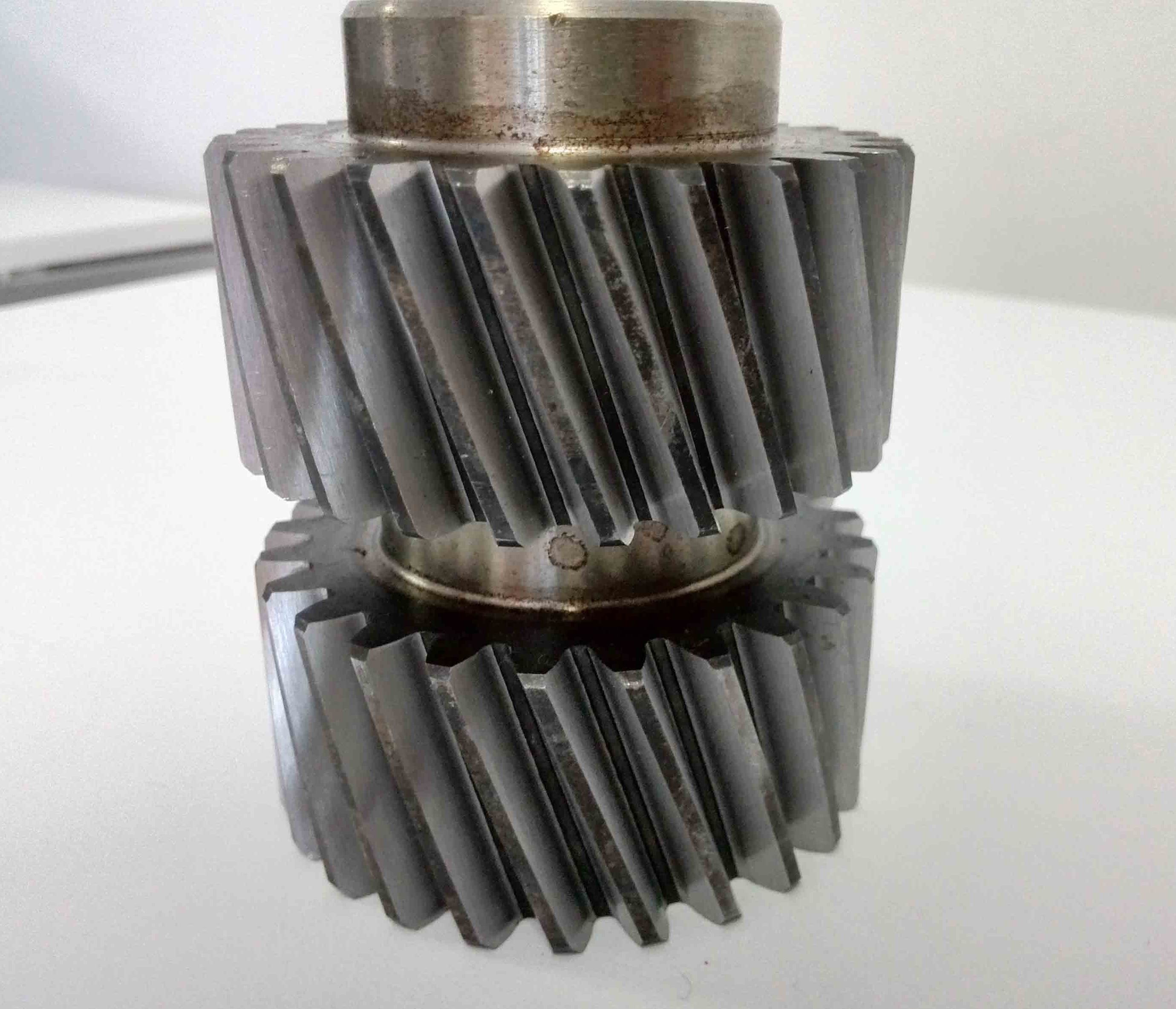

1)Helical Gear'ın tanımları
Helikal dişli, diş yönü eksene belirli bir açıda ( vida açısı) olan bir dişli türüdür.Daha pürüzsüz bir ağlama ve daha güçlü bir yük taşıma kapasitesine sahiptirDiş profili spiral bir çizgide düzenlenmiştir, bu da ilerleyici ağlamayı sağlar ve aktarım şokunu ve gürültüsünü önemli ölçüde azaltır.
2) Helikal Donanımların Özellikleri
a) Düzgün aktarım: Helikal dişlilerin ilerici ağlanması titreşim ve gürültüyü önemli ölçüde azaltır ve bu nedenle yüksek hızlı uygulamalara uygundur.
b) Yüksek yük taşıma kapasitesi: Aynı anda çok sayıda ağlı diş ile yük dağılımı daha eşit ve ömrü daha uzun olur.
c) Çoklu kurulum yöntemleri: yüksek tasarım esnekliği ile paralel veya çapraz eksenlerde düzenlenebilir.
d) İletişim verimliliği: Genellikle düşük güç kaybı ile% 98'den fazla olabilir.
3) Helikal Donanımların Uygulamaları
a) Otomobil şanzımanı
b) Endüstriyel redüktör
c) Denizli itici sistem
d) Güç üreten ekipman iletim cihazı
| Ürün | Helical Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Üretim | Delekleri kaydırmak |
| Diş Gıcırdatma | √ |
| Modül (M) | 9 |
| Diş Sayısı (Z) | 56 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 20° |
| Doğruluk Derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
