| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB22112602 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $300/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| Mod: | 7 | Yönlendirme: | Sağ el |
|---|---|---|---|
| helezon açısı: | 35° | Sertlik: | 58-62 HRC |
| Isı Tedavisi: | karbonlama | Kalite Derecesi: | ISO 6 sınıf Agma 11 sınıfı |
| Ters tepki: | 0,18~0,22 | ||
| Vurgulamak: | Hassas Şanzıman Dişlileri Karbürleme,62 HRC Şanzıman Dişlileri,Taşlama Spiral Konik Dişli Mili |
||

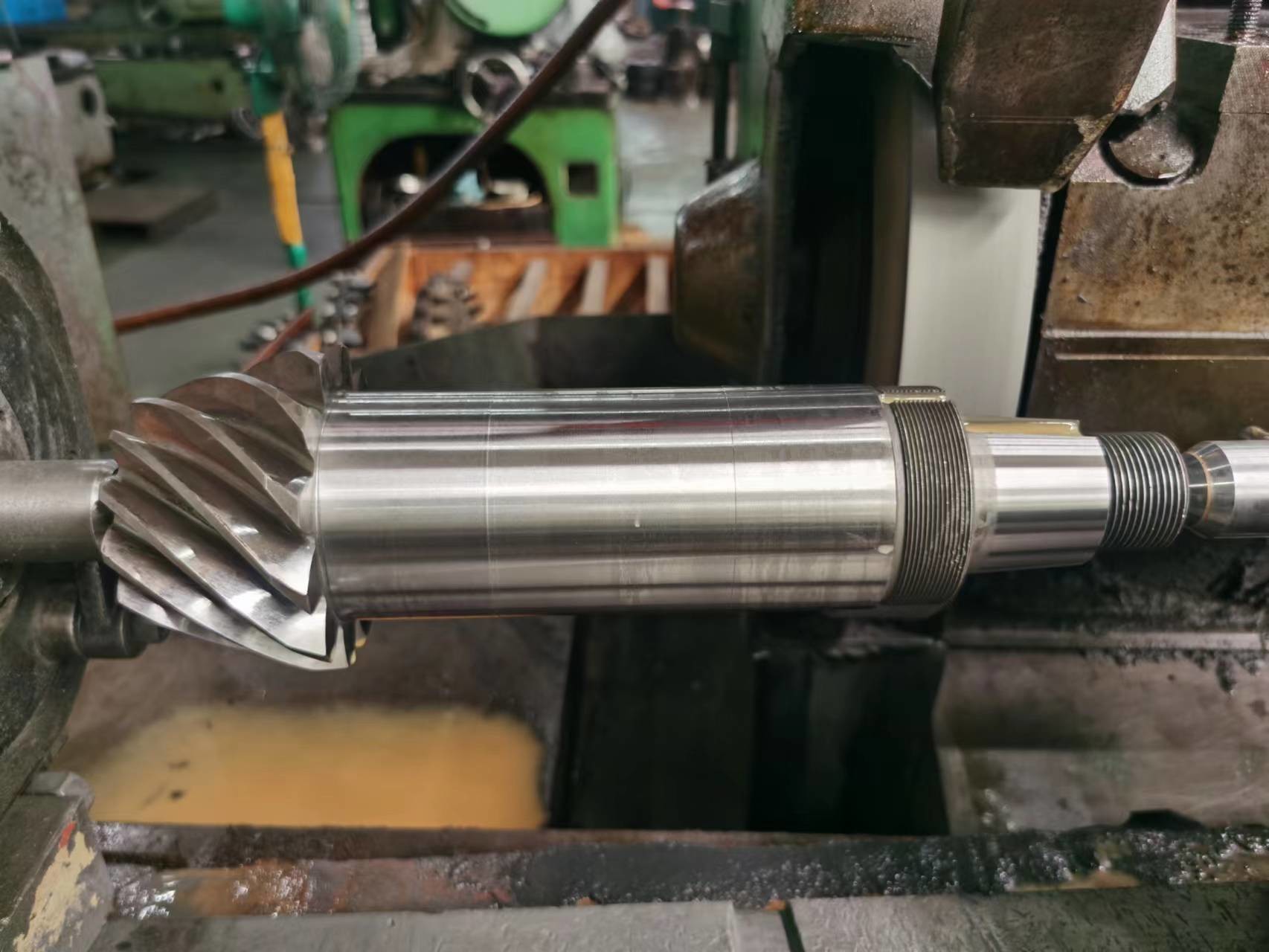

Kesinlik iletim dişlileri dişli öğütme spiral kavis dişli ocağı
1) Spiral eğri dişlilerin açıklaması
Spiral eğri dişliler, bir şaftın dönme ekseni yönünü değiştirmesi gereken durumlarda kullanılır.
Bunun bir örneği, dönen tirnak şaftının tekerlekleri tahrik etmek için 90 ° çevirileceği bir araba diferansiyelidir.
2) Bevel Gears Türleri
Düz Bevel Gear
Spiral Bevel Gear
Hypoid Bevel Gear
3) Spiral eğri dişlilerin özellikleri
Hem sol el hem de sağ el dişlileri değiştirilmelidir.
Birlikte değiştirildi.
| Ürün | Spiral Bevel Delek Çubuğu |
| Özel yapımı | √ |
| Malzeme | SAE 4320/ 20CrNi2MoA |
| Diş makineleri üretimi | Delekleri freze etmek ve dişleri öğütmek |
| Dişleri öğütmek | √ |
| Modül (M) | 7 |
| Diş Sayısı (Z) | 12 |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 35° |
| Dişlerin doğruluk derecesi | ISO 6 Sınıf/ AGMA 11 Sınıf |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
