| Diş Numarası: | 76 | helezon açısı: | 22° |
|---|---|---|---|
| Genişliği: | 50 mm | Sertlik: | 58-62 HRC |
| Malzeme: | SCM 440 | Kalite Derecesi: | ISO 6 Sınıfı |
| Vurgulamak: | 10 Modül Helisel Kesim Dişlileri,10 Modül Endüstriyel Şanzıman Dişlileri,SAE 4320 Helisel Kesim Dişlileri |
||

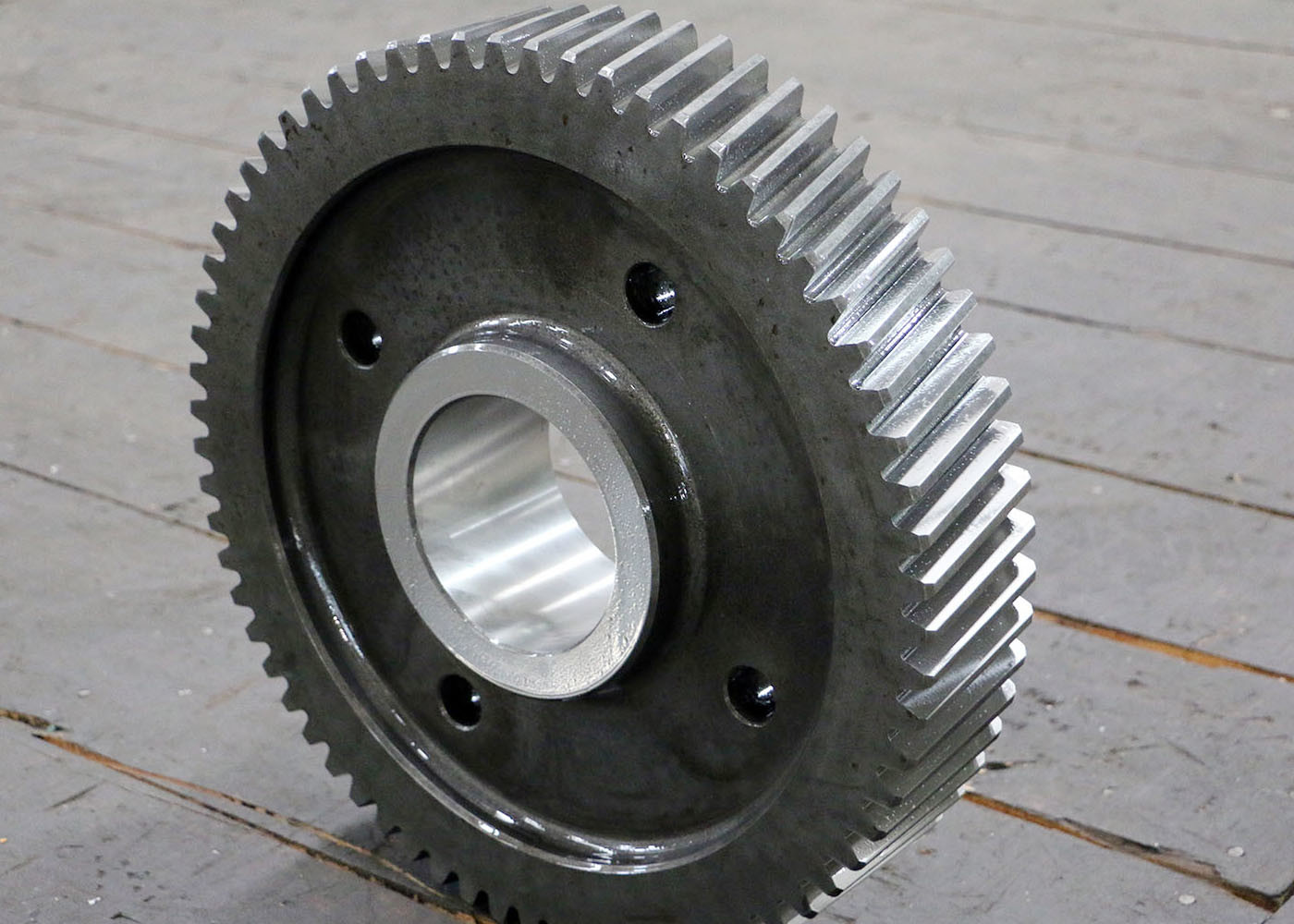

Sahte SAE 4320 Çelik 10 Modül Helikal Delekler Endüstriyel Transmisyon Delekler
1) Tipos de engranajes helicoidales
a) Engranaje helicoidal simple
b) Çapraz spiral çiftli
c) Engranaje en espiga
2) Helikoidal engranaj yönü
Sol el, sağ el.
3) Helikoidal engranajın açıklaması
Sarmal dişliler, dik dişlilerden gelişti ve dişleri dişin ekseniyle açıktır.
Dişli dişleri arasındaki temas, diagonal yüzlerin yanları boyunca ilerleyici bir şekilde hareket eder.
Hiçbir zaman herhangi bir dişli dişin toplam uzunluğu tamamen engellenmedi.
| Ürün | Helical Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Üretim | Donanım Hobbing |
| Diş Gıcırdatma | √ |
| Modül (M) | 10 |
| Diş Sayısı (Z) | 76 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 25° |
| Doğruluk Derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
