| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SPG22082201 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $260/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 50 Gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 1500 adet/ay |
| Malzeme: | 20Cr2Ni4 | Modül: | 16 |
|---|---|---|---|
| Yüz genişliği: | 75 | Diş Numarası: | 15 |
| Saha çapı: | 280 | Spline Tipi: | Düz taraflı spline |
| Vurgulamak: | 16 Modül 15T Metal Düz Dişli,16 Modül 15T düz düz dişli,Düz Taraflı Kamalı Metal Düz Dişli |
||

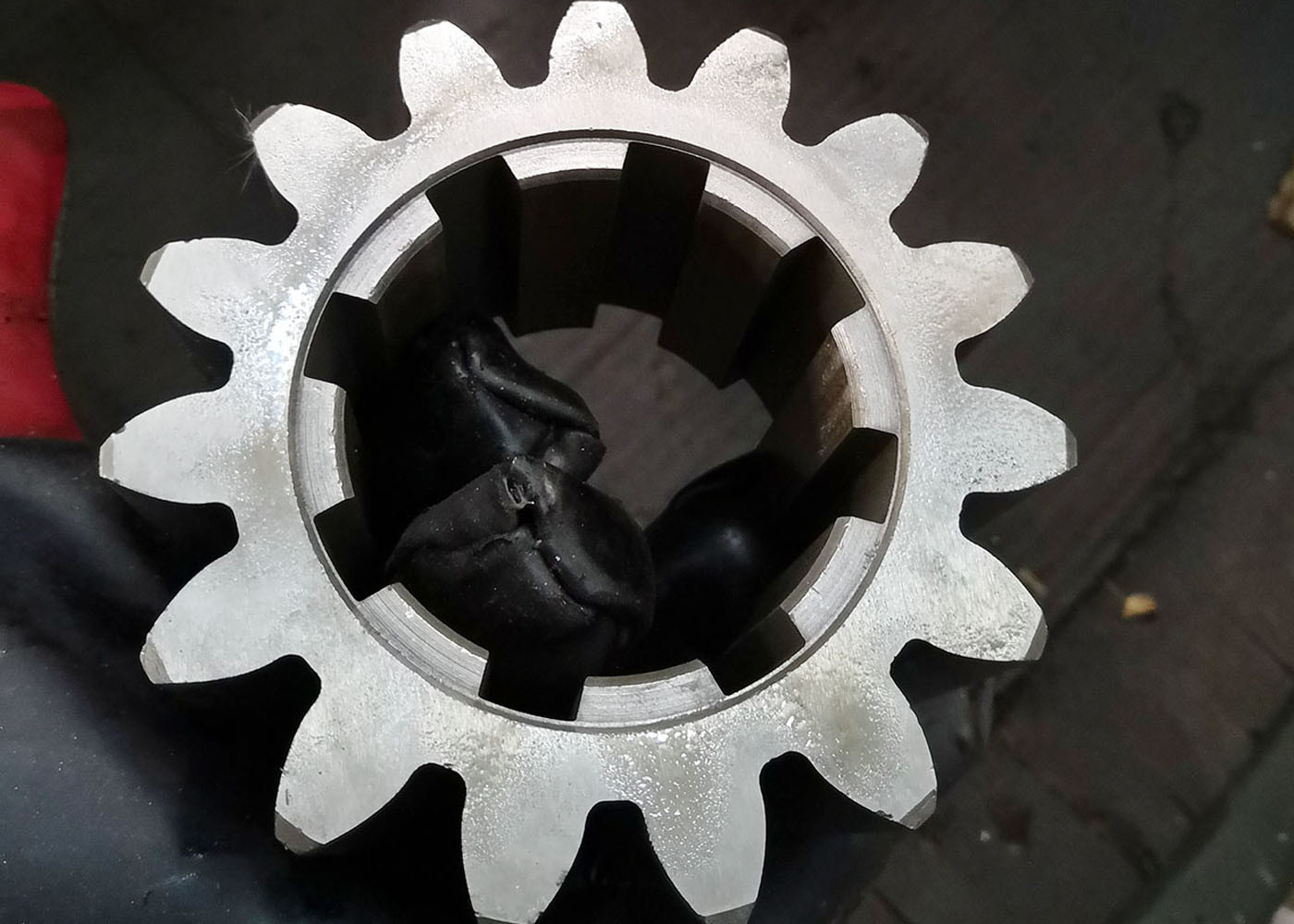

16 Modül 15T Düz Yönlü Dökümlü Dökümlü Dökümlü Dökümlü Dökümlü Dökümlü Dökümlü Dökümlü Dökümlü Dökümlü
1) Splines'in Tanımı
Bir spline, anahtar yollarının bir delik etrafında hizalandığı zaman oluşur.
Dişler düz, evre veya spiral şeklinde olabilir.
Makine ve araçlarda, örneğin motosikletlerde vites değiştiricilerinde ve motor çubukları için sıkıştırıcılarda.
2) Splines uygulaması
Havacılık
Tarım
Otomotiv
Ağır ekipman
Endüstriyel imalat
Petrol ve gaz
| Ürün | Sürükleyici |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindirsel dişliler |
| Diş makineleri üretimi | Donanım Hobbing |
| Dişleri öğütmek | √ |
| Modül (M) | 16 |
| Diş Sayısı (Z) | 15 |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 0° |
| Dişlerin doğruluk derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
