| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | YZSPG22082101 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $150/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | 2000 adet/ay |
| Türü: | Yıldız zincir dişlisi | Spline genişliği: | 10 |
|---|---|---|---|
| Küçük çap: | 137 | Büyük çap: | 150 |
| Kalite Derecesi: | ISO 8 Sınıfı | Malzeme: | DIN 17CrNiMo6 |

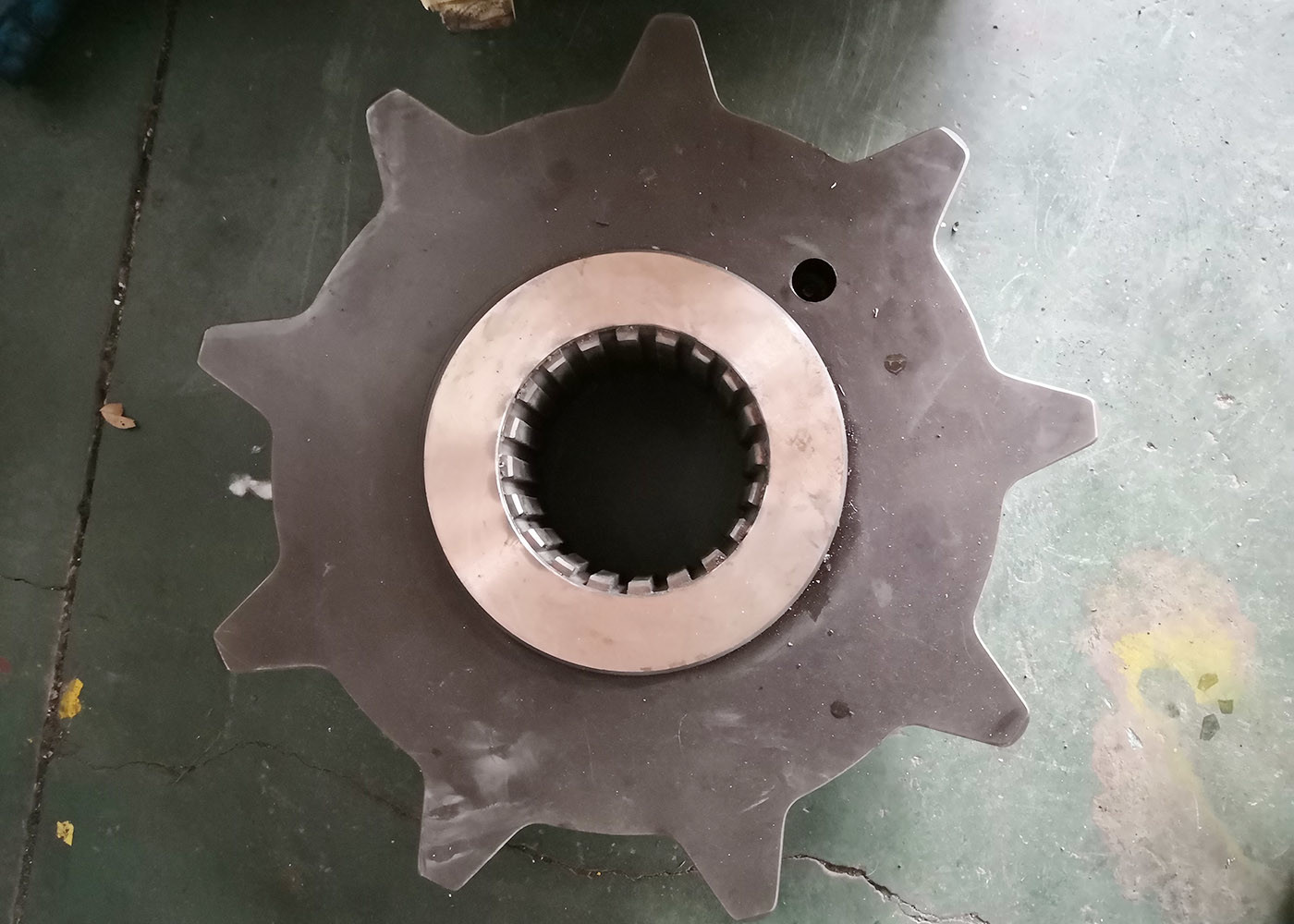

| Vurgulamak: | 17CrNiMo6 Şanzıman Yıldız Dişlisi,Dahili Kamalı Yıldız Dişlisi,Şanzıman Dişlileri Yıldız Dişlisi |
||
1)Paralel Sline/Düz Yanlı Sline'in Tanımı
Paralel spline düz ve paralel diş kenarları vardır ve çeşitli standartlar diş sayısı değişebilir
4'ten 12'ye kadar. İnvolute splines ve serrations'a kıyasla daha yüksek tork aktarırlar.
Profilün küçük çapından büyük çapına kadar büyük diş kalınlığı.
Flankların köklerinde yoğunlaşmış.
| Ürün | Yıldız Çubukları |
| Özel yapımı | √ |
| Delek Profili Tipi | İç çukur |
| Diş makineleri üretimi | Dişli şekillendirme |
| Dişleri öğütmek | |
| Sertlik | ≥51 HRC |
| Sertleşmiş Derinlik | 1.4~1.8mm |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 0° |
| Dişlerin doğruluk derecesi | ISO 8 Derecesi |
| Isı Tedavisi | Karburasyon |
| Ağırlık | 89Kg |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
