| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SS220080602 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $300.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, T/T, Western Union, D/P |
| Yetenek temini: | 1000 adet/ay |
| Malzeme: | 20Cr2Ni4 | Kalite Derecesi: | GB 6 sınıfı |
|---|---|---|---|
| Spline Tipi: | Paralel spline | Spline genişliği: | 18 |
| Uç Çapı: | 125 | Küçük çap: | 112 |
| Vurgulamak: | Paralel Giriş Mili Kamaları,20XHM giriş mili kamaları,Giriş Mili Kamaları OEM ODM |
||

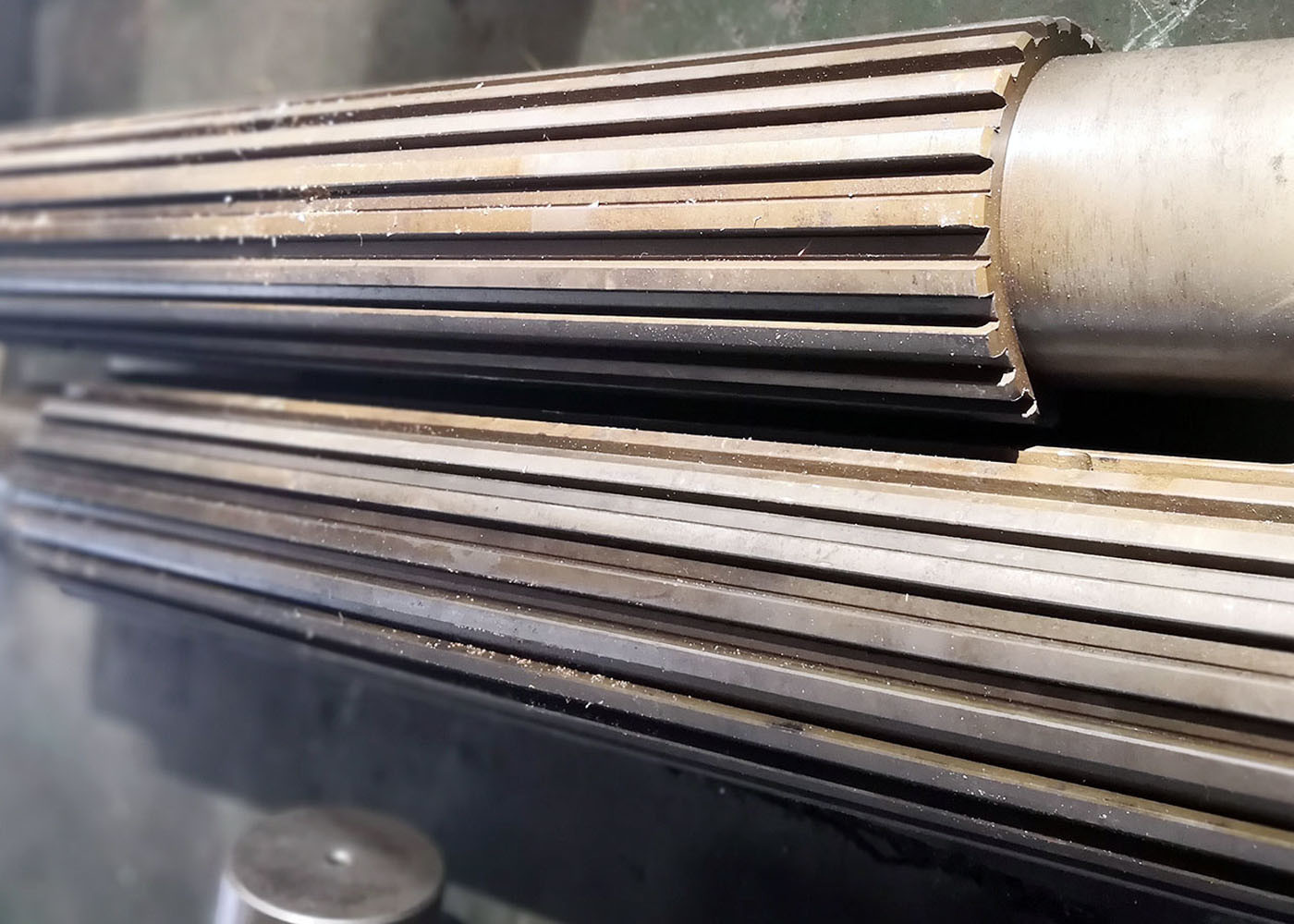

Özelleştirilmiş 20XHM Sline Grinding Parallel Spline Shaft Giriş Ocağı
1) Spline Shaft'ın Uygulamalar
a) Dişliler ve katranlar gibi mekanik aktarım elemanlarının tasarım nedeniyle şafttan çıkarılması gerekebilir.
Üretim ve montaj için.
b) Mekanik şanzıman elemanının göreceli aksel hareketi işlevsel amaçlar için gereklidir.
Örneğin hız azaltıcılar ve debriyajlar.
c) Yüksek tork aktarımı gereklidir.
2) Sline Çubuğunun Özelliği
Kaliteli spline eklem çok yüksek güvenli tork iletim sağlar, küçük boşluk, minimum geri tepki,
Bağlantılı bileşenler arasında iyi merkezlenme, düşük gürültü, düşük aşınma ve az veya hiç aksyel kuvvet.
3) Tırnak türleri
a) Paralel ya da düz yanlı spline
b) Spline'yi içeri alın.
c) Dikişleme.
| Ürün | Dikdörtgen Çubuk Çubukları |
| Özel yapımı | √ |
| Delek Profili Tipi | Sline |
| Diş makineleri üretimi | Sline Milling/Spline Milling |
| Dişleri öğütmek | √ |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 30° |
| Heliks açısı (β) | |
| Dişlerin doğruluk derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
