| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SS220080701 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $50.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, T/T, Western Union, D/P |
| Yetenek temini: | 1000 adet/ay |
| Malzeme: | 20CrMnTi | Üretim süreci: | Spline Taşlama |
|---|---|---|---|
| Sertlik: | 58-62 HRC | Spline genişliği: | 10 |
| Uç Çapı: | 85 | Küçük çap: | 78 |
| Vurgulamak: | Alaşımlı Çelik 20CrMnTi Kamalı Dişli Mili,Dikdörtgen Kamalı Dişli Mili,Alaşımlı Çelik 20CrMnTi Dişli Tahrik Mili |
||

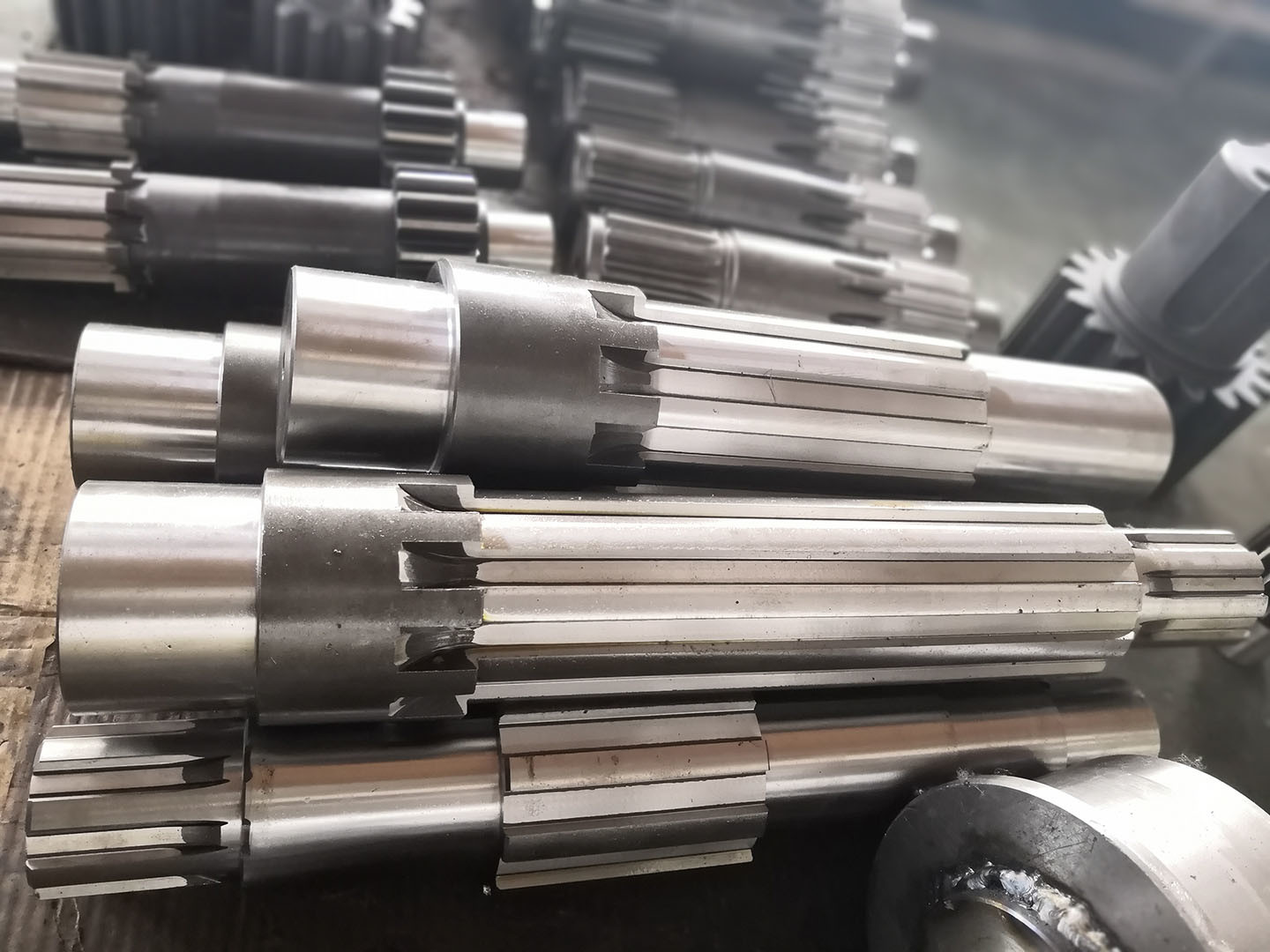

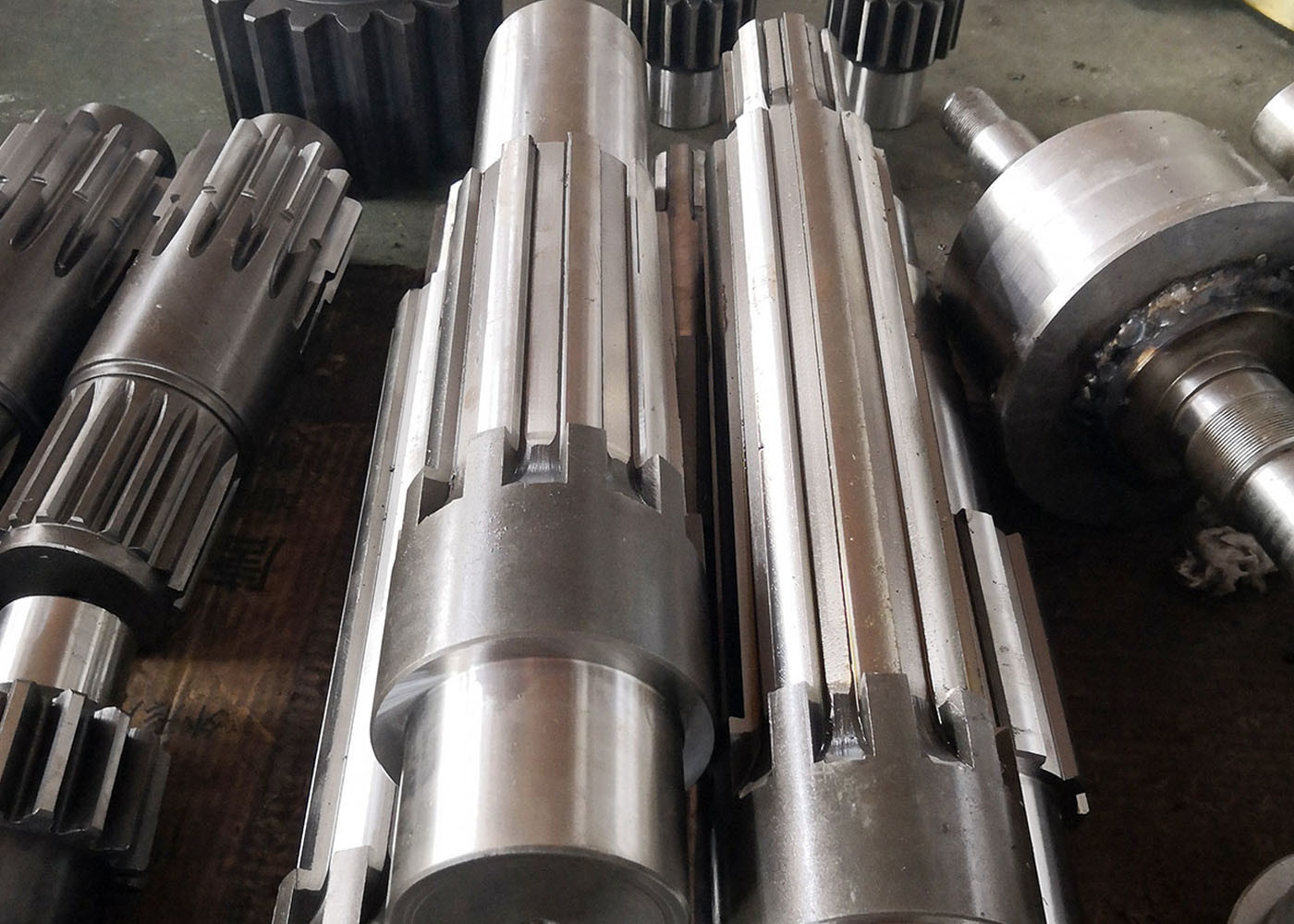

Özelleştirilmiş Alaşımlı Çelik 20CrMnTi Sline Maçlama Paralel Spline Çıkış Çubuğu
1) Spline şaftının üretim işleme
İç ve dış iki tür tamamlayıcı spline vardır.
(örneğin dişli şekillendirme makinesinde), freze, patlatılmış, yuvarlanmış, öğütülmüş veya dışa çıkarılmış.
2) Çizgiler Türleri
a) Spline'yi dahil edin
b) Paralel veya Düz taraflı spline
c) Dikişleme.
3) Spline Çapının Uygulamalar
a) Araçlardaki tahrik çubukları ve güç alımları, tork ve dönüşü aktarmak ve uzunluk değişikliklerine izin vermek için spline kullanır
b)Splines bisikletlerde birkaç yerde kullanılır.
(c) Uçak motorlarında pervanenin monte edileceği bir spline olabilir.
| Ürün | Dikdörtgen Çubuk Çubukları |
| Özel yapımı | √ |
| Delek Profili Tipi | Sline |
| Diş makineleri üretimi | Sline Milling/Spline Milling |
| Dişleri öğütmek | √ |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 30° |
| Heliks açısı (β) | |
| Dişlerin doğruluk derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
