| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SS22090304 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $50.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, T/T, Western Union, D/P |
| Yetenek temini: | 1000 adet/ay |
| Malzeme: | 42CrMo | ÜRETİM: | Spline ocak |
|---|---|---|---|
| Sertlik: | 45-50 HRC | Çap Adımı: | 220 |
| Büyük çap: | 238 | Kök Çapı: | 215.3 |
| Vurgulamak: | 42CrMo Dövme Çelik Involute Spline Shaft,Kömür Madenciliği Ekipmanları için Involute şaft,Involute Spline Shaft Spline Azdırma |
||

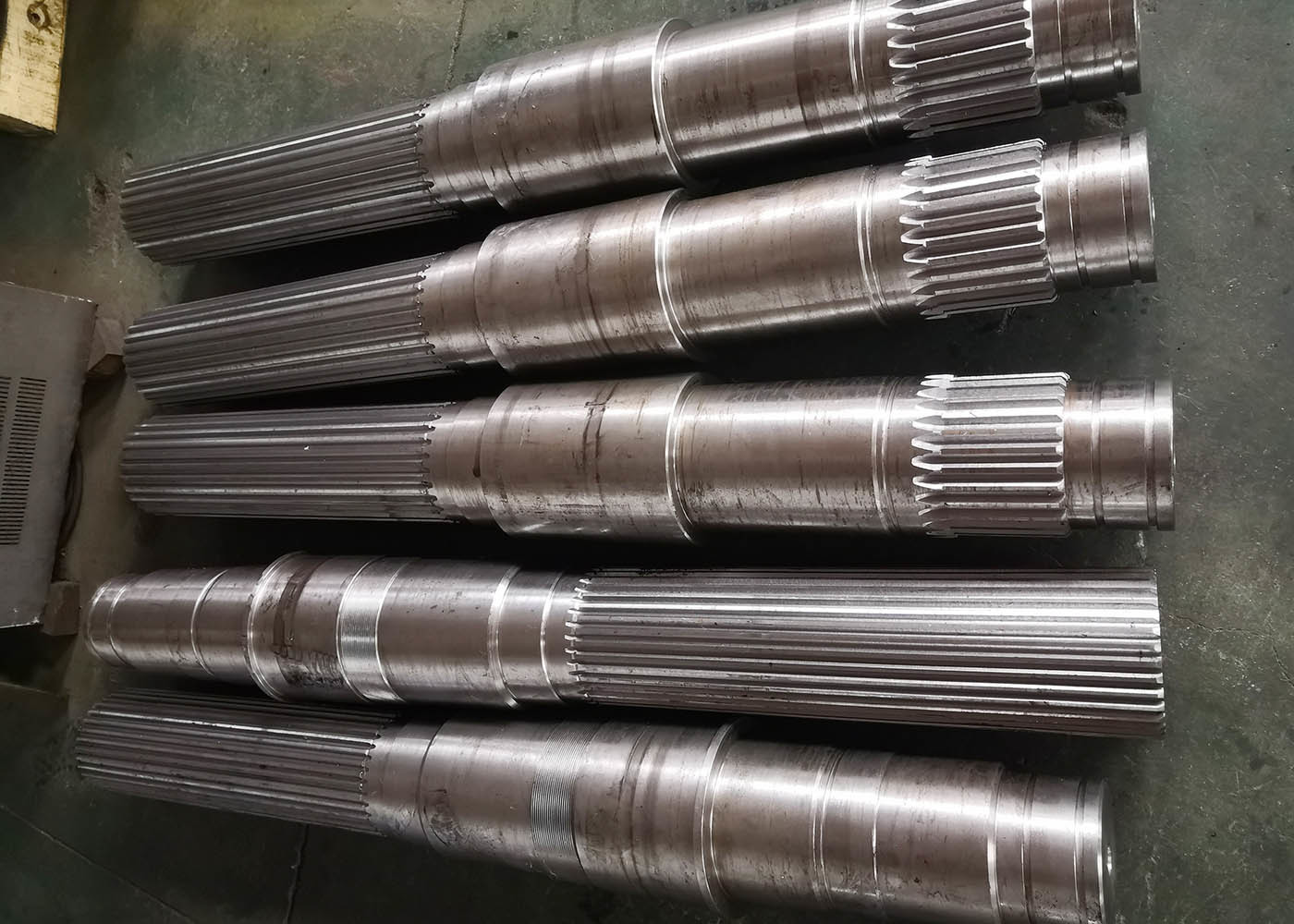

Kömür Madenciliği Ekipmanları İçin Dövme 42CrMo Çelik Spline Hobbing İnvolute Spline Şaftı
1) İnvolute Spline Tanımı
Bir spline, bir şaftın çevresi etrafında veya bir iş parçasının iç deliğinde oluşturulan oluklar üzerinde oluşturulan bir dizi dar, uzunlamasına oluşturulmuş oluktur.
Dıştan spline'lı şaft, şaftın dişlerinin tersi yönde oluşturulmuş yuvalara veya boşluklara sahip bir iç spline ile eşleşir.
Bu kama yuvaları, özellikle tork iletiminde olmak üzere, iki parça arasındaki hareketi önlemek için bir tasarımda uygulanır.
Spline'lar, bir mekanik bağlantı veya spline'lı şaft aracılığıyla bir girişin dönme hareketini bir çıkışa aktarır.
İnvolute diş formunda olmayan spline'lara tırtıllar denir. Spline'lar ayrıca bir rotoru şafta ortalamak için de kullanılabilir.
Spline'ların birkaç farklı uygulama türü vardır.
Spline'lar, kayma ile nispeten ağır torkların iletilmesi gerektiğinde şaftları bağlarken kullanılır,
gücü yüzer veya kalıcı olarak sabit dişlilere iletirken ve indeksleme veya açısal konum değişikliği için sık sık çıkarılması gerekebilecek parçaları bağlarken kullanılır.
Dış ve iç spline'lar otomotiv, takım tezgahları ve diğer endüstrilerde çok yaygın olarak kullanılmaktadır.
| Ürünler | Dikdörtgen Spline Şaftları |
| Özel Yapım | √ |
| Dişli Profili Tipi | Spline |
| Dişli Diş İmalatı | Spline Frezeleme/Spline Taşlama |
| Dişli Diş Taşlama | √ |
| Modül (M) | Özel |
| Diş Sayısı (Z) | Özel |
| Özel | 30° |
| Helezon Açısı (β) | Özel |
| Diş Hassasiyet Sınıfı | ISO 6-7 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62 HRC |
| ÇELİK KODU SINIFLARI KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
