| Malzeme: | 20xhm | Isı Tedavisi: | karbonlama |
|---|---|---|---|
| Spline Tipi: | Paralel spline | Spline genişliği: | 10MM |
| Uç Çapı: | 150mm | Küçük çap: | 137mm |
| Vurgulamak: | 20Cr2Ni4 düz kamalı mil,Karbürleme Düz Kamalı Dişli Mili,Kamalı Dişli Mili 20Cr2Ni4 |
||

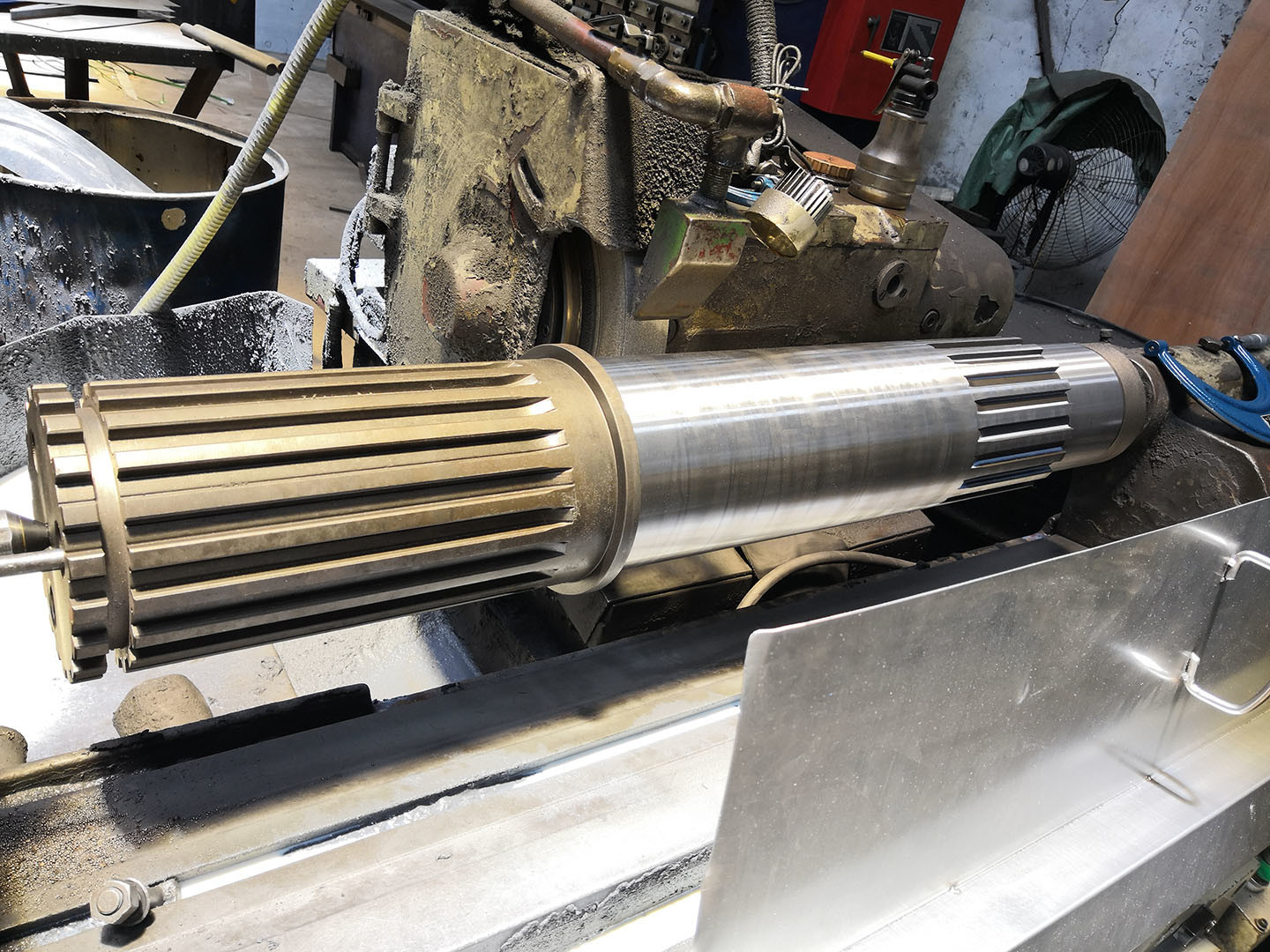

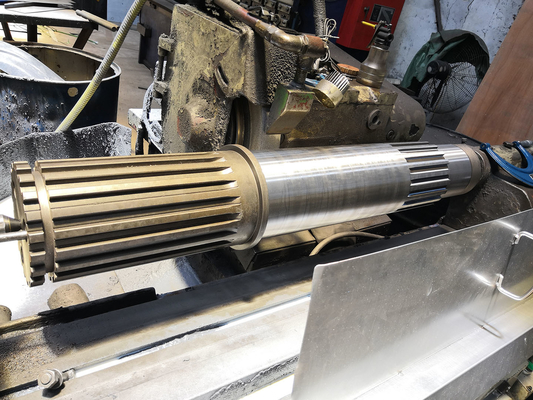

Özelleştirilmiş 20XHM 20Cr2Ni4 Çelik Paralel Spline Shaft Giriş Shaft
1) Sline Shaft'ın Tanımı
Splines, bir çiftleşme parçasındaki oluklarla ağlanan ve ona tork aktaran, bir tahrik şaftına kesilen dişler üzerindeki tırnaklardır.
aralarındaki açısal karşılıklılığı korur ve birçok mekanik şanzımanlarda kullanılabilir
2) Spline Çubuğunun Uygulamalar
Çeşitli endüstrilerde kullanılan spline şaftı.
Tipik olarak, ticari ve toprak taşıyan araçlar için ağır görevli direksiyon üniteleri kullanılır.
Ayrıca ticari vinçler, güç kesikleri, klasik araçlar ve diğer birçok endüstride yaygın olarak kullanılmaktadır.
Pozitif tahrik sistemi gerektirir.
| Ürün | Dikdörtgen Çubuk Çubukları |
| Özel yapımı | √ |
| Delek Profili Tipi | Sline |
| Diş makineleri üretimi | Sline Milling/Spline Milling |
| Dişleri öğütmek | √ |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 30° |
| Heliks açısı (β) | |
| Dişlerin doğruluk derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
