| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | HG220806001 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $30/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 50 gün |
| Ödeme koşulları: | L/C, T/T, Western Union, D/P |
| Yetenek temini: | 1000 adet/ay |
| Malzeme: | 20CrNiMo | Diş Numarası: | 56 |
|---|---|---|---|
| Saha: | 12.566 | Saha çapı: | 224mm |
| Toplam yükseklik: | 75mm | Sertlik: | 58-62 HRC |
| Vurgulamak: | Tek Helis Dişli 4 Modül,20CrNiMoA Helis dişli,AISI 8620 Tek Helisel Dişli |
||

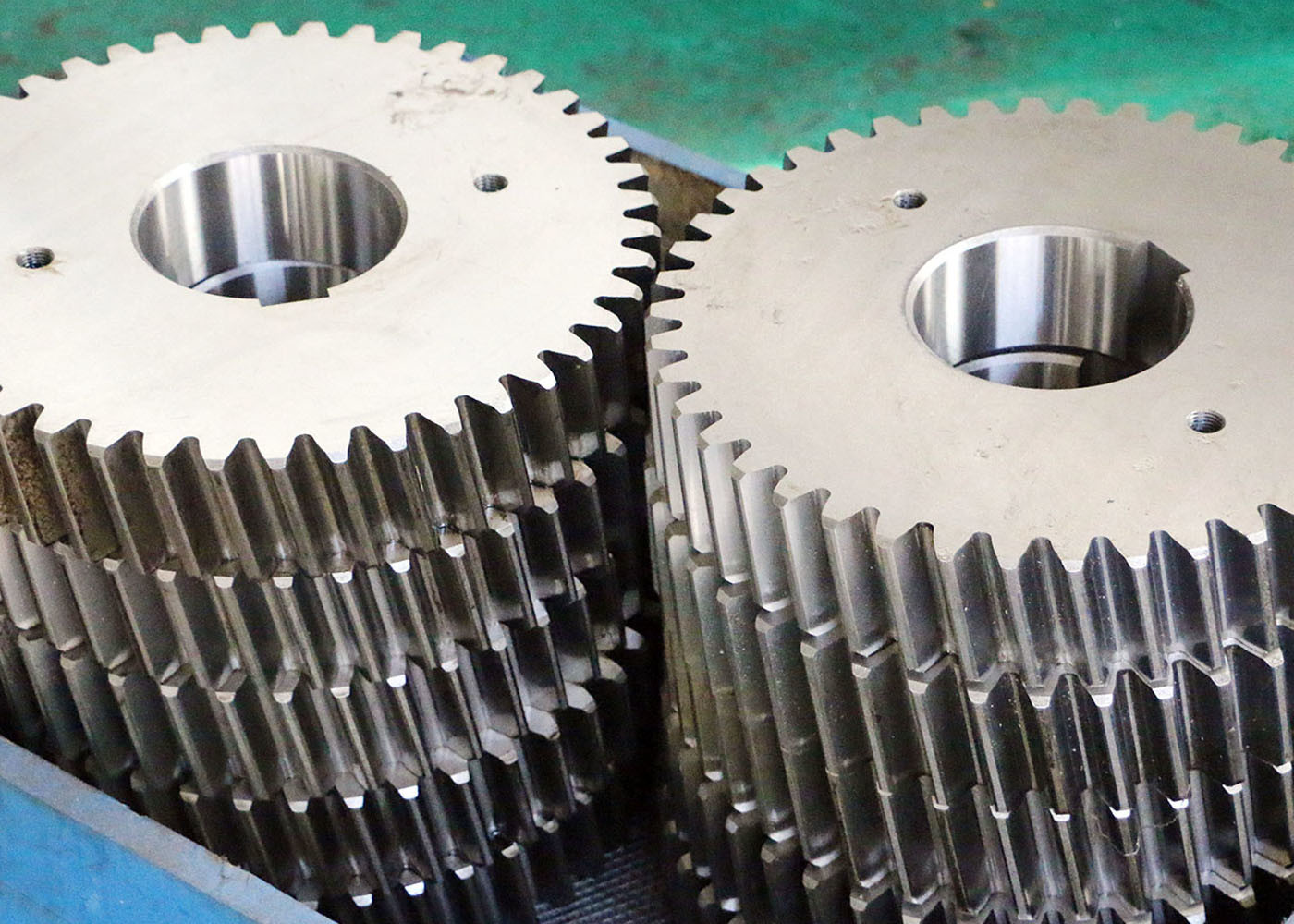

AISI 8620 20CrNiMoA Çelik 4 Modül Hız azaltıcılar için spiral dişliler
1)Helical Gear'ın Tanımı
Helikal dişliler, dişli tekerleğinin dönüş ekseniyle açılı olan dişleri olan silindrik dişlilerdir.
2) Helical Gear'ın Özellikleri
Helical Gear transfer yükleri spure gear'dan daha yumuşak.
Helical gear daha fazla yük kapasitesi, daha sakin çalışması ve daha yüksek hız kapasitesi ile karşılaştırıldığında çalışabilir İzleyici takımları.
3) Helical Gear'ın Ana Teknik Verileri
Basınç açısı: Basınç açısı diş tahrik hareketi açısı veya froce çizgisi arasındaki açıdır
Ağ dişleri ile ağ noktasındaki pitç dairesine dokunan nokta arasında.
Tipik basınç açıları 14.5° veya 20°'dur.
Heliks açısı: Heliks açısı, dişli dişlerinin eksene kıyasla hizalandığı açıdır.
| Ürün | Helical Gears |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Üretim | Donanım Hobbing |
| Diş Gıcırdatma | √ |
| Modül (M) | 4 |
| Diş Sayısı (Z) | 56 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 15° |
| Doğruluk Derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
