| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 100 set |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| Basınç açısı: | 20 derece | Diş Sayısı: | Geleneksel |
|---|---|---|---|
| Dişli Profili: | Balıksırtı Dişli | Kalite Derecesi: | ISO 8-9 Derecesi |
| Kullanımı: | Endüstriyel Makine | Ters tepki: | boyuta bağlıdır |
| Vurgulamak: | 20 derece basınç açısı Herringbone dişlileri,Yüksek Verimlilikli Herringbone Delekleri,Yüksek Hızlı Balık Kemiri Dişlileri |
||

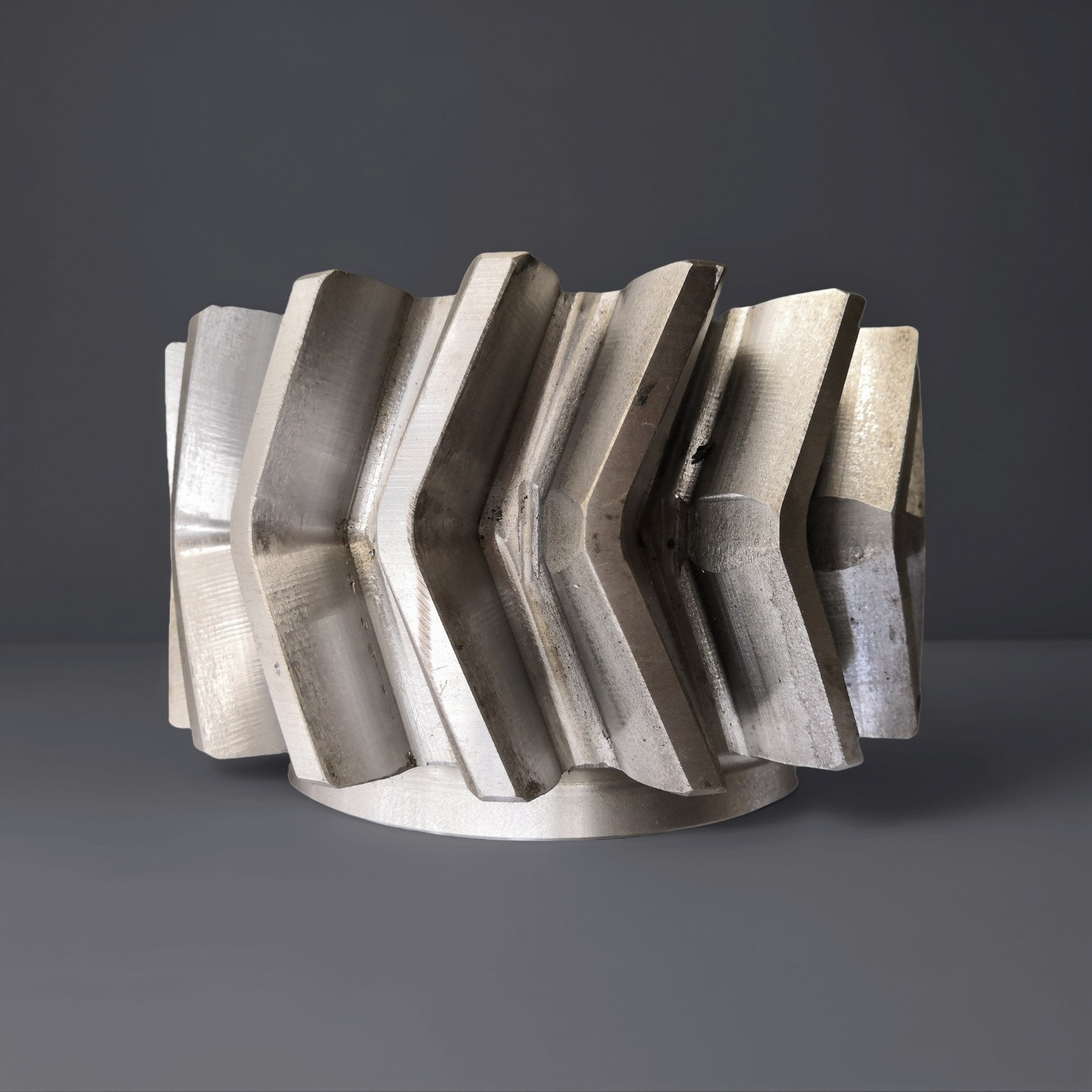

Heringbone dişli, eşit spiral açılara sahip iki spiral dişliyi birleştiren özel bir dişli türüdür
Diş profili "insan" şeklindedir.
Gücü birbirine karışan spiral dişler yoluyla aktarır ve eksenel kuvvetleri ortadan kaldırır.
Devamlı ağlama özelliğine sahiptir, bu da aktarım sırasında yüksek derecede örtüşmeye neden olur.
her iki tarafta da simetrik spiral dişler, güçlü çalışma istikrarını sağlayan eksenel kuvvetleri iptal eder.
Ve aktarım sürecinde, çok az titreşim ve gürültü var.
3)Herringbone Donanımının Avantajı
Düz dişlilerle karşılaştırıldığında, heringbone dişli aktarımı daha istikrarlıdır ve daha yüksek yük taşıma kapasitesine sahiptir.
sıradan spiral dişlilerle karşılaştırıldığında, eksenel kuvvet sorununu etkili bir şekilde çözebilir ve ekipmanların kullanım ömrünü uzatabilir;
Aktarım verimliliği% 98'in üzerinde yüksek.
4) Heringbone Donanımının Uygulanması
Genellikle gemilerin itici sistemleri gibi yüksek güç ve yüksek hızlı aktarım sistemlerinde kullanılır.
Büyük endüstriyel buhar türbinlerinin aktarım cihazları ve madencilik alanındaki büyük mekanik ekipmanlar
ve metalürji endüstrileri, verimli ve istikrarlı güç aktarımını sağlamak için.
| Ürün | Heringbone Donanımı |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik ekipman |
| Diş makineleri üretimi | Delekleri frezeleme |
| Dişleri öğütmek | √ |
| Modül (M) | 12 |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | Geleneksel |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme ve Temperatör |
| Yüzey Sertliği | 230-260 HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
