| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | HB2207002 |
| Min sipariş miktarı: | 1 Takım |
| Fiyat: | $500/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 72 Gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 220 Takım/Ay |
| Profil Tipi: | Balıksırtı Dişli | helezon açısı: | 20° |
|---|---|---|---|
| Malzeme: | 42CrMo | Isı Tedavisi: | İndüksiyonla Sertleştirme |
| Sertlik: | 50-55 HRC | Marka: | OEM |
| Vurgulamak: | 11.33 Modül Balıksırtı Dişli Seti,Punching Makinesi Balıksırtı Dişli Seti,11.33 Modül ringa kemiği dişlisi |
||

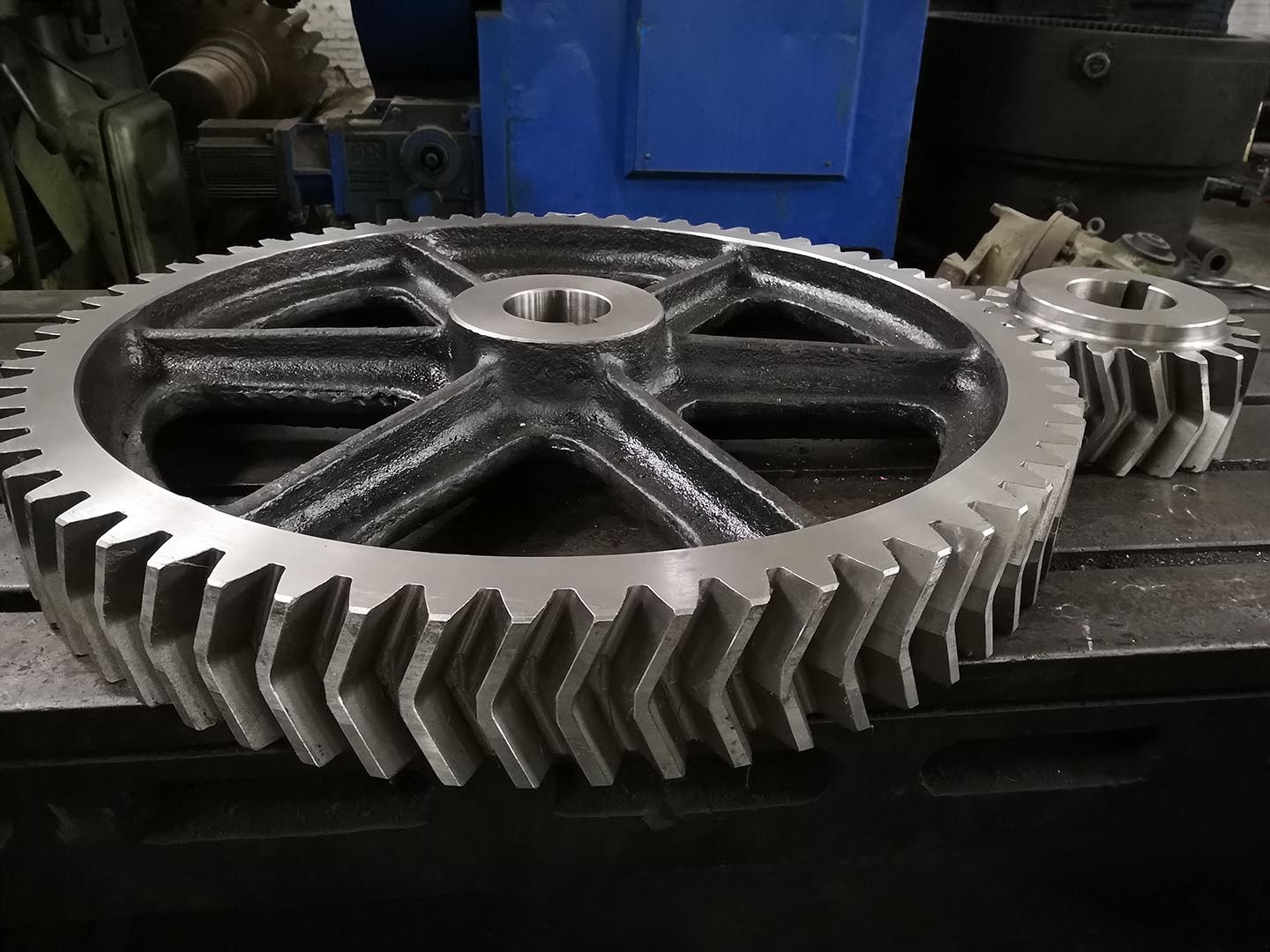

1) Heringbone Donanımının Tanımı
Hem sol hem de sağ el spiral dişleri ve merkezi olmayan sürekli dişleri olan kürek kemiği aletleri
Karşıt ellerden iki spiral dişli kombinasyonudur.
2) Heringbone Donanımının Özellikleri
a) Heringbone'dan gelen takım, doğuştan gelen itiş kuvvetlerini dengeler.
b) Üretilmesi zor, basit dişli saplama makineleri ile kesilemez.
(c) Ağır kullanım için uygundur.
| Ürün | Herringbone Donanım Seti |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Diş makineleri üretimi | Delekleri frezeleme |
| Dişleri öğütmek | √ |
| Modül (M) | 11.33 |
| Diş Sayısı (Z) | 18 & 67T |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 20° |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | İndüksiyon sertleştirme |
| Yüzey Sertliği | 50-55 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
