| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 200 takım |
| Fiyat: | 300＄ |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| Malzeme: | çelik | Isı Tedavisi: | karbonlama ve söndürme |
|---|---|---|---|
| Profil: | İç dişli halka | Üretim: | Delek şekillendirme |
| Basınç açısı: | 20 derece | Doğruluk derecesi: | ISO 8-9 Derecesi |
| Vurgulamak: | Ağır Güçlü İç Donanım,Yumuşak dişli ağlı iç dişli,ISO 8-9 Sınıfı İç Donanım |
||

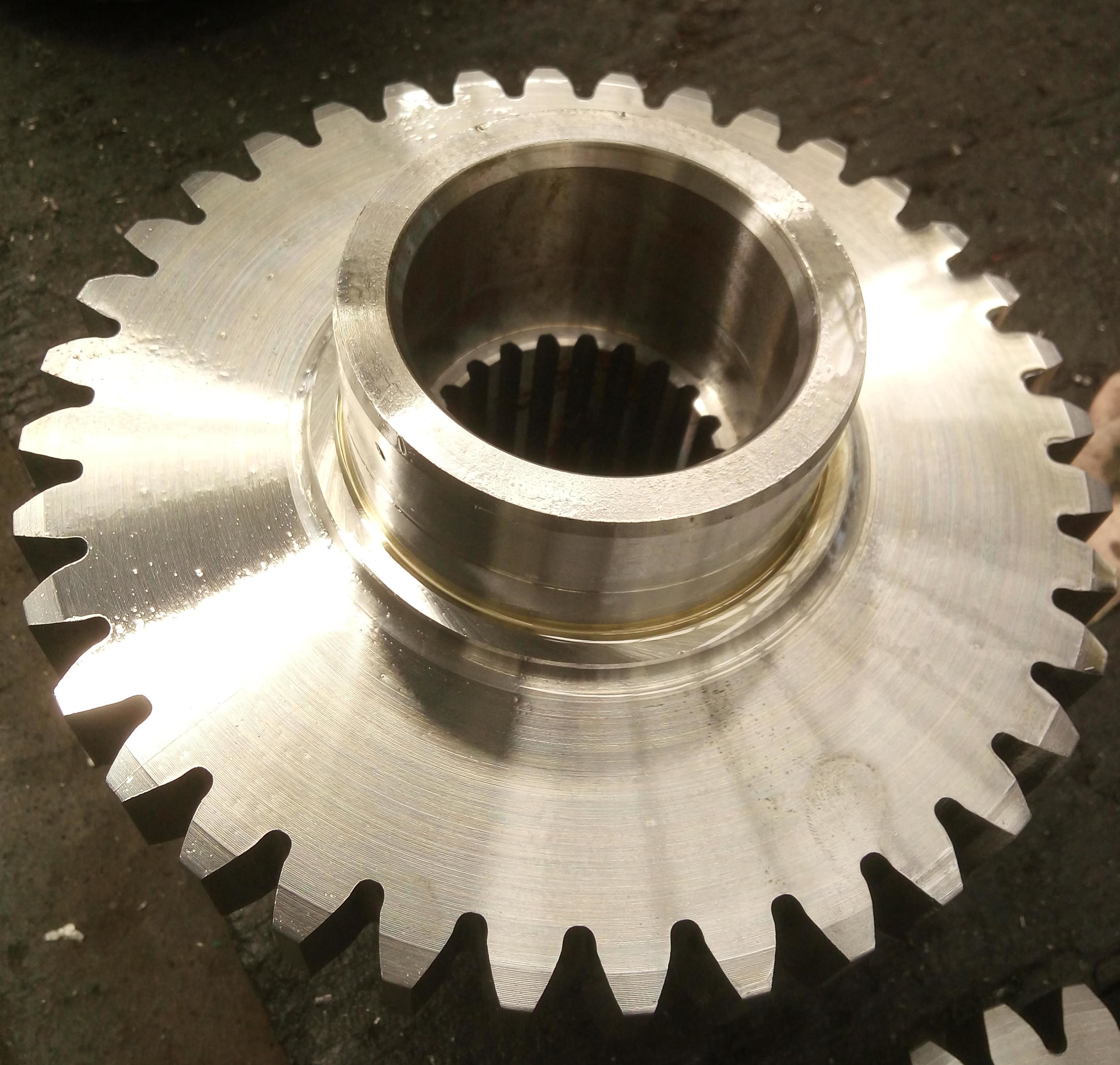

1) İç ekipmanların tanımları
İç spor vitesi, düz dişleri ile dış vitese ağlayarak güç ve hareket iletir.
2) İç ekipmanların özellikleri
a) Ağlama işlemi sırasında, diş yüzeylerinin temas hattı eksenle paraleldir ve bu da iyi bir iletim istikrarına neden olur.
b) İç ağ özellikleri nedeniyle, aynı büyüklükteki dış dişlilerden daha güçlü bir yük taşıma kapasitesine sahiptir.
3)İçten ekipmanların avantajları
a) Düzenli çalışma: Doğrudan dişli ağlama daha az darbe ve gürültü, spiral iç dişlilerden daha düşüktür.
b) Yüksek tork aktarımı: İç ağ yapısı büyük radyal kuvvetlere dayanabilir ve ağır görev uygulamaları için uygundur.
| Ürün | İç ekipman |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Diş makineleri üretimi | Dişli şekillendirme |
| Dişleri öğütmek | Gerekirse |
| Modül (M) | 0.5-25 |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 0 |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme ve Temperatör |
| Sertlik | 230-260 HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
