| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | IG23010101 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $300.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 Gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 500 Adet/Ay |
| Malzeme: | AISI4140/42CrMo | Isı Tedavisi: | Söndürme ve Temperleme |
|---|---|---|---|
| Sertlik: | 230-260 HB | Kalite Derecesi: | ISO 8-9 Derecesi |
| Profil Tipi: | İç Dişli | Modül: | 2 |
| Vurgulamak: | İç Düz Aktarma Dişlileri Dövme,AISI 4140 Düz Aktarma Dişlileri,260 HB Düz Aktarma Dişlileri |
||

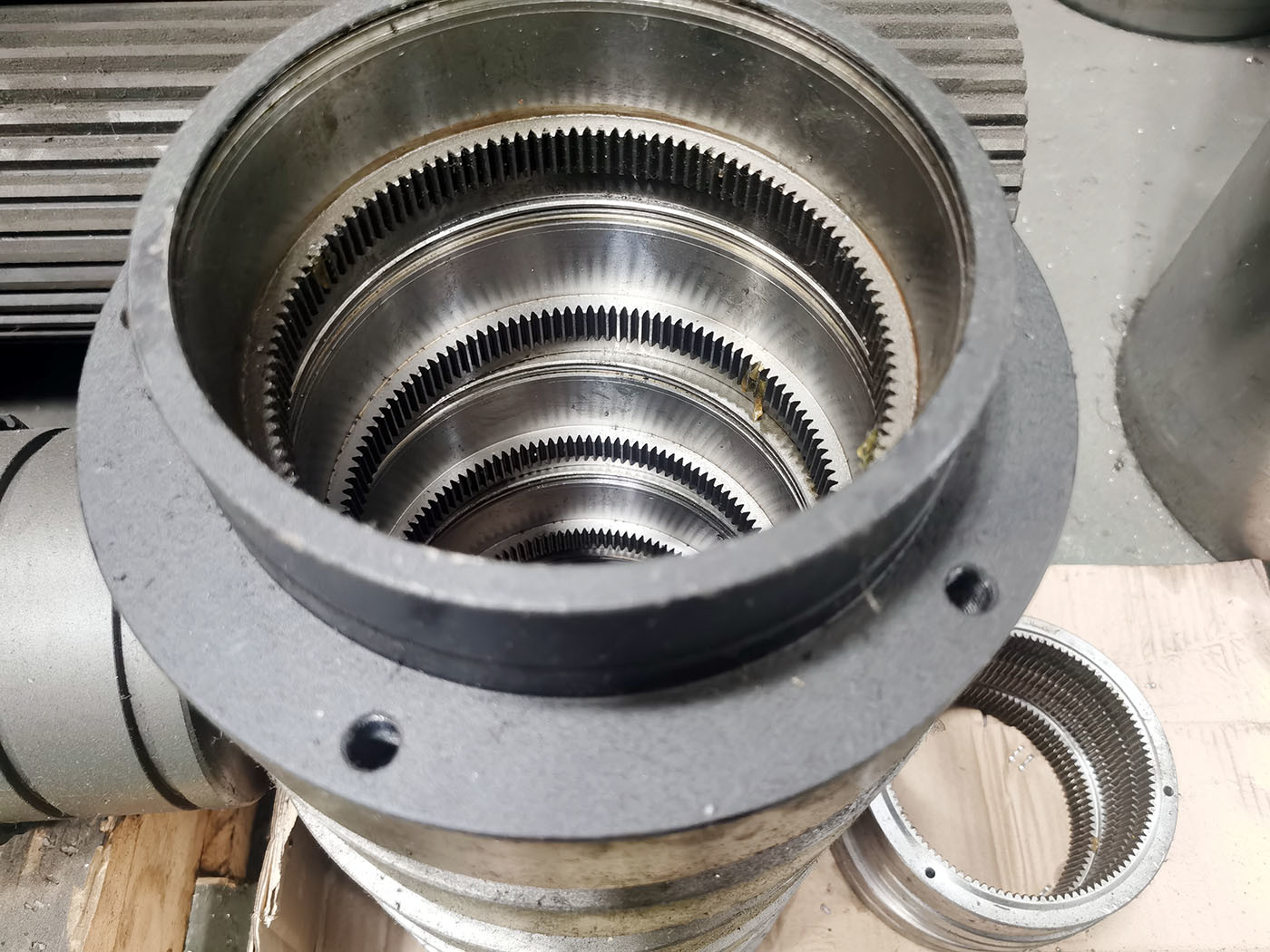

AISI 4140 dövme dişli şekillendirme iç spor dişli aktarım dişlileri
1) İç engranajın açıklaması
İç çark/çarkın iç yüzeyinde dişleri olan halka şeklindeki çark.
İç dişliler her zaman dış dişlilerle eşleşir.
2) İç engranajın özellikleri
(a) İki dış dişli ile birlikte, dönüş karşıt yönlerde gerçekleşir.
Bir iç dişli ile bir dış dişliyi eşleştirdiğinizde, dönüş aynı yönde gerçekleşir.
(b) İç dişliler küçük dış dişliler tarafından çalıştırılır.
(c) Makine sisteminin kompakt bir tasarımına izin verir.
| Ürün | İç ekipman |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Diş makineleri üretimi | Dişli şekillendirme |
| Dişleri öğütmek | * Gerekirse |
| Modül (M) | 2 |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 0 |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme ve Temperatör |
| Sertlik | 230-260 HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
