| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Min sipariş miktarı: | 2 set |
| Fiyat: | 300＄ |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 500 takım/ay |
| Malzeme: | çelik | Genişliği: | 10 |
|---|---|---|---|
| Üretim: | Spline ocak | Dişli Modülü: | 5 |
| Spline Diş Sayısı: | 18 | merkez mesafesi: | özel |
| Vurgulamak: | Çeşitlilik Spline Gear Shaft,18 Diş Çubuk Düğme Çubuğu,Güç Sline Gear Shaft |
||

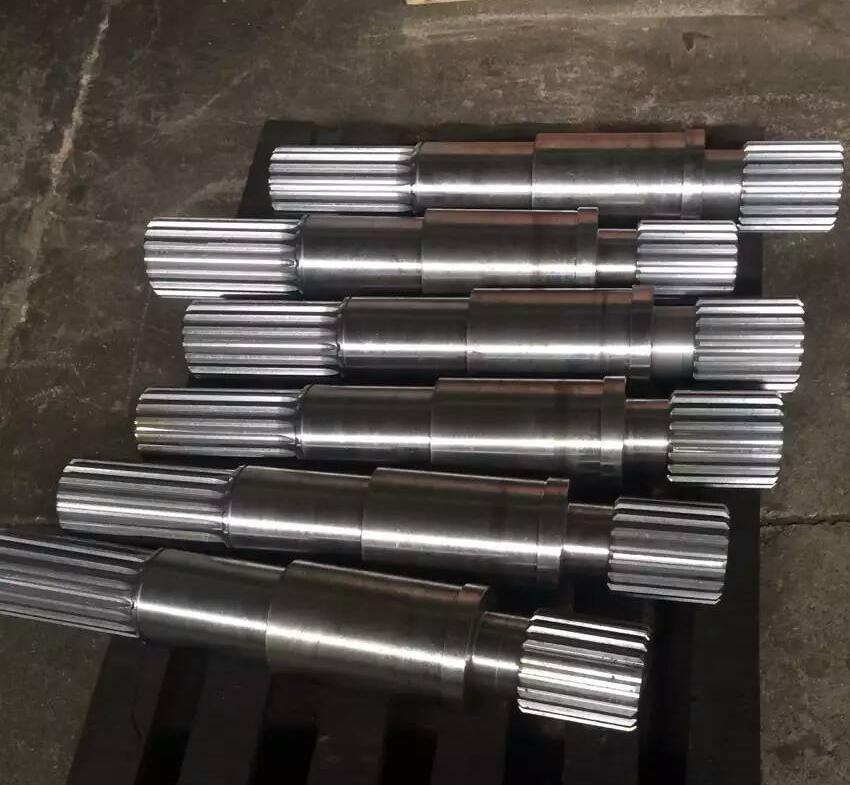

1) Sline Gear Shaft'ın Tanımı
Splined şaft mekanik aktarım bir çekirdek bileşen ve durumlarda kullanılır
Döner ve göreceli hareketin aynı anda aktarılması gerektiğinde.
2) Sline Gear Shaft'ın özellikleri
a)Otomobil vites kutularında, inşaat makinelerinde, havacılık motorlarında, makine alet spindlelerinde vb. yaygın olarak kullanılır.
b) Sabit bir bağlantı veya kaydırıcı bir bağlantı olarak tasarlanabilir (örneğin dört tekerlekli bir aracın tahrik ocağı gibi).
3)Spline Gear Shaft'in Avantajları
a) Çok yönlülük: Sadece statik yüksek tork iletimini desteklemekle kalmaz aynı zamanda dinamik eksenel harekete de uyarlanır (örneğin debriyaj kontrol ocağı).
b) Kompakt tasarım: Anahtar bağlantıları ile karşılaştırıldığında alan tasarrufu sağlar ve hafif ve yüksek entegrasyonlu cihazlar için uygundur.
| Ürün | Sline Gear Çubuğu |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Diş makineleri üretimi | Delekleri freze etmek/delekleri fırlatmak/delekleri şekillendirmek |
| Dişleri öğütmek | √ |
| Modül (M) | 10 |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 0° |
| Heliks açısı (β) | 0° |
| Dişlerin doğruluk derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
