| Dişli Sayısı: | 36 & 48T | Üretim Türü: | Dişli Frezeleme |
|---|---|---|---|
| Profil Tipi: | Gleason | Modül: | 16.477 |
| Yüzey Sertliği: | HRC58-62 | Profesyonel tip: | Gleason |
| Vurgulamak: | Yüksek Dayanıklılıklı Spiral Bevel Gears,62 HRC Spiral Bevel Gears |
||

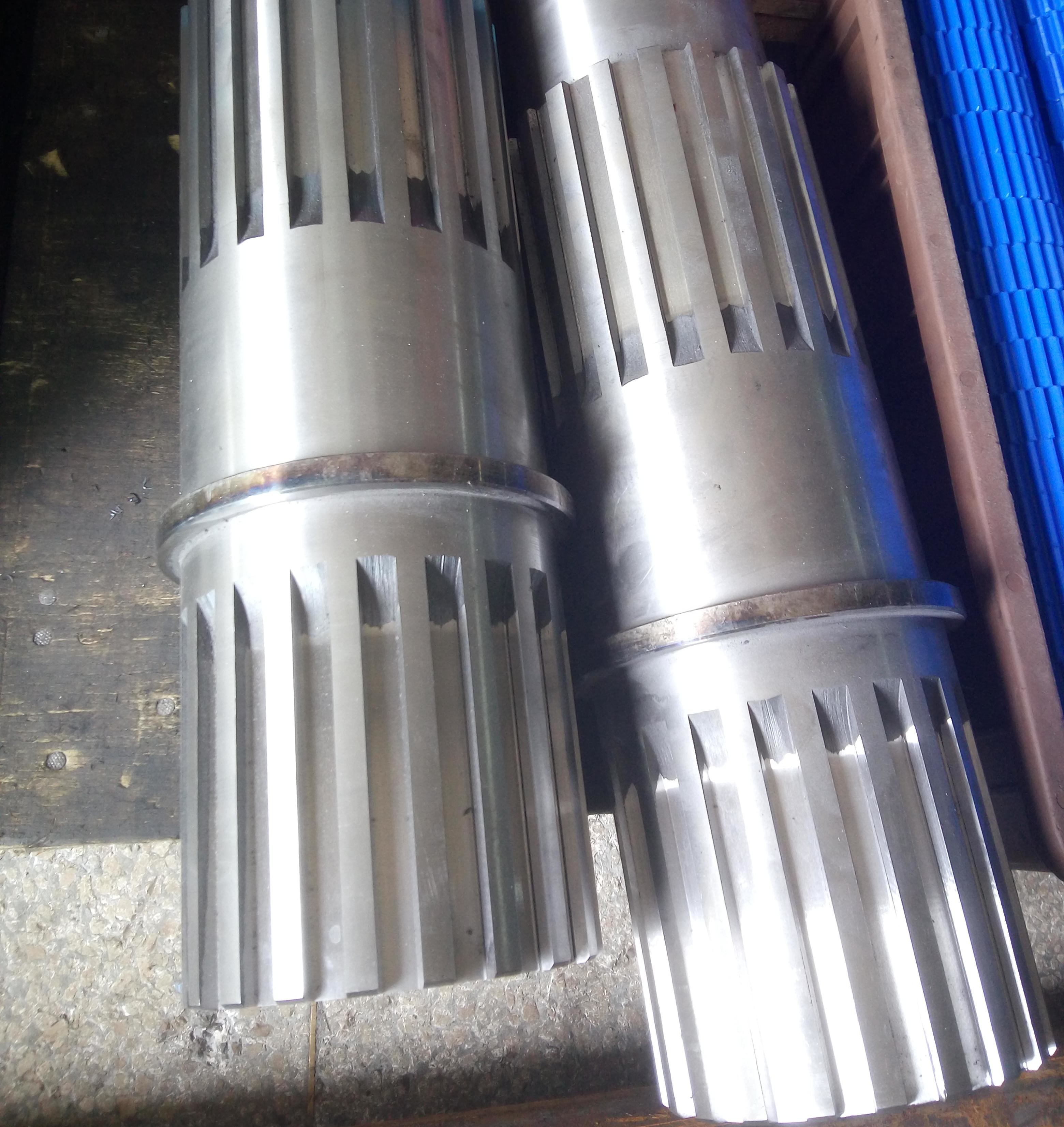

1) Sline Gear Shaft'ın Tanımı
Bir splineli şaft, uzunlamalı dişleri olan bir tür aktarım şaftıdır (splines),
Dönen tork ve hareketi eşleşen iplik delikleri ile ağlayarak aktarır.
2) Sline Gear Shaft'ın özellikleri
a) Çubuk yüzeyi, birden fazla eşit olarak dağıtılmış çıkıntılarla (spline) işlenir.
Düz dişler, spiral dişler veya involut diş profilleri olabilir.
b) Yüksek dayanıklılık ve hassas hizalama sağlamak için splines ve şaftlar bütünleşik olarak oluşturulur.
3)Spline Gear Shaft'in Avantajları
a) Etkili güç aktarımı: Sıradan düz tuşlardan daha fazla tork aktarır ve yüksek yük senaryoları için uygundur.
b) Kesin hizalanma: Spline ağlama otomatik olarak merkezlenebilir, montaj hatalarını azaltabilir ve iletim doğruluğunu artırabilir.
| Ürün | Sline Gear Çubuğu |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Diş makineleri üretimi | Delekleri freze etmek/delekleri fırlatmak/delekleri şekillendirmek |
| Dişleri öğütmek | √ |
| Modül (M) | 10 |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 0° |
| Heliks açısı (β) | 0° |
| Dişlerin doğruluk derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
