| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SS23051201 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $150.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 Gün |
| Ödeme koşulları: | L/C, T/T, Western Union, D/P |
| Yetenek temini: | 1000 Adet/Ay |
| Türü: | Çıkış mili | Malzeme: | 17CrNiMo6 |
|---|---|---|---|
| Dişli Modülü: | 5 | Spline Modülü: | 3 |
| Dişli pres açısı: | 20° | Spline baskı açısı: | 30° |
| Vurgulamak: | Çıkış Dişlisi Yivli Mil,Planet Dişlisi İçin Yivli Mil,17CrNiMo6 Dişli Yivli Mil |
||

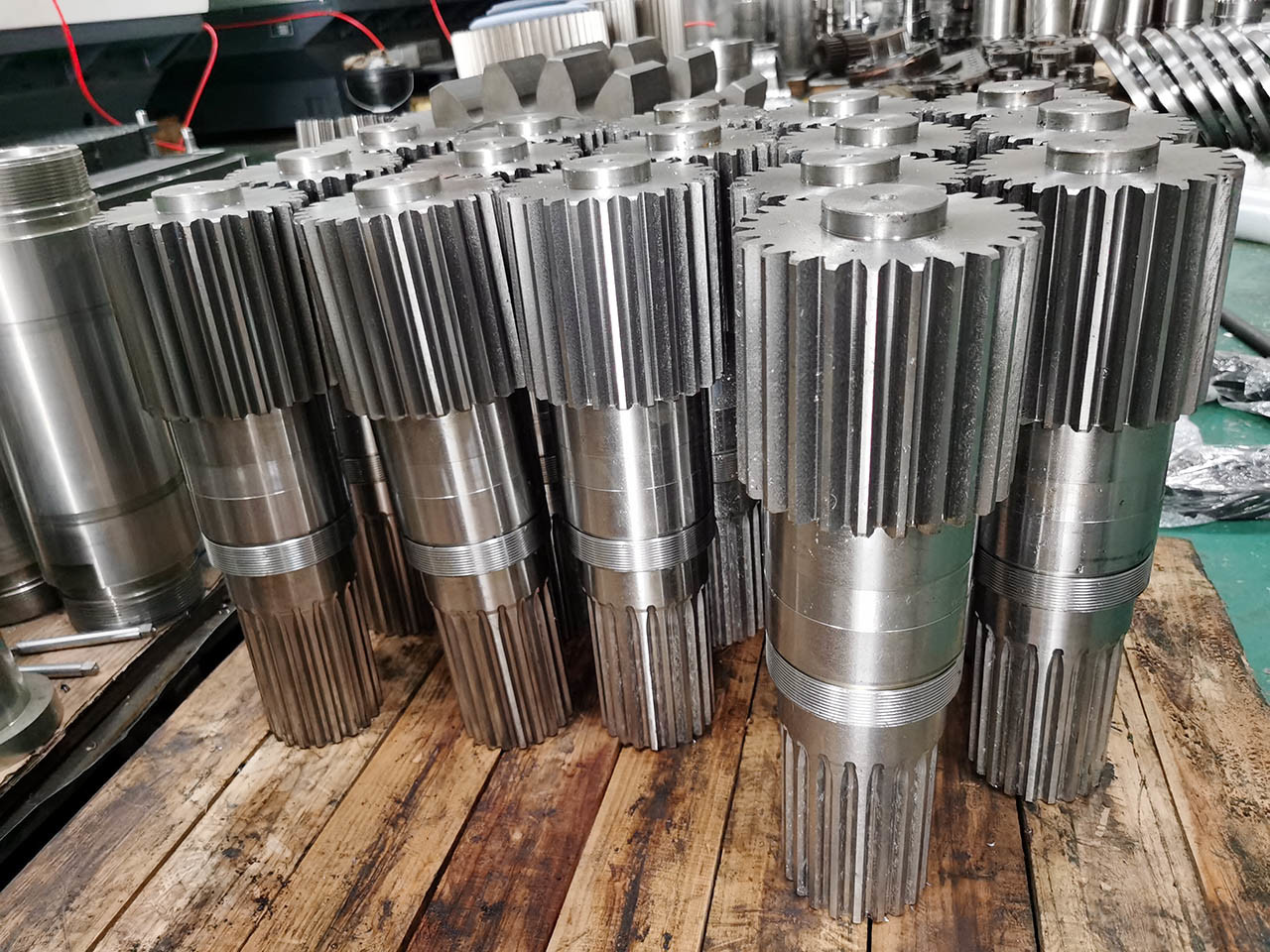

Transmisyon Delekleri Çıkış Delek Çubuğu Çıkış Sline Çubuğu Gezegen Delekleri İçin
Gezegen Sistemi çıkış şaftı
Düğüm modülü: 5
Dişleri öğütmek
Kalite Derecesi: ISO 6-7 Derecesi
Malzeme: Çelik dövme
17CrNiMo6
Isı işleme: Karburasyon
Yüzey Sertliği Sertliği: 58-62 HRC
Çekirdek Sertliği: 38 HRC
Sline öğütme
Spline Dişlerinin Kabalığı Ra 1.6
| Ürün | Çıkış Çubuğu |
| Özel yapımı | √ |
| Delek Profili Tipi | Düğüm & Çapraz |
| Diş makineleri üretimi | Düğüm Çubuklu Dökme/Düğüm Çubuklu Dökme |
| Dişleri öğütmek | √ |
| Modül (M) | 5/3 |
| Diş Sayısı (Z) | 26 |
| Basınç açısı (α) | 30° |
| Heliks açısı (β) | 0° |
| Dişlerin doğruluk derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 50-55 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
