| Malzeme: | 1045 | Isı Tedavisi: | Söndürme ve Temperleme |
|---|---|---|---|
| Üretim Yöntemi: | İşleme/Dişli Şekillendirme | Kalite Derecesi: | ISO 8-9 Derecesi |
| Profil Tipi: | İç Dişli | Açıklama: | Uç kapağı |
| Vurgulamak: | Şanzıman İç Düz Dişli,Uç Kapak İç Düz Dişli,1045 İç Düz Dişli |
||

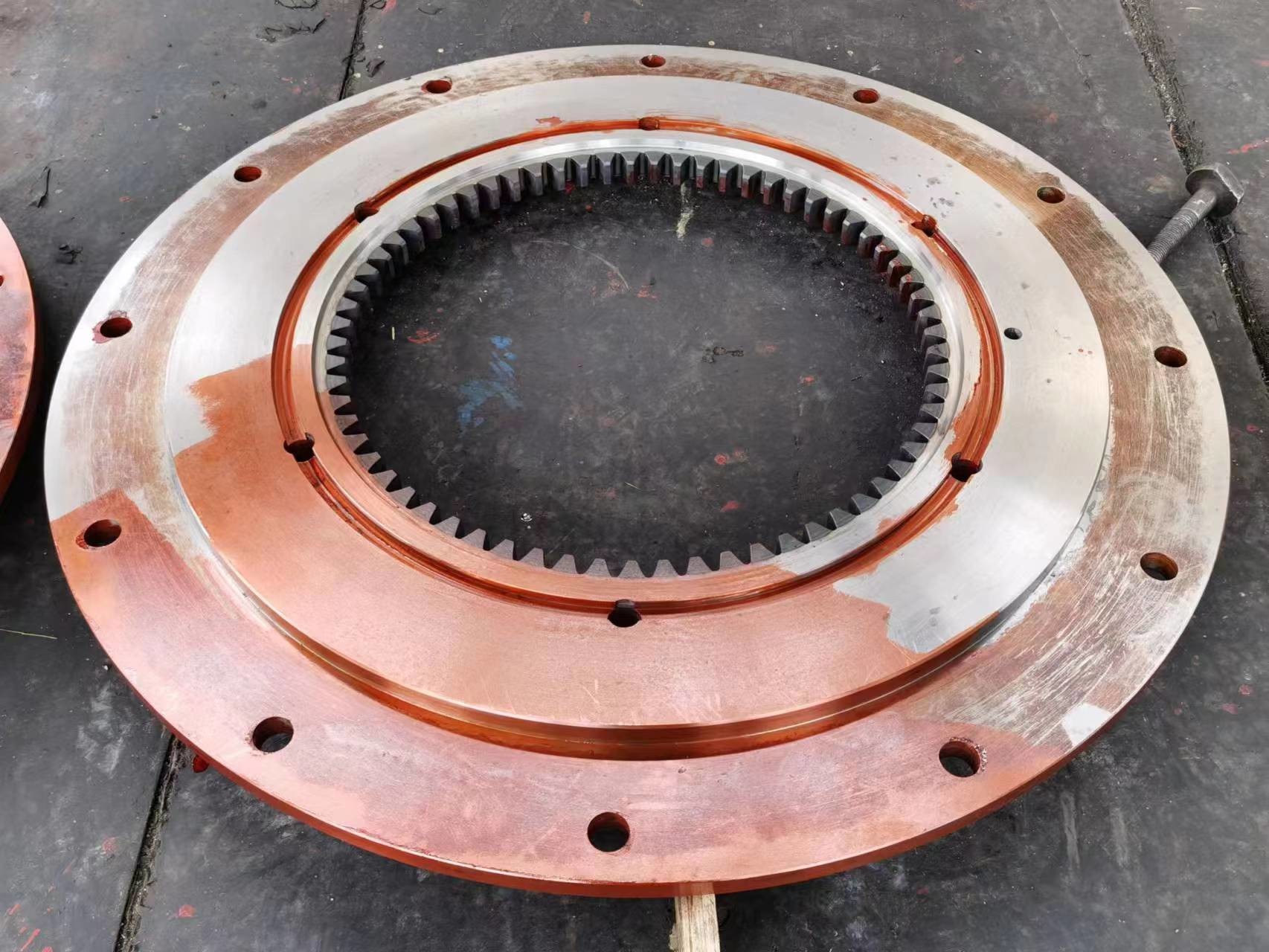

Özel yapımı, iç spor vitesi olan şanzıman vitesi kapakları
Dış çapı: 1050 mm
İç takım modülü: 8
Dahili takım dişleri: 76
Flang genişliği: 50mm
Borma delikleri: 12 adet
1) İç ekipmanların açıklaması
Dahili takım veya halka biçiminde olan takım, kenarının iç yüzeyinde dişleri vardır.
Dahili dişliler dış dişlilerle bir araya gelmeli.
İç dişli, makinenin kompakt bir tasarımı için olanak sağlar.
| Ürün | İç ekipman |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Diş makineleri üretimi | Dişli şekillendirme |
| Dişleri öğütmek | Gerekirse |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | Geleneksel |
| Heliks açısı (β) | Geleneksel |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme & Tempring/ İndüksiyon sertleştirme |
| Sertlik | 230-260 HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
