| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | DB23032601 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $700/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 75 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 100 Adet/Ay |
| Profil Tipi: | Çift Helisel Dişli | Dişli Genişliği: | 70 mm |
|---|---|---|---|
| Üretim süreci: | Dişli Azdırma | Çap Adımı: | 1.5 |
| Kalite Derecesi: | ISO 8-9 | iç delik: | 100 mm |
| Vurgulamak: | Şanzıman Çift Helisel Dişli,ISO 8 Çift Helisel Dişli,Çift Helisel Dişli 70mm |
||

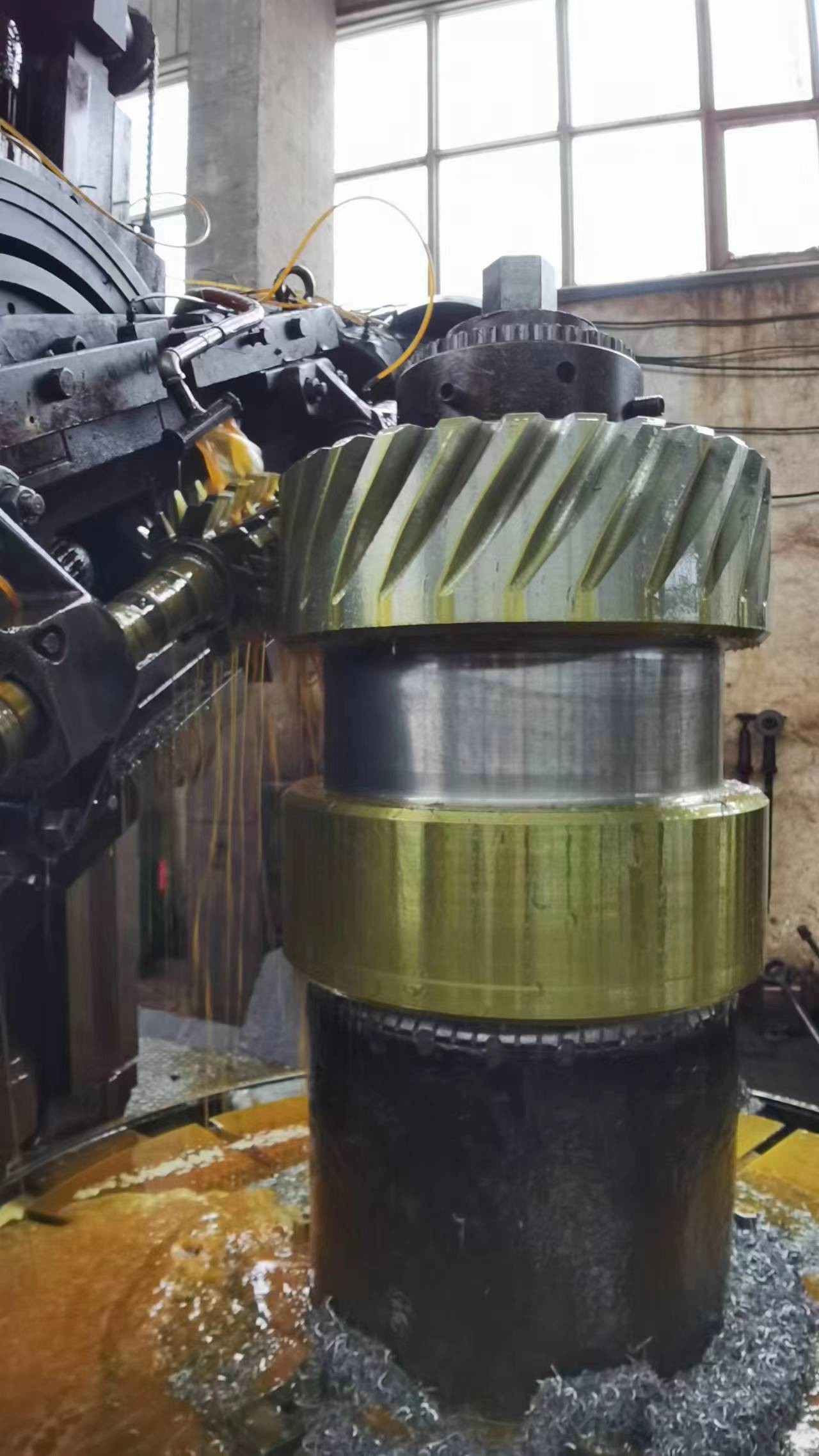

Transmission Gears- Pinion Double Helical Gear Hobbing Hizmetleri
Diametre Çapı 1.5
Modül: 16.933
Basınç açısı: 20°
Heliks açısı: 15°
Malzeme: 40CrNiMoA (SAE 4340)
Üretim yöntemi: Gear Hobbing
1) Çifte spiral dişlilerin özellikleri
Çift spiral dişli daha yüksek verimlilik sağlayabilir.
b) Çifte spiral vitesinde geliştirilen sonuçta gelen itiş kuvveti sıfırdır.
c) Çift spiral dişli daha fazla güç aktarır.
d) Yüksek spiral açısı, çift spiral dişlilerde avantajlı bir şekilde kullanılabilir.
| Ürün | Çifte Helikal Döşeme |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Üretim | Donanım Hobbing |
| Diş Gıcırdatma | √ |
| Modül (M) | Özel yapımı |
| Diş Sayısı (Z) | 35 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 22° |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme ve Temperatör |
| Yüzey Sertliği | 260-300HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
