| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | DB220083001 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $700/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 75 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 100 adet/ay |
| Dişli Profili: | Çift Helisel Dişli | Yüz genişliği: | 120 |
|---|---|---|---|
| Diş Sayısı: | 58 | Üretim: | Dişli Frezeleme |
| Kalite Derecesi: | ISO 8-9 | Isı Tedavisi: | normalleştirme |
| Vurgulamak: | AISI 4140 Çift Helisel Dişliler,Çift Helis Dişlilerin Normalleştirilmesi,Dövme Çelik Ringa Dişlisi |
||

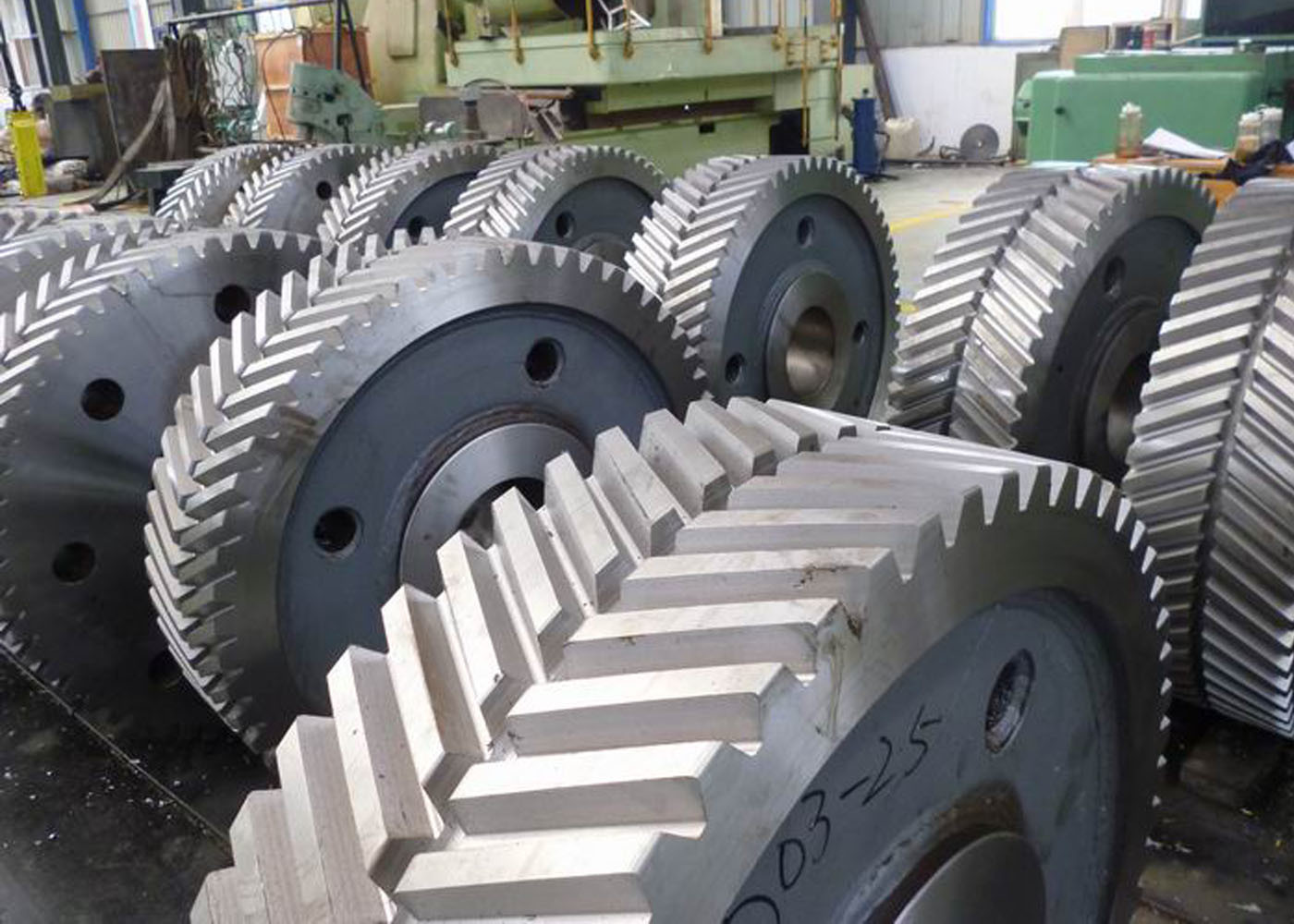

Çelik Dövme Normalleştirme AISI 4140 Çift Helisel Dişliler-Dişli Çarkı
1) Çift helisel dişlinin tanımı
Çift helisel dişli, aynı mil üzerinde birbirine geçen ve
zıt yönlerde dişlere sahip iki özdeş dişliden oluşur (birinin helisi sola, diğerinin helisi sağa doğrudur).
2) Çift helisel dişlinin özellikleri
a) Çift helisel dişlide oluşan net itme kuvveti sıfırdır.
b) Çift helisel dişli daha fazla güç iletebilir.
c) Yüksek helis açısı çift helisel dişlilerde avantajlı bir şekilde kullanılabilir
d) Çift helisel dişli daha yüksek verimlilik sağlayabilir.
| Ürünler | Çift Helisel Dişli |
| Özel Yapım | √ |
| Dişli Profili Tipi | Silindirik Dişli |
| Üretim | Dişli Azdırma |
| Diş Taşlama | √ |
| Modül (M) | Özel Yapım |
| Diş Sayısı (Z) | 58 |
| Basınç Açısı (α) | 20° |
| Helezon Açısı | 22° |
| Diş Hassasiyet Sınıfı | ISO 8-9 Sınıfı |
| Isıl İşlem | Normalleştirme |
| Yüzey Sertliği | 260HB |
| ÇELİK KODU SINIFLANDIRMA KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Kesme Frezeleme
Isıl İşlem Taşlama Kontrol
