| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SS22090301 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $50.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, T/T, Western Union, D/P |
| Yetenek temini: | 1000 adet/ay |
| Spline numarası: | 22 | Saha çapı: | 66 |
|---|---|---|---|
| Sertlik: | 58-62 HRC | Büyük çap: | 69 |
| Küçük Diemeer: | 60.03 | Basınç açısı: | 30° |
| Vurgulamak: | 20CrMnTi Kamalı Dişli Mili,ANSI B92.1 Şanzıman Dişli Mili,20CrMnTi Şanzıman Dişli Mili |
||

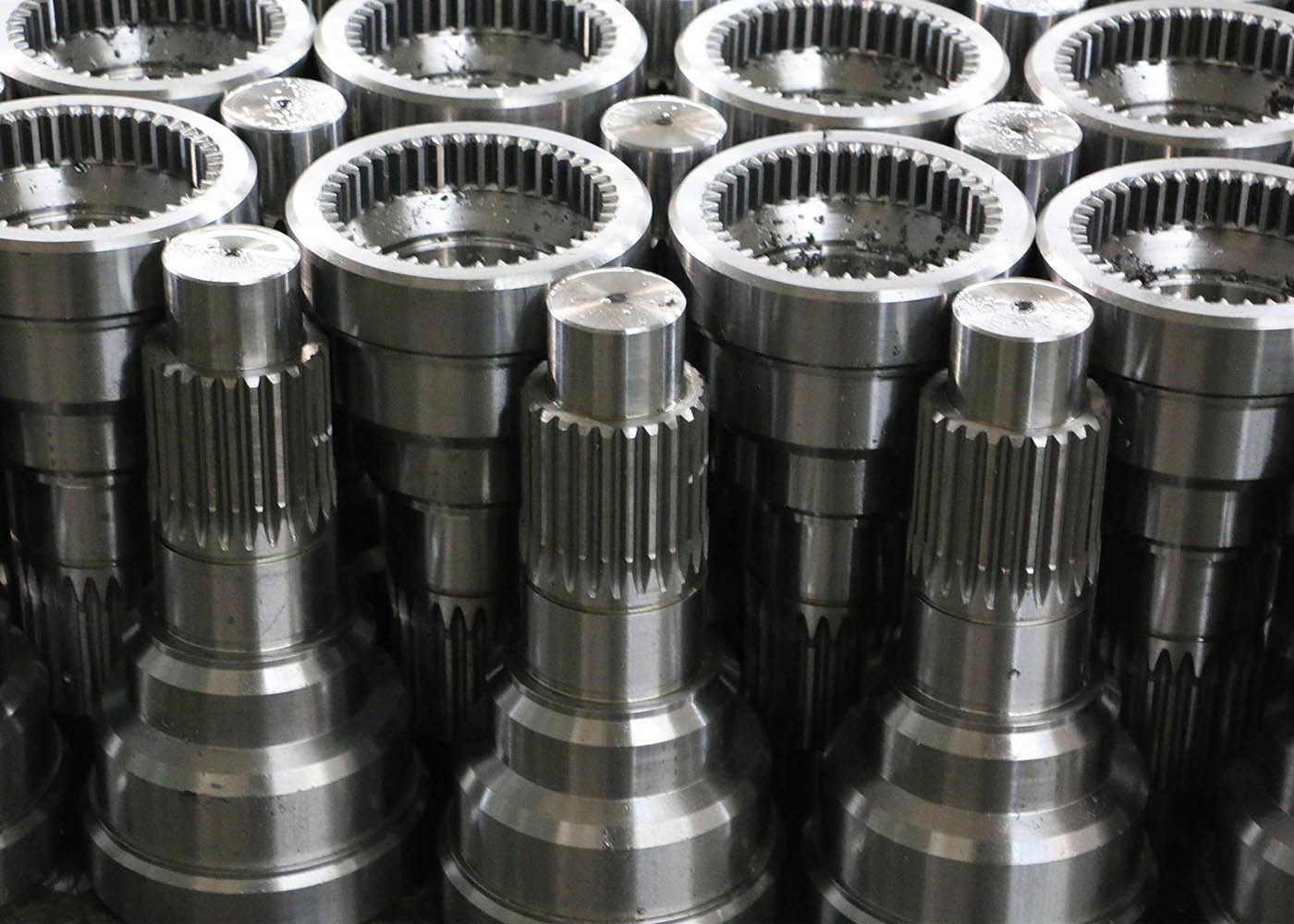

Özel Alaşımlı Çelik 20CrMnTi ANSI B92.1 Sline öğütme Involute Spline Shaft
1) Spline Çubuğunun Özellikleri
Involute spline, düz kenarlı spline'lardan daha güçlü olduğu ve kesilmesi ve uygun olması daha kolay olduğu için baskın bir spline şeklidir.
Involute spline dişleri, spline dişlerinin çok daha kısa olması ve yuvarlanmaması haricinde dişli dişlerine benzer.
Dış spline'ler ya hobbing ile ya da bir spline şekillendiricisi ile oluşturabilir.
İç spline, broş veya bir spline şekillendiricisi ile oluşturabilir.
Bir şaft çapına dayanarak başlangıçta bir involute spline'i seçmenin en basit yöntemlerinden biri, modülde başlangıçta bir pitch dairesi çapına gelmektir.
Involute splines, çekirdeklerin yuvarlak bağlantıları için sabit uç için kullanılır.
Spline'ler dişlilere benzer güç aktarımında kullanılırken, bu özellik spline'lerin spline'lerin de dişlilerle paylaştığı evre dışı profille bağlı değildir.
İnvolute profilleri, spline'lerin üretim teknikleri nedeniyle oluşur.
| Ürün | Dikdörtgen Çubuk Çubukları |
| Özel yapımı | √ |
| Delek Profili Tipi | Sline |
| Diş makineleri üretimi | Sline Milling/Spline Milling |
| Dişleri öğütmek | √ |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 30° |
| Heliks açısı (β) | |
| Dişlerin doğruluk derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
