| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SS220090301 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $150.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, T/T, Western Union, D/P |
| Yetenek temini: | 1000 adet/ay |
| Üretim: | Spline Taşlama | Sertlik: | 58-62 HRC |
|---|---|---|---|
| Kabartma: | Ra 0,8~1,6 | Spline genişliği: | 8 |
| Büyük çap: | 125mm | Küçük çap: | 118MM |
| Vurgulamak: | DIN 5482 Kamalı Mil,ISO 6 Kamalı Mil,DIN 5482 Kamalı Mil |
||

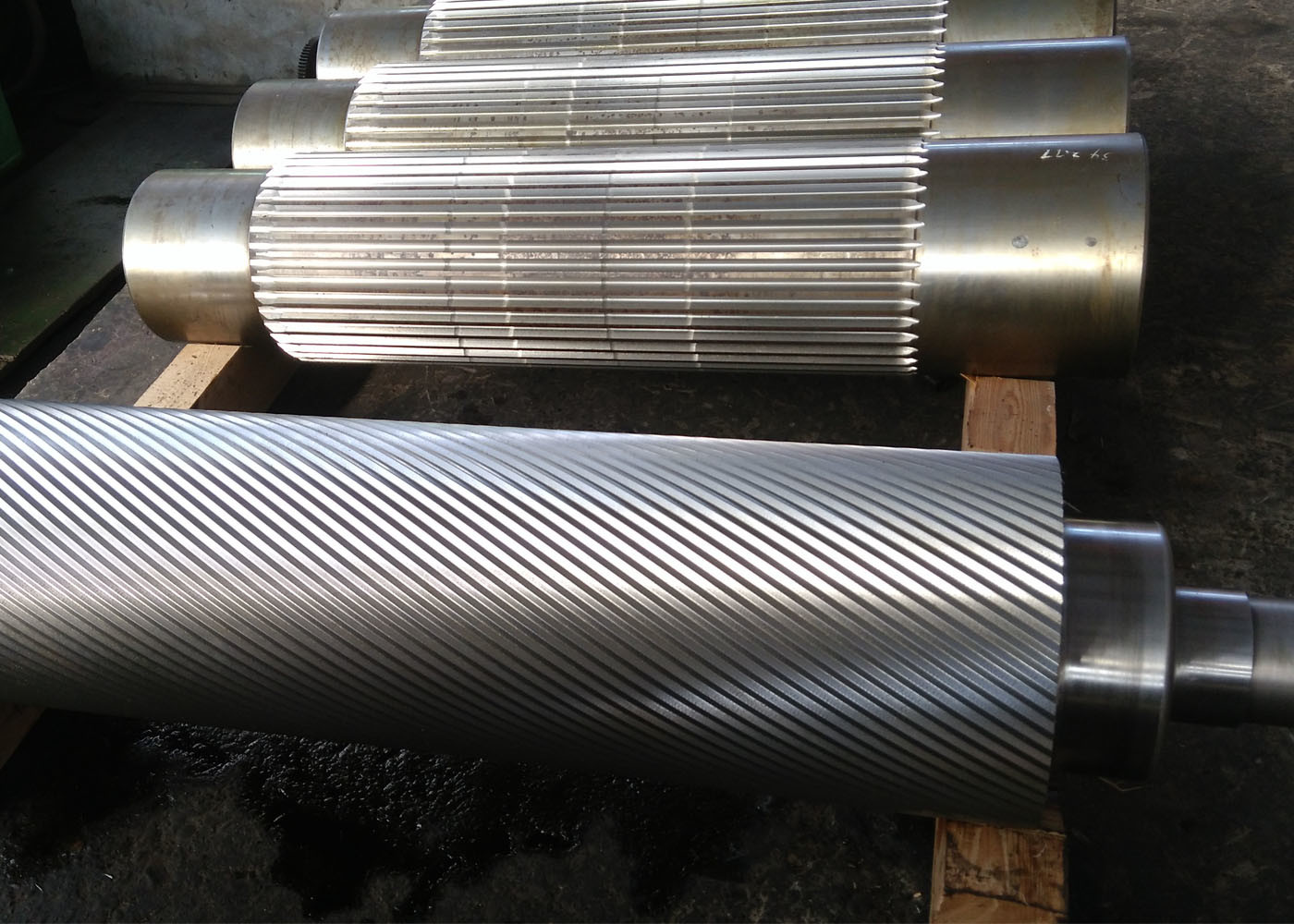

Özel yapımı DIN 5482 Spline öğütme Splined Shaft Giriş şaftı
1) Involut Spline türleri
Involute spline'ler, daha merkezli stres dağılımıyla daha fazla güç sağlayan kısa ve eşit mesafeli dişlere sahiptir.
Kendini merkezleştirme eğilimleri, geliştirilmiş yapısal dayanıklılık,
ve çeşitli boyutlara ayarlanabilme kolaylığı.
Kullanılabilir türler şunlardır:
(a) Büyük çaplı evrükli splinler
b) Fillet köklü evlüt splines
(c) Düz kök içi spline
| Ürün | Sline Shaft'ı dahil edin |
| Özel yapımı | √ |
| Delek Profili Tipi | Sline |
| Diş makineleri üretimi | Spline Milling/Spline Grinding |
| Dişleri öğütmek | √ |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | Geleneksel |
| Geleneksel | 30° |
| Heliks açısı (β) | |
| Dişlerin doğruluk derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
