| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SS220082602 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $50.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, T/T, Western Union, D/P |
| Yetenek temini: | 1000 adet/ay |
| Malzeme: | 20CrMnTi | Üretim: | Spline zemini |
|---|---|---|---|
| Sertlik: | 58-62 HRC | Modül: | 1.5 |
| Spline Diş Hayır: | 11 | Isı Tedavisi: | Çimento |
| Vurgulamak: | DIN 5480 Düz Pinyon Mili,Topraklı Involute Spline Giriş Mili,20CrMnTi Involute Spline Giriş Mili |
||
1) İnvolute Spline'lerin Ana Faktörleri
a) Dişlerin kalınlığı ve yüksekliği
Bir spline üzerindeki dişlerin yüksekliği ve kalınlığı, spline'in kök gücüne ve
Uygulama için beklenen tork gereksinimleri.
(b) Uygulama basınç açısı: Splines genellikle 30, 37 basınç açısında mevcuttur.5, ve 45 derece.
Boyut ve basınç açısı, istenen diş katılımına ve spline uyumuna göre belirlenir.
(c) Bağlantı konfigürasyonu: Splines, yanlı veya büyük çaplı bağlamalarda inşa edilebilir.
Büyük çaplı bağlantılar, yan yan bağlantılı bağlantılardan daha hassas bir uygunluk gereksinimine sahiptir ve daha az öz-düzenebilirlik gösterir.
Ek olarak, iç ve dış spline bileşenleri için boyut sapmalarını daha az bağışlarlar.
Bu arada, yan takılı iplikler daha büyük boyut toleransları içinde çalışabilir.
İdeal olarak, çiftleşmiş kısımların dişleri ve olukları aralarında çok az veya hiç boşluk olmaksızın tam olarak bir araya gelmelidir.
| Ürün | Dikdörtgen Çubuk Çubukları |
| Özel yapımı | √ |
| Delek Profili Tipi | Sline |

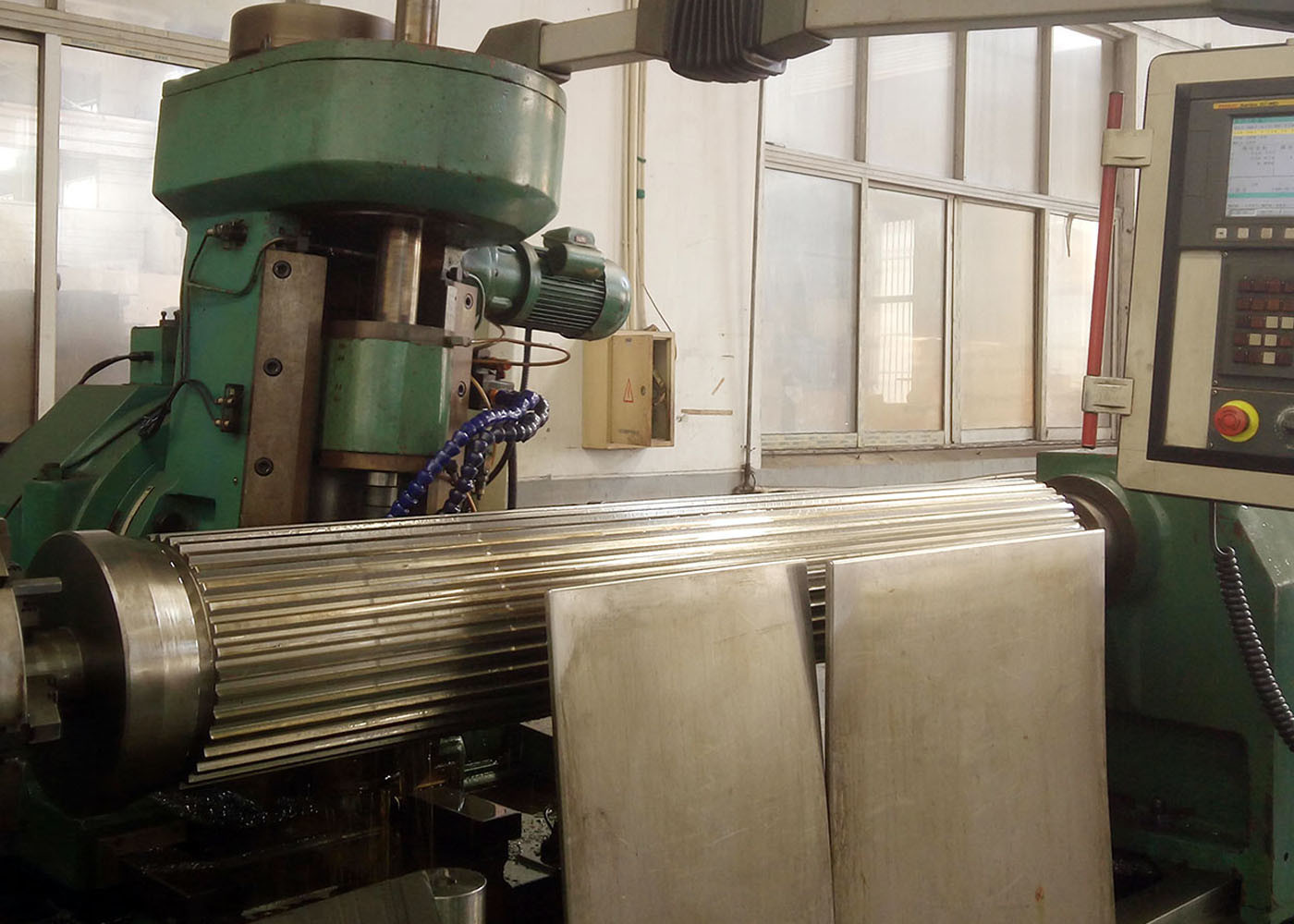

| Diş makineleri üretimi | Spline Milling/Spline Grinding |
| Dişleri öğütmek | √ |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | Geleneksel |
| Geleneksel | 30° |
| Heliks açısı (β) | |
| Dişlerin doğruluk derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
