| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | IG22083101 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $2000.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 500 adet/ay |
| Malzeme: | 42CrMo/AISI 4140 | Diş Numarası: | 157 |
|---|---|---|---|
| Basınç açısı: | 20° | Doğruluk: | ISO 8-9 Derecesi |
| Modül: | 10 | Ağırlık: | 380kg |
| Vurgulamak: | 10 Modül Dairesel Dişli,İç İnvolüt Dişli 42CrMo,Anüler İç İnvolüt Dişli |
||

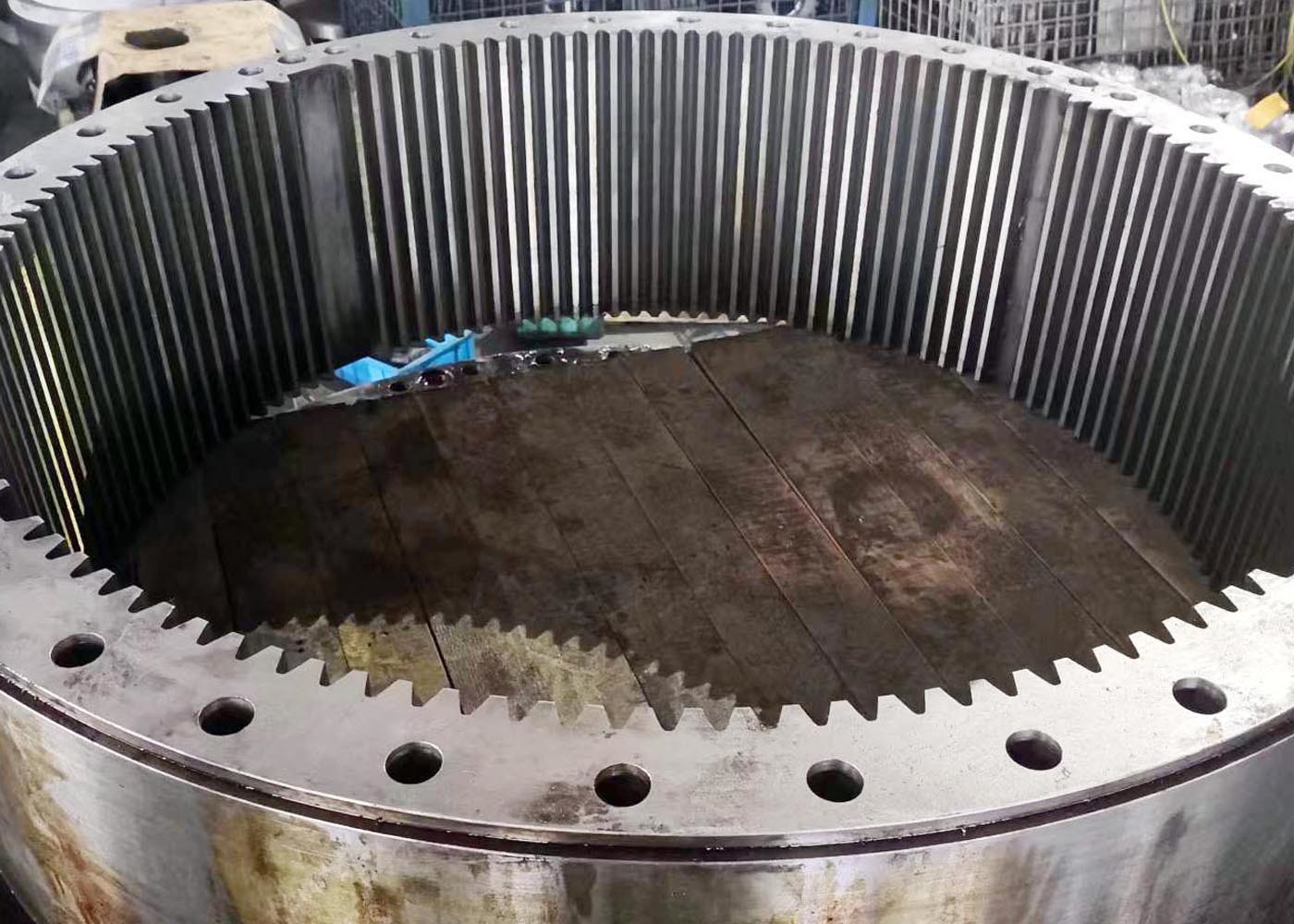

Transmisyon dişlileri 10 Modül İç Halka Dişlileri Gezegen Dişlileri Sistemi için Halka Dişlileri
1) İç Donanım Uygulamaları
İç dişliler için en popüler uygulama, bir taşıyıcıdan oluşan gezegen dişli trenleri veya dişli azaltıcıları için kullanımıdır.
Merkezde gezegen vitesi ve güneş vitesi olarak adlandırılan birkaç spor vitesi, iç bir vites içinde dönüyor.
2) İç ekipmanların açıklaması
Dahili dişliler, dış dişliler bir silindrin iç çapında üretilen dişli dişleridir.
Değişim dişleri bileşenin dış çapında oluşturulur.
| Ürün | İç ekipman |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Diş makineleri üretimi | Dişli şekillendirme |
| Dişleri öğütmek | Gerekirse |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | Geleneksel |
| Heliks açısı (β) | Geleneksel |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme & Tempring/ İndüksiyon sertleştirme |
| Sertlik | 230-260 HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
