| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | DB22083004 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $1000/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 75 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 100 adet/ay |
| Malzeme: | ZG42CrMo | Dişli Profili: | Çift Helisel Dişli |
|---|---|---|---|
| Isı Tedavisi: | normalleştirme | Sertlik: | 260-300 hb |
| Üretim: | Dişli Azdırma | Kalite Derecesi: | ISO 8-9 |
| Vurgulamak: | ZG42CrMo Şanzıman Dişlileri,Döküm Çelik Çift Helis Dişli,Şanzıman Çift Helis Dişli |
||

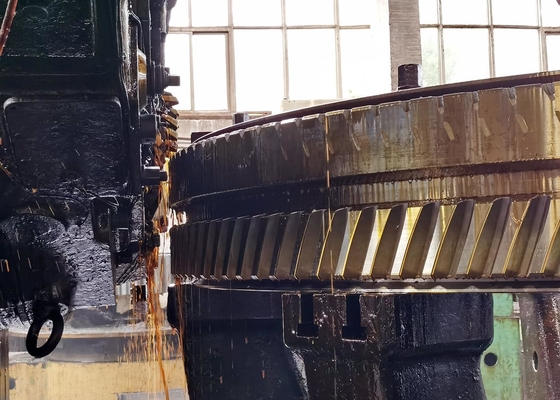

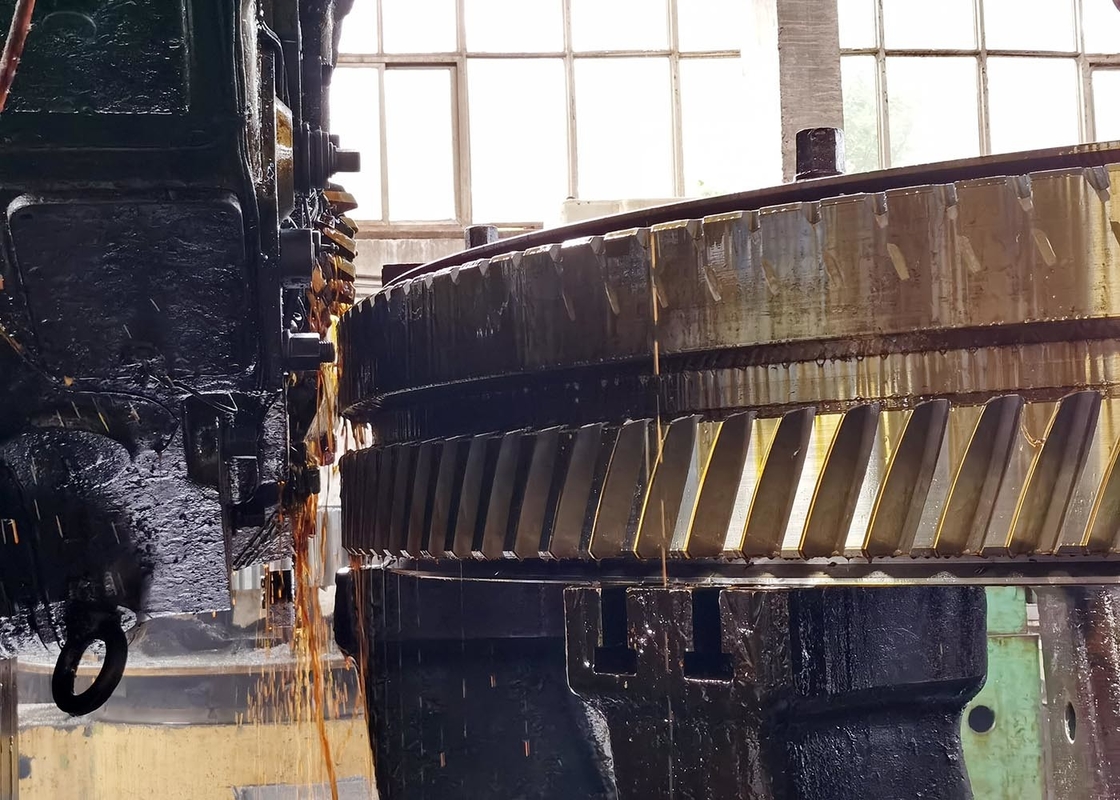

Transmisyon Delekleri dökme çelik ZG 42CrMo Çift Heliks Delek Çarkı
1) Descripciones del engranaje de doble hélice (Çifte helisli dişlilerin tanımları)
Çift helikal engranaje: también conocido como engranajes Herringbone,
Bu, hem sağ hem de sol spirallerin birbirine bağlı bir dişli.
Çift spiral eksensel kuvvetleri dengeler.
2) Çifte sarmal dişlilerin özellikleri
Silindir şeklindeki sarmal dişleri ile karakterize edilirler.
Heliksel dişlilerin kenarları paralel veya çapraz olabilir, genellikle 90o.
Ekseli itmeyi ortadan kaldırmak için dişleri ikiye katlayabilirsiniz.
Heliksellerin eksi çözünürlüğü vardır ve karşıt olarak çift heliks alternatifini kullanılır.
| Ürün | Çifte Helikal Döşeme |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Üretim | Delekleri frezeleme |
| Diş Gıcırdatma | √ |
| Modül (M) | Özel yapımı |
| Diş Sayısı (Z) | 152 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 13° |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme ve Temperatör |
| Yüzey Sertliği | 260-300HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
