| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | DB22083002 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $600/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 75 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 100 adet/ay |
| Malzeme: | SAE 4340 | Profil Tipi: | Çift Helisel Dişli |
|---|---|---|---|
| Isı Tedavisi: | Söndürme ve Temperleme | Sertlik: | 260 HB |
| Üretim Yöntemi: | Dişli Azdırma | Modül: | 8 |
| Vurgulamak: | SAE 4340 Doubel Helisel Dişli Mili,8 Modül Helisel Pinyon Mili,SAE 4340 Çelik Helisel Pinyon Mili |
||

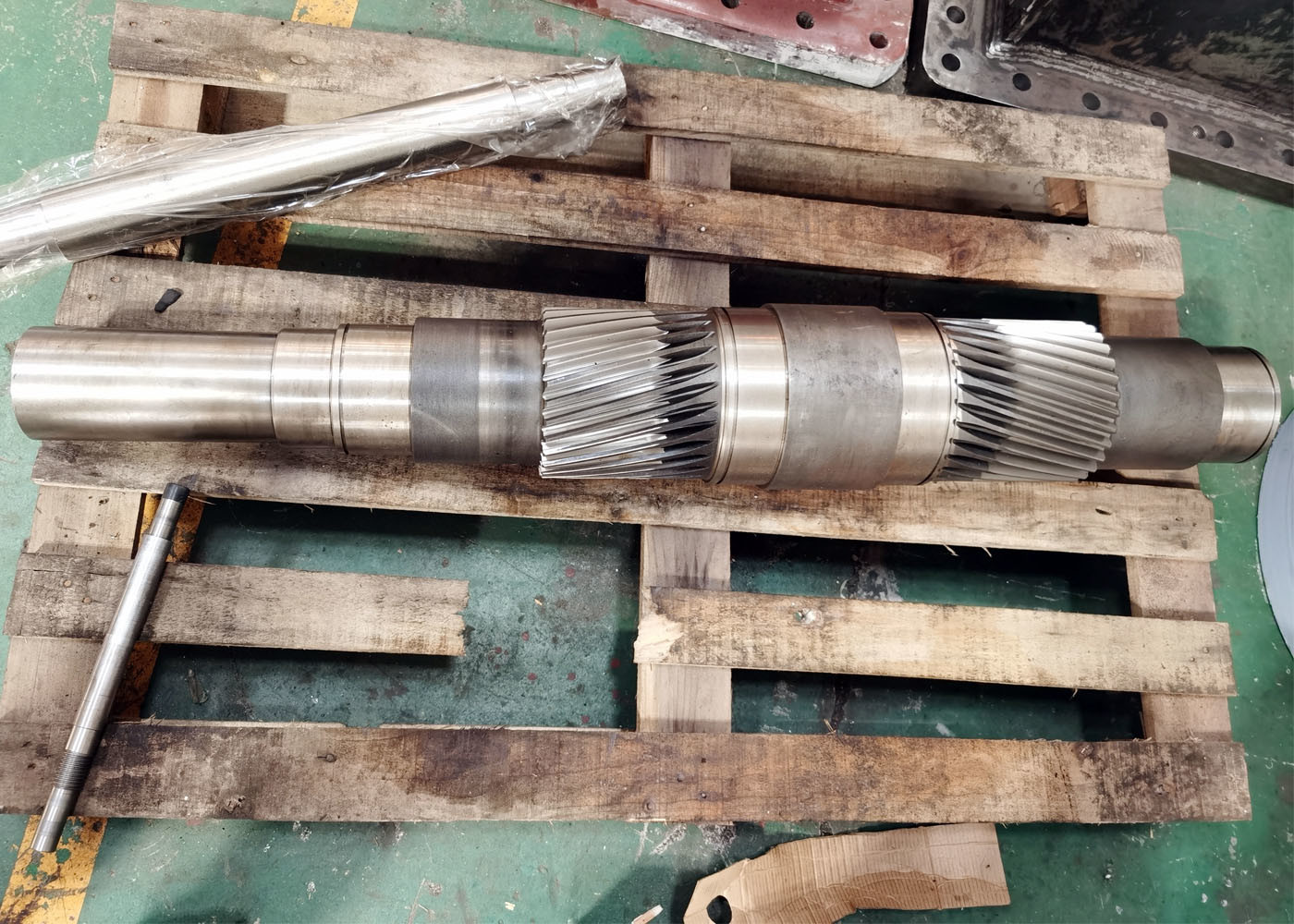

SAE 4340 Çelik Kırma Heavy Duty Uygulamalar için Çift Helical Gear Shaft
1) Çifte helikal engranajları uygulamalar
Çift helikal dişliler, vinçler, deniz dişlileri veya türbinler gibi yüksek güç iletim gereksinimleri için uygundur.
2) Çift spiral dişli özellikleri
a) İki sarmal dişli, tam olarak hizalandırılmalıdır, aksi takdirde,
itme kuvveti doğru dengelenmez ve sonuç olarak olumsuz titreşim olur.
b) Çift spiralli dişliler, basit spiral dişlilerle karşılaştırıldığında daha fazla verimlilik sağlayabilir.
| Ürün | Çifte Helikal Döşeme |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Üretim | Donanım Hobbing |
| Diş Gıcırdatma | √ |
| Modül (M) | Özel yapımı |
| Diş Sayısı (Z) | 26 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 25° |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme ve Temperatör |
| Yüzey Sertliği | 260-300HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
