| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | DB22072802 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $1000/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 75 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 100 adet/ay |
| Malzeme: | dövme çelik | Profil Tipi: | Çift Helisel Dişli |
|---|---|---|---|
| Isı Tedavisi: | Söndürme ve Temperleme | Sertlik: | 260-300 hb |
| Üretim: | Dişli Azdırma | Kalite Derecesi: | ISO 8-9 |
| Vurgulamak: | AISI 4140 Çift Helisel Dişliler,Çift helis dişli çark 300 HB,Helisel Dişliler Çark Dişli Azdırma |
||

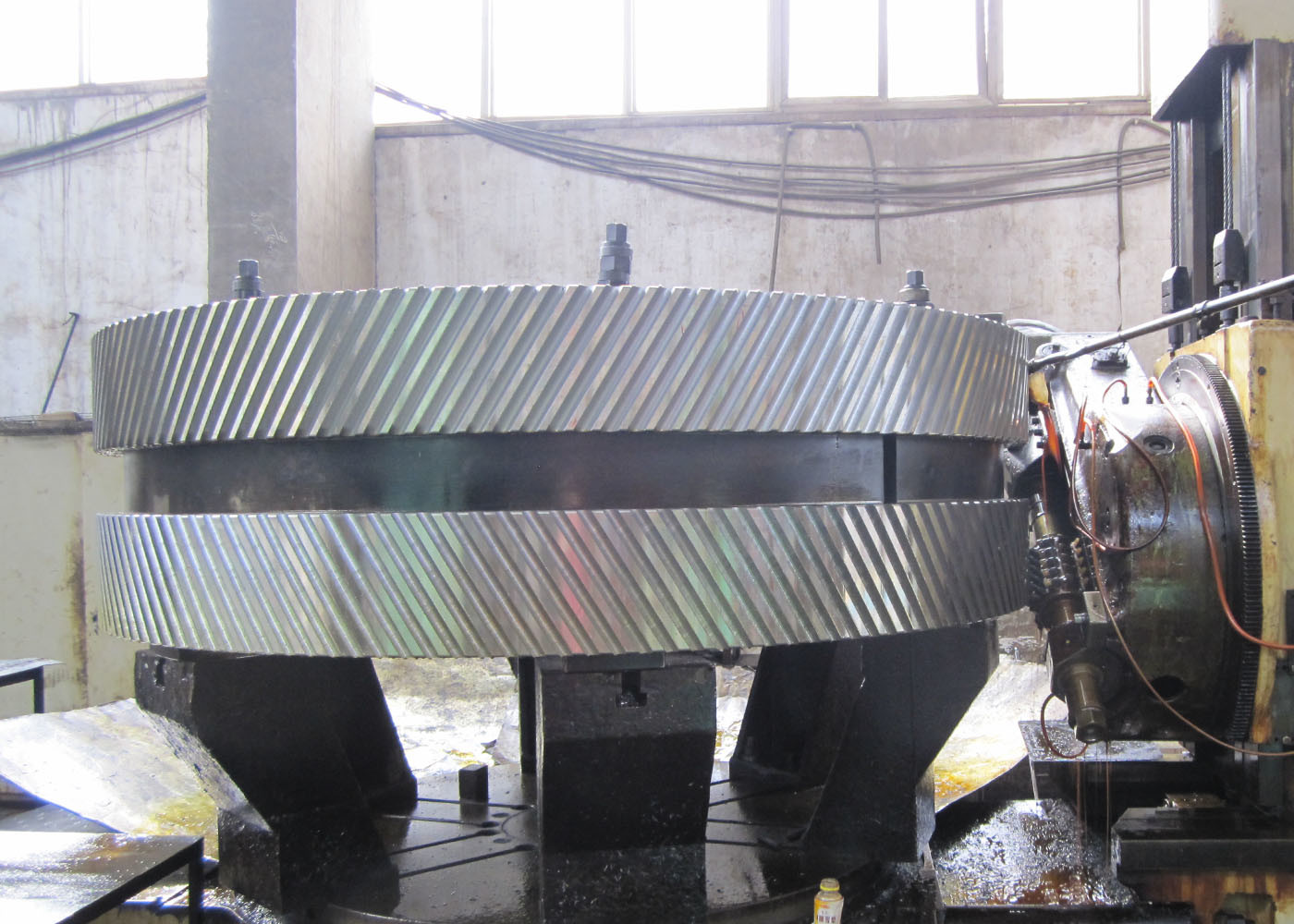

Dövme Çelik AISI 4140 Dişli Hobbing Çift Helisel Dişli Çark-Çift Helisel Dişliler
1) Çift Helisel Dişlilerin Özellikleri
a) Çift Helisel dişli, zıt itme reaksiyonları sayesinde dişlinin içindeki itme kuvvetini ortadan kaldırır.
b) Rulmanlar üzerindeki net eksenel kuvvet sıfırdır.
c) Güç iletim kapasitesi çok yüksektir.
d) Bu sayede yüksek hat hızı elde edilebilir.
2) Çift helisel dişlinin tanımı
Hem sol hem de sağ el helisel dişlere sahip çift helisel dişli.
Çift helisel form, doğal itme kuvvetlerini dengeler.
| Ürünler | Çift Helisel Dişli |
| Özel Yapım | √ |
| Dişli Profili Tipi | Silindirik Dişli |
| Üretim | Dişli Frezeleme |
| Diş Taşlama | √ |
| Modül (M) | Özel Yapım |
| Diş Sayısı (Z) | 152 |
| Basınç Açısı (α) | 20° |
| Kurşun Açısı | 23° |
| Diş Hassasiyet Sınıfı | ISO 8-9 Sınıfı |
| Isıl İşlem | Sertleştirme ve Temperleme |
| Yüzey Sertliği | 260-300HB |
| ÇELİK KODU SINIFLANDIRMALARI KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Kesme Frezeleme
Isıl İşlem Taşlama Kontrol
