| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | DB22082401 |
| Min sipariş miktarı: | 1 parça |
| Fiyat: | $1000/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 75 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 100 adet/ay |
| Malzeme: | SAE 4340 | Dişli Profili Türü: | Çift Helisel Dişli |
|---|---|---|---|
| Isı Tedavisi: | Söndürme ve Temperleme | Sertlik: | 260-300 hb |
| Üretim: | Dişli Azdırma | Kalite Derecesi: | ISO 8-9 |
| Vurgulamak: | Çift Helisel Dişliler ISO 8-9 Sınıfı,OEM çift helisel balıksırtı dişli,ODM Balıksırtı Çift Helisel Dişliler |
||

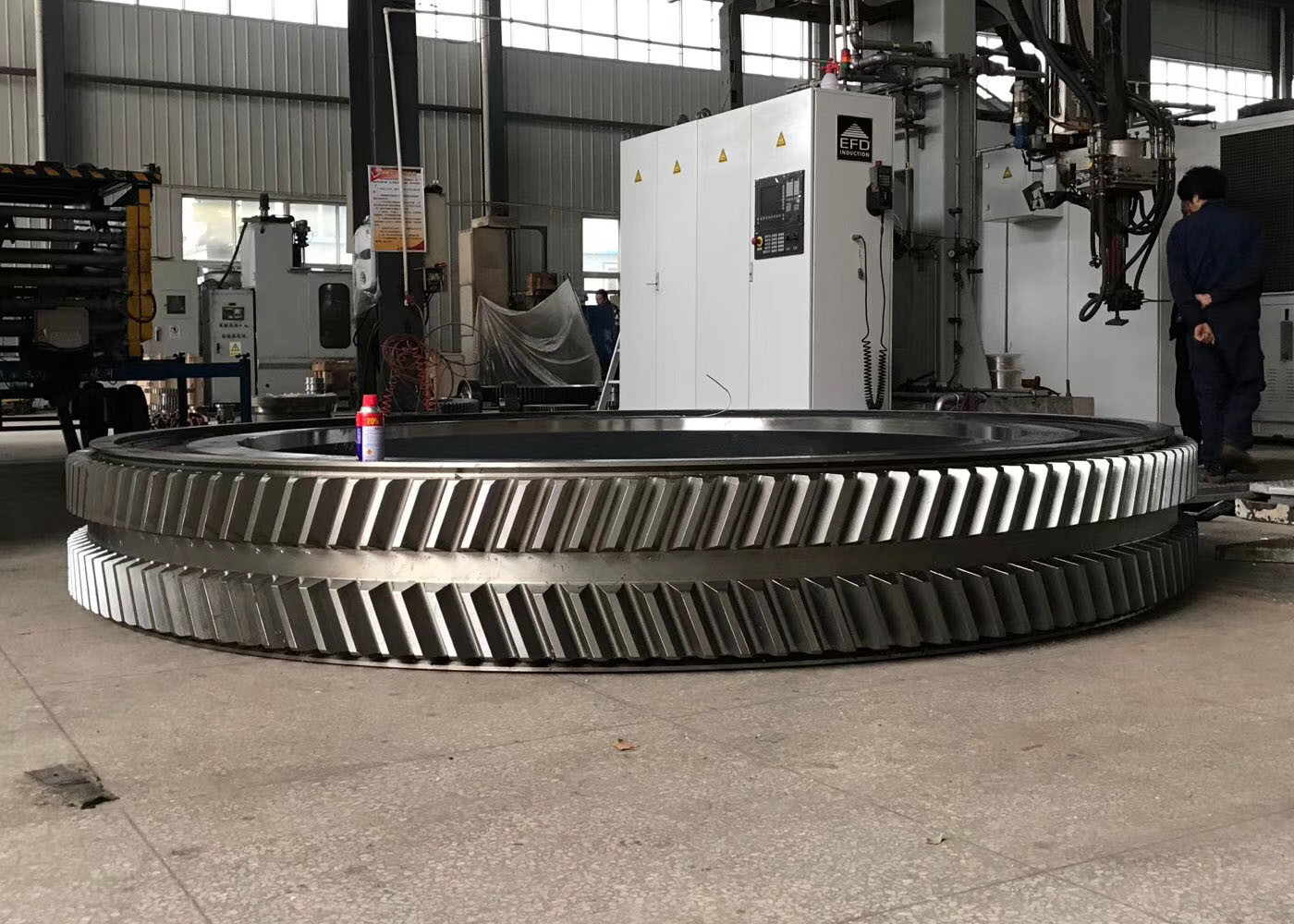

SAE 4340 dövme çelik çift spiral dişli tekerleği-iki spiral dişli
1) Çifte helikal dişlilerin açıklaması
Solda ve sağda ikili spiral diyetli dişliler.
Çift spiral şekli, doğuştan var olan itiş kuvvetlerini dengeler.
2) Çifte helikal engranaj uygulamaları
Ağır iş endüstrisi için yaygın olarak kullanılan çift helikal dişli, itiş kuvvetlerini ortadan kaldırmak zorundadır.
Çaplama hızı genellikle çift spiralli dişliler için yüksek değildir.
| Ürün | Çifte Helikal Döşeme |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Üretim | Delekleri frezeleme |
| Diş Gıcırdatma | √ |
| Modül (M) | Özel yapımı |
| Diş Sayısı (Z) | 97 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 23° |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Söndürme ve Temperatör |
| Yüzey Sertliği | 260-300HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
