| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | HB22082303 |
| Min sipariş miktarı: | 1 Takım |
| Fiyat: | $1000/ Set |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 75 gün |
| Ödeme koşulları: | L/C,T/T |
| Yetenek temini: | 50 Takım/Ay |
| Türü: | Silindirik Dişli | Genişliği: | 115 |
|---|---|---|---|
| Sertlik: | 260-280 HB | sarmal açı: | 22° |
| Basınç açısı: | 20° | Uç Çapı: | 2100mm |

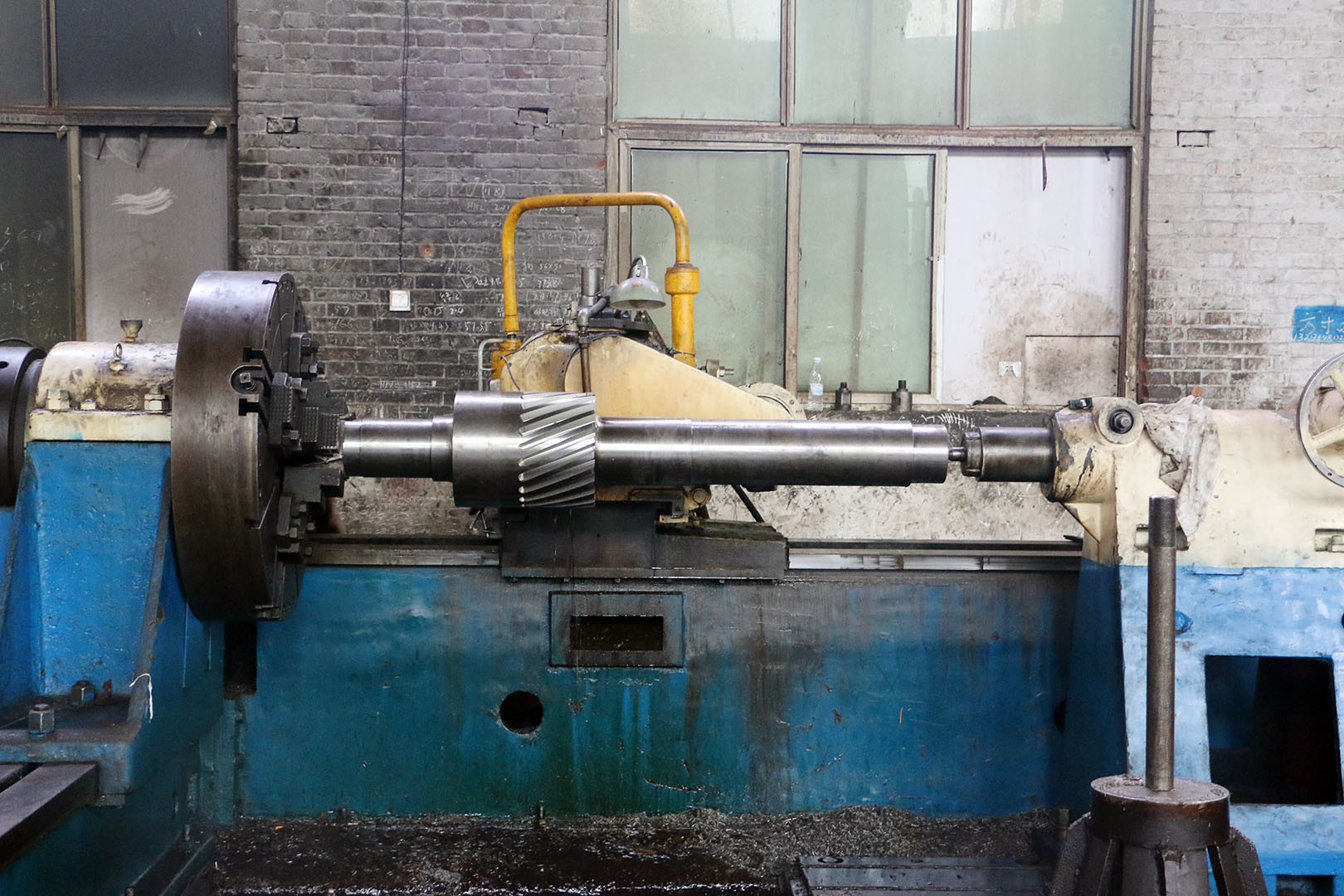

| Vurgulamak: | Balıksırtı Konik Dişli Mili,Balıksırtı Şanzıman Yedek Parçaları,Silindirik Konik Dişli Mili |
||
| Özellik | Değer |
|---|---|
| Tip | Silindirik Dişli |
| Genişlik | 115 |
| Sertlik | 260-280 HB |
| Helis açısı | 22° |
| Basınç açısı | 20° |
| Tepe Çapı | 2100mm |
Balıksırtı dişli, kesişmeyen ve merkezde bir oluk bulunabilen veya bulunmayan paralel millerin arasında güç ve hareketi iletir ve her grup iki zıt helis oluşturur. İki helis açısı, 'V' oluşturmak için dişli yüzünün merkezinde birleşir. Bu dişlilerde, uç itme kuvvetleri birbirini ortadan kaldırır.
En yaygın uygulama güç iletimindedir. Verimli, yüksek kapasiteli güç iletimi için eğimli dişler kullanırlar. Bu, daha az titreşim sunar ve bu da onları ekstrüzyon ve polimerizasyon için yaygın olarak kullanır. Balıksırtı dişliler öncelikle ağır makinelerde kullanılır.
| Ürünler | Balıksırtı Dişli |
|---|---|
| Özel Yapım | √ |
| Dişli Profili Tipi | Balıksırtı |
| Diş Diş İmalatı | Diş Frezeleme |
| Diş Taşlama | Null |
| Modül (M) | 10 |
| Diş Sayısı (Z) | 16 |
| Basınç Açısı (α) | 20° |
| Helis Açısı (β) | Özel |
| Diş Hassasiyet Sınıfı | ISO 8-9 Sınıfı |
| Isıl İşlem | Sertleştirme ve Temperleme |
| ÇİN/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 1045 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
