| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SS220082305 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $50.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, T/T, Western Union, D/P |
| Yetenek temini: | 1000 adet/ay |
| Malzeme: | 42CrMo | Üretim: | Spline ocak |
|---|---|---|---|
| Sertlik: | 28-300 HB | Spline genişliği: | 18 |
| Uç Çapı: | 450 | Küçük çap: | 427 |
| Vurgulamak: | Ana Tahrik Involute Spline Mili,Spline Hobbing involute şaft,Involute Spline Dişli Mili |
||

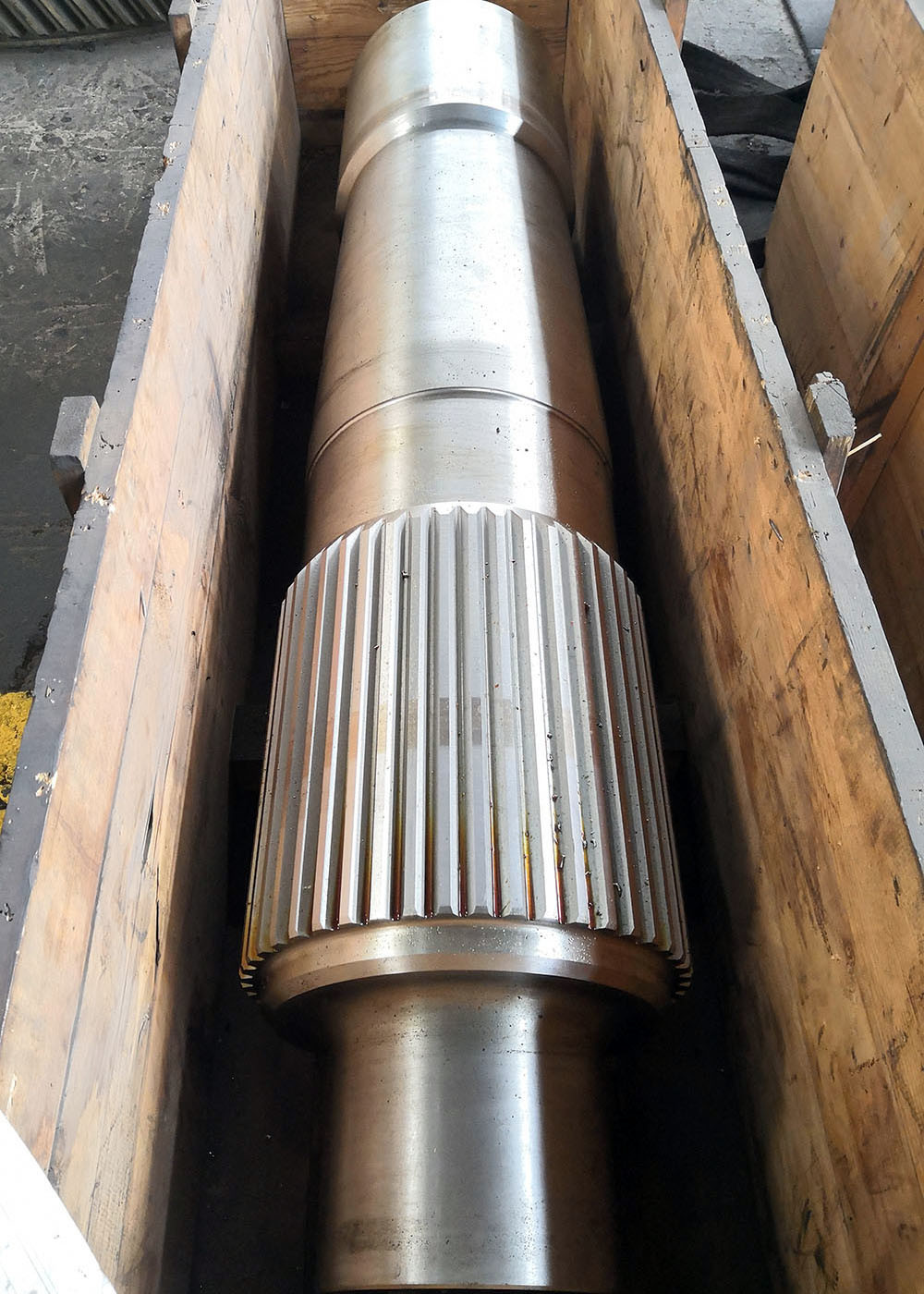

Ana Sürücü Sline Hobbing Madencilik Endüstrisi İçin Spline Shaft
1) Eje estriado türleri
Çizilmiş çarklar, şekil, boşluk ve boyutlarına göre çok çeşitli tasarımlarda mevcuttur.
Çubuklar ve çekirdekler ve bağlantılı parçalar.
a) Eje estriado de chaveta paralela
Paralel çizilmiş çapa dizaynları, eşleşen profillerle kare şeklinde çapalar ve boşluklar ile oluşur.
Bu tasarım, yumuşak hareket gerektiren yük taşıma uygulamaları için idealdir.
b) Eje estriado envolvente
Bu tür bir saplanmış çekirdek, konik çukurlar ve kenarları kullanılarak çekirdekteki gerginliği azaltır.
Çapraz şeridler tipik olarak yüksek hız ve yüksek gerilimli uygulamalarda daha iyi
Değişme veya düzlenme olasılığı azalır.
| Ürün | Dikdörtgen Çubuk Çubukları |
| Özel yapımı | √ |
| Delek Profili Tipi | Sline |
| Diş makineleri üretimi | Sline Milling/Spline Milling |
| Dişleri öğütmek | √ |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 30° |
| Heliks açısı (β) | |
| Dişlerin doğruluk derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
