| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SS220082304 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $50.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, T/T, Western Union, D/P |
| Yetenek temini: | 1000 adet/ay |
| Malzeme: | 20x2h4 | Üretim süreci: | Spline Taşlama |
|---|---|---|---|
| Sertlik: | 58-62 HRC | Spline genişliği: | 10 |
| Uç Çapı: | 150 | Küçük çap: | 127 |
| Vurgulamak: | 20Cr2Ni4 Paralel Kamalı Mil,20Cr2Ni4 Kamalı Mil,Paralel Kamalı Tahrikli Mil |
||

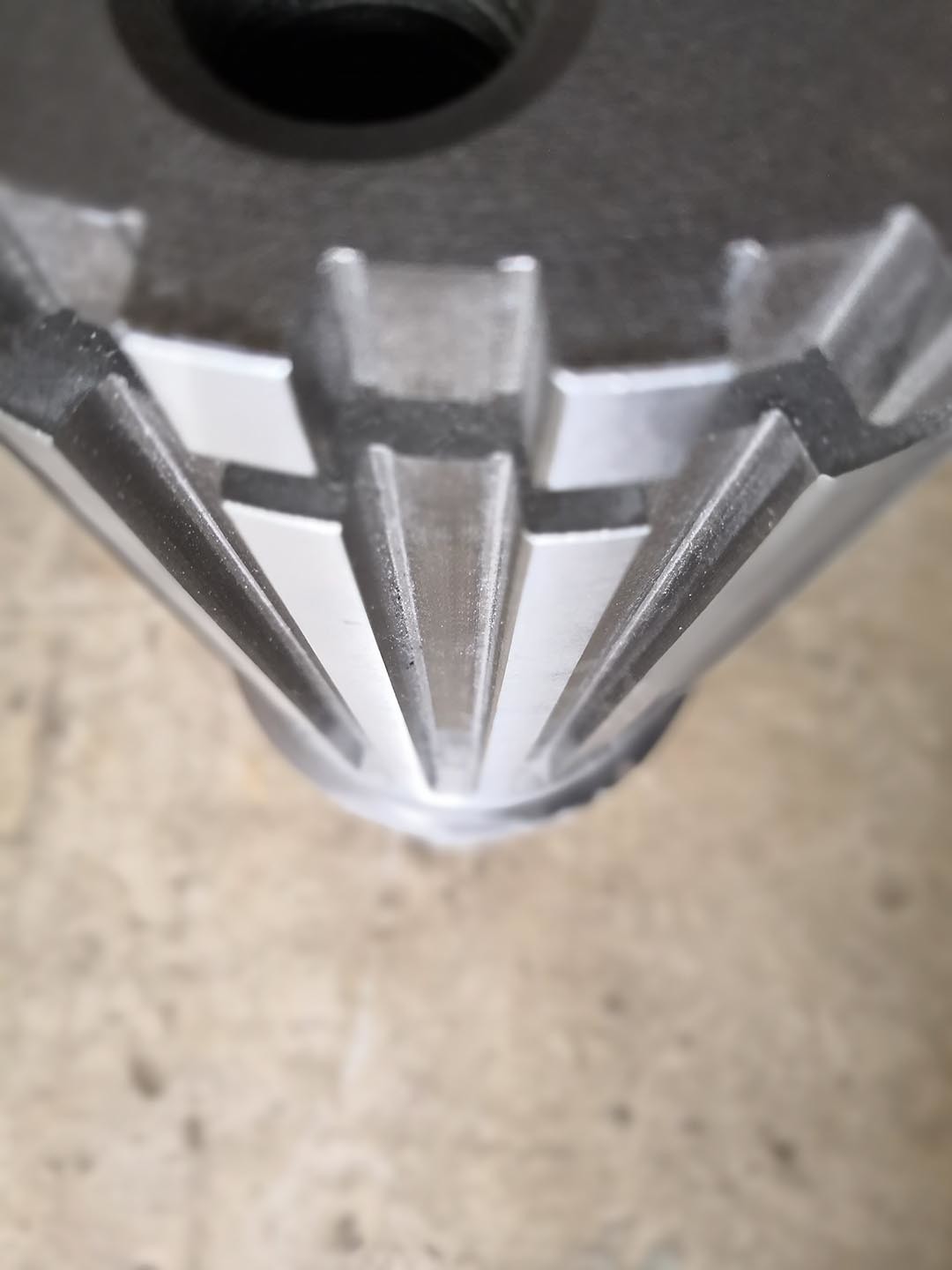

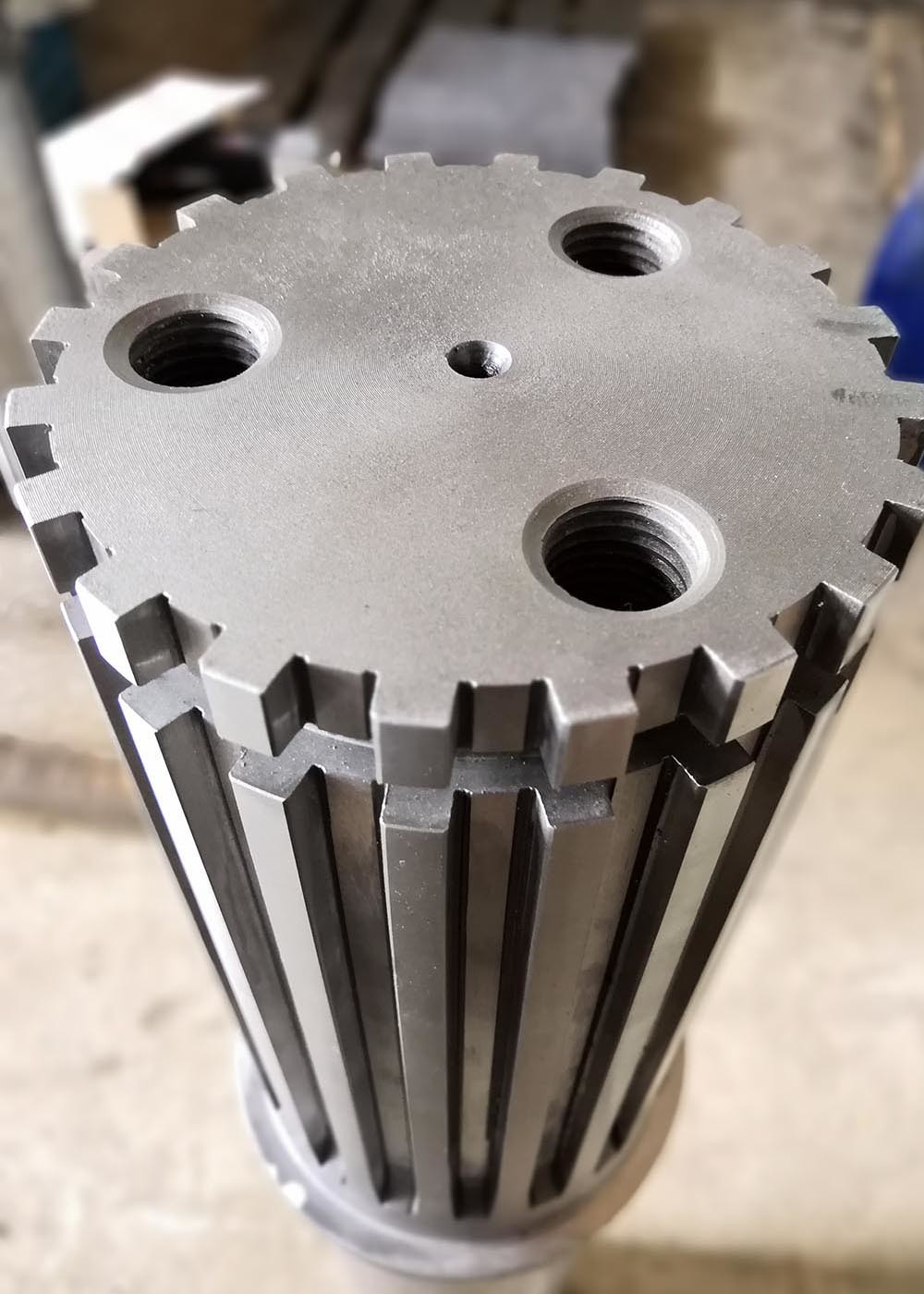

Özel Alaşımlı Çelik 20Cr2Ni4 Sline Sline Parallel Spline Driven Shaft
1) Splined Shaft türleri
Şekil, alan ve boyutlarına bağlı olarak, geniş bir çeşitlilikteki tasarımlarda bulunan iplikli şaftlar
Çukurlar ve anahtarlar ve eşleştirilmiş bileşenler.
a) Paralel anahtarlı sarmal ok
Paralel anahtar sarmal şaft tasarımları, çalışan profillerle kare şeklindeki tuşlar ve oluklara sahiptir
Bu tasarım, pürüzsüz hareket gerektiren yük taşıyan uygulamalar için idealdir.
b) Splined Shaft'ı içeriye sokun
Bu tür sarmal ok, konik anahtarlar ve sırtları kullanarak ok üzerindeki gerilmeyi azaltır.
Involute splines genellikle daha iyi tork ve yüksek gerilim uygulamalar için yüksek hız ve yüksek gerilimlerde kullanılır.
kayma veya yanlış hizalama olasılığının azalması.
| Ürün | Dikdörtgen Çubuk Çubukları |
| Özel yapımı | √ |
| Profil Türü | Sline |
| Üretim | Sline Milling/Spline Milling |
| Dişleri öğütmek | √ |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 30° |
| Heliks açısı (β) | |
| Dişlerin doğruluk derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
