| Malzeme: | SAE 4340 | helezon açısı: | 5° |
|---|---|---|---|
| Sertlik: | 260-300 hb | DP: | 1.5 |
| Modül: | 16.933 | Yüz genişliği: | 609.6 |
| Vurgulamak: | 24T Çift Helisel Dişliler Mili,SAE 4340 çift helisel dişli mili,SAE 4340 çift helisel dişli mil |
||

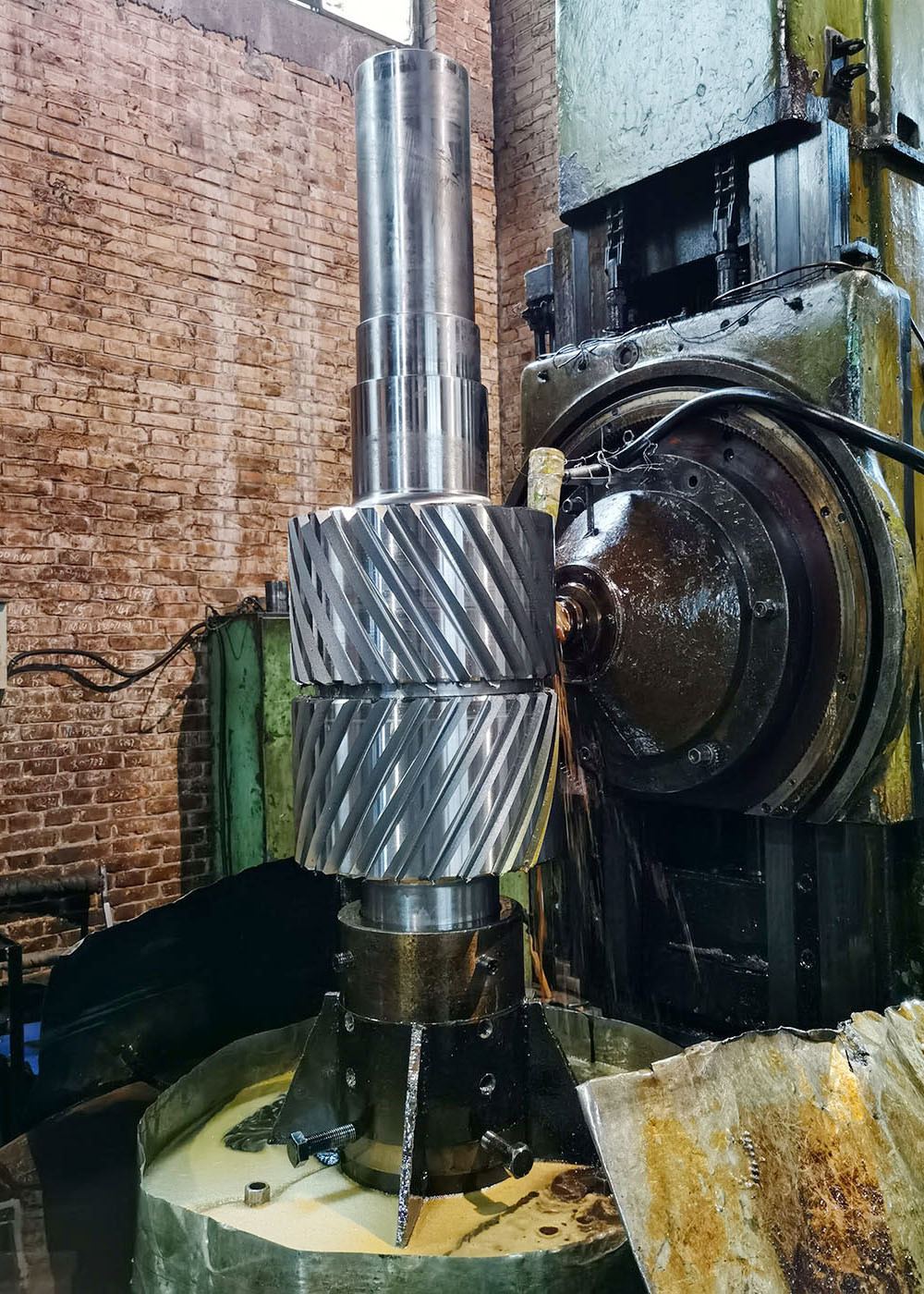

SAE 4340 Çelik DP 1.5 24T Ağır Görevli Uygulamalar İçin Çift Heliks Döşeme Çarkı
1) Çift Heliks Deleklerin Özellikleri
a) Çift spiral dişliler solucan dişlilerine benzer, ancak dişler dişin iki karşıt tarafında bulunur, bu da 1 oranında bir azaltma oranı sağlar:2.
b) Çift spiral dişliler çok yüksek yük kapasitesine sahiptir ve ağır yük uygulamaları için uygundur.
c) Isı birikmesini azaltmaya yardımcı olan çok sayıda dişleri vardır, bu nedenle daha uzun süre kalabilirler.
d) Standart solucan dişlilerine kıyasla daha yüksek bir azaltma oranı sağlarlar.
e) Helikal dişliler hem paralel hem de paralel olmayan oçaklarla kullanılabilir.
f) Diş profili, solucan aletinden daha verimlidir.
g) Çift spiral dişliler solucan dişlilerine kıyasla daha az parçaya sahiptir.
h) Düşük gürültü üretirler.
| Ürün | Çifte Helikal Döşeme |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Üretim | Delekleri frezeleme |
| Diş Gıcırdatma | √ |
| DP | 1.5 |
| Diş Sayısı (Z) | 24 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 5° |
| Dişlerin doğruluk derecesi | ISO 9 Derecesi |
| Isı Tedavisi | Söndürme ve Temperatör |
| Yüzey Sertliği | 260-300HB |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
