| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SS220080703 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $150.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, T/T, Western Union, D/P |
| Yetenek temini: | 1000 adet/ay |
| Üretim süreci: | Spline Taşlama | Sertlik: | 58-62 HRC |
|---|---|---|---|
| Kabartma: | Ka1.6 | Cor sertliği: | 32-37 HRC |
| Büyük çap: | 150mm | Kök Çapı: | 137mm |
| Vurgulamak: | Özelleştirilmiş Şanzıman Kamalı Dişli Mili,20Cr2Ni4 şanzıman çıkış mili,20Cr2Ni4 Kamalı Dişli Mili |
||

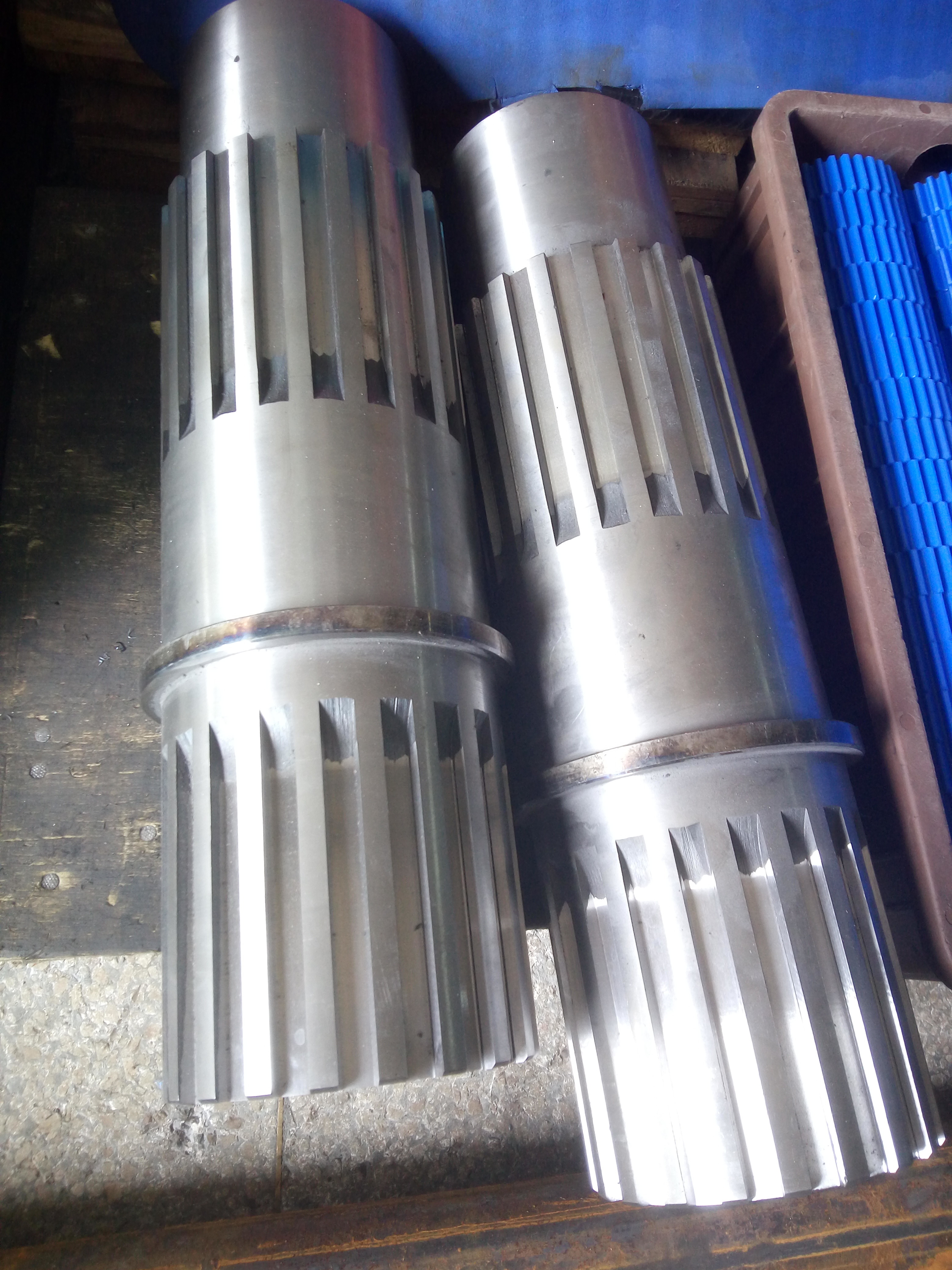

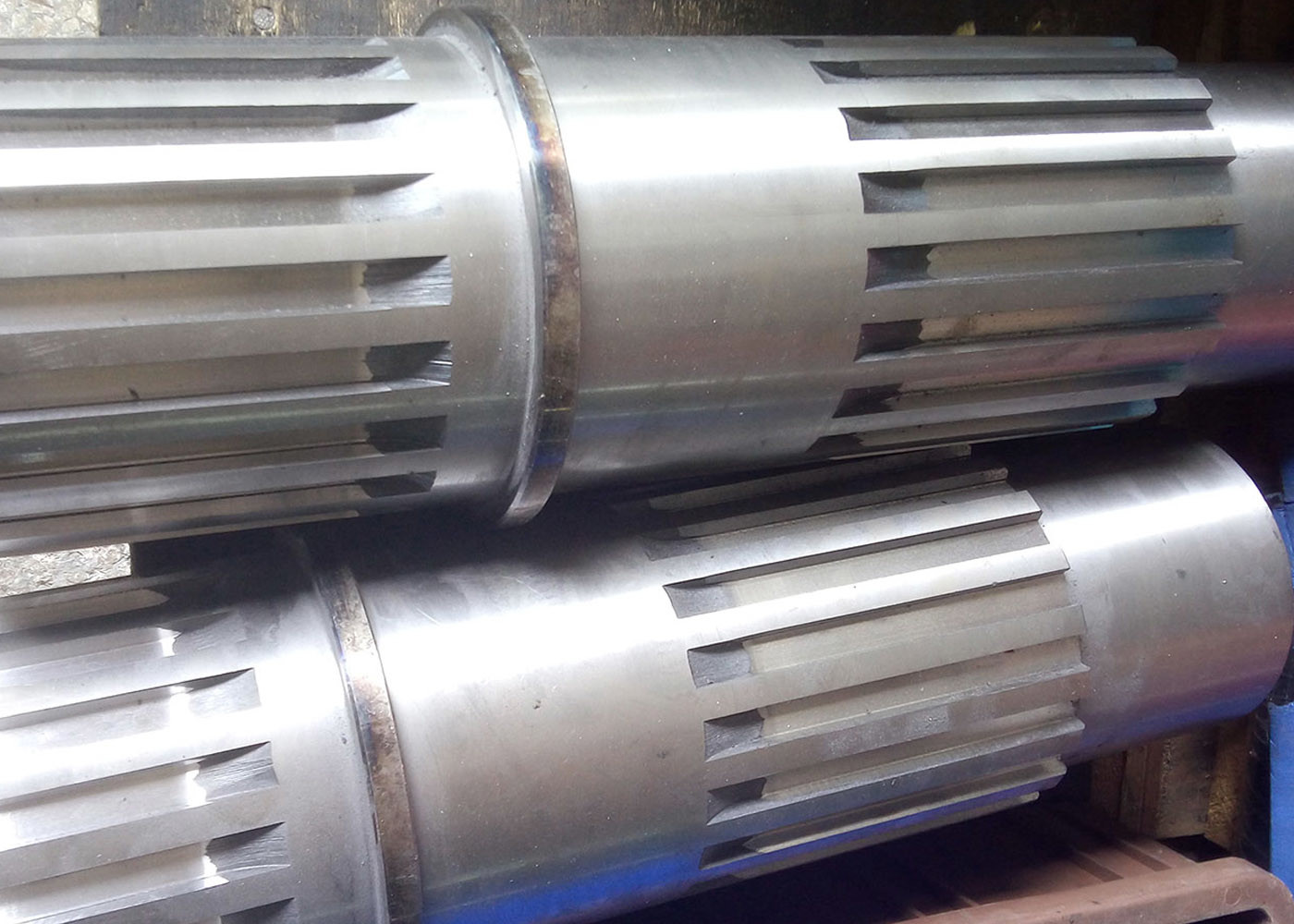

Özel Alaşımlı Çelik 20Cr2Ni4 Spline Sline Paralel Spline Çıkış Çubuğu
1) Spline şaftının açıklaması
Spline şaftları, mekanik bir konfigürasyon içindeki, tork aktarmak için tasarlanmış elemanlardır.
Bir spline şaftı, dişi bir spline boru ile çiftleşerek tork aktarımını elde eder.
veya dış yönde hareketi engelleyen başka bir çiftleşme bileşeni şekli
Yapılandırmanın doğrusal yolunun dışında.
2) Sline Çubuklarının Özellikleri
Splines ve dişliler her ikisi de tork aktarmak için tasarlanmıştır ve her ikisi de kilitlenir dış dişleri vardır
Çiftleşme bileşeni olan bir yer.
Splined şaftlar, tork aktarmak için tüm dişleri veya olukları aynı anda kullandıkları için dişlilerden farklıdır.
Tersine, dişliler, torpü aktarmak için her seferinde bir diş kullanır.
3) Sline Çubukları Türleri
a) Paralel anahtar spline (iç ve dış)
b) Involute splines (iç ve dış)
c) Taçlı splines (iç ve dış)
d) Serratörler (iç ve dış)
| Ürün | Dikdörtgen Çubuk Çubukları |
| Özel yapımı | √ |
| Delek Profili Tipi | Sline |
| Diş makineleri üretimi | Sline Milling/Spline Milling |
| Dişleri öğütmek | √ |
| Modül (M) | Geleneksel |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 30° |
| Heliks açısı (β) | |
| Dişlerin doğruluk derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
