| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YZGEAR |
| Model numarası: | BG2207001 |
| Min sipariş miktarı: | 1 Takım |
| Fiyat: | $300.0/Set |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 200 takım/ay |
| Marka: | OEM | Isı Tedavisi: | İndüksiyonla Sertleştirme |
|---|---|---|---|
| Modül: | 14 | Ağırlık: | 120 kilo |
| Zift konisi: | Geleneksel | Uç Çapı: | 550mm |
| Vurgulamak: | OEM 14 Modül düz gönye dişli,Kırıcı Ekipmanları Düz Gönye Dişli,14 Modül Düz Konik Dişliler |
||

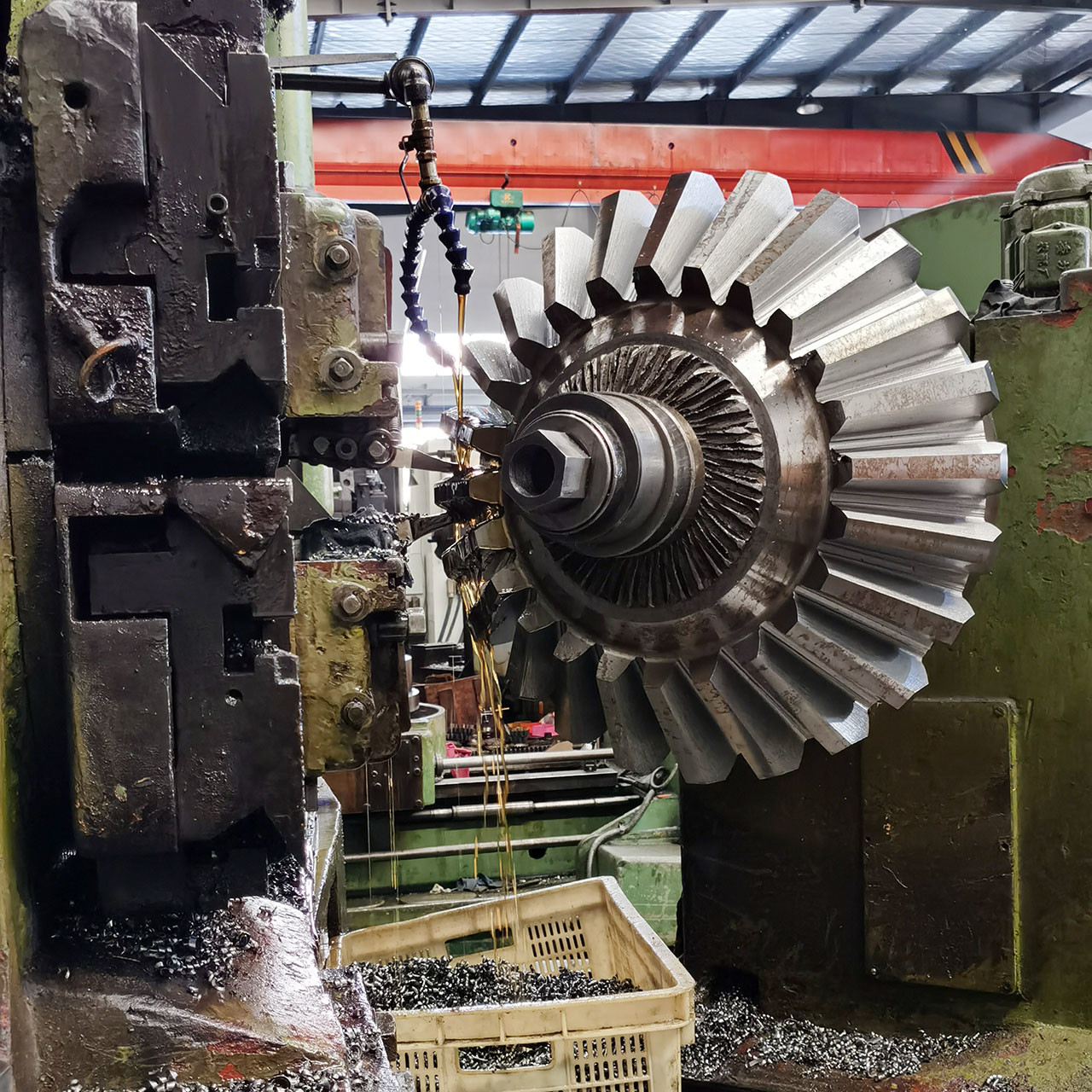

14 Modül Düz Bevel Gear-Conscial Gear For Crusher Equipment (Kırıcı ekipmanları için konsyal takım)
1) Düz Bevel Gear'ın Tanımı
Bevel dişlileri, iki şaftın eksenlerinin kesiştiği ve dişlilerin diş taşıyan yüzlerinin koni şeklinde olduğu dişlilerdir.
Bevel dişlileri, enerjiyi doğrusal güçten dikey güce aktarır ve bu da mekanik ortamlarda yaygın olarak kullanılan makinelerde çok yararlıdır.
2) Doğrudan eğri dişlilerin uygulanması
Bevel dişlileri en sık 90 derece mesafede bulunan şaftlara monte edilir, ancak diğer açılarda da çalışmak için tasarlanabilir.
| Ürün | Düz Bevel Gear |
| Özel yapımı | √ |
| Çapa açısı | 90° |
| Diş makineleri üretimi | Dişli şekillendirme |
| Dişleri öğütmek | |
| Modül (M) | 14 |
| Diş Sayısı (Z) | 55 |
| Basınç açısı (α) | 20° |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | Karburasyon/Indüksiyon sertleştirme |
| Yüzey Sertliği | Çubuk 58-62 HRC/Gear 50-55 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
