| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YZGEAR |
| Model numarası: | BG22072201 |
| Min sipariş miktarı: | 1 Takım |
| Fiyat: | $300.0/Set |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 55 gün |
| Ödeme koşulları: | L/C, D/P, T/T, Western Union |
| Yetenek temini: | 200 takım/ay |
| Malzeme: | 42CrMo/AISI 4140 | Isı Tedavisi: | İndüksiyonla Sertleştirme |
|---|---|---|---|
| Sertlik: | Dişli 50-55 HRC Pinyon 58-62 HRC | Dişli kalitesi: | ISO 8-9 Derecesi |
| Profil Tipi: | Düz Konik Dişli | Kalite Derecesi: | ISO 8-9 Derecesi |
| Vurgulamak: | Coniflex Düz Dişli Konik Dişli,AISI 4140 Coniflex Konik Dişli,ISO 8-9 Sınıf Coniflex Konik Dişli |
||

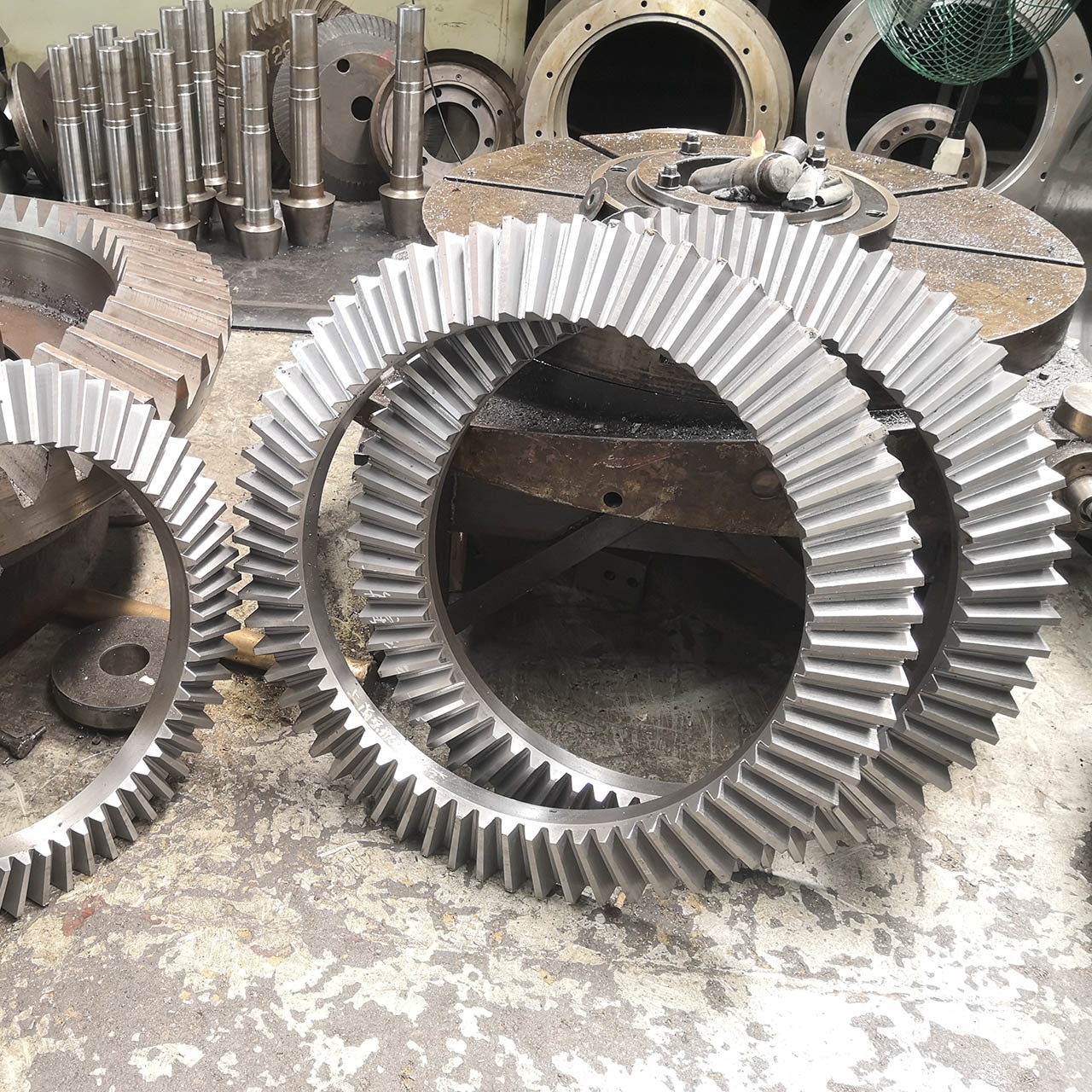

Özel 90 derece konfileks dişliler koni kırıcı-doğru bezel dişliler
1) Doğrudan şekilli dişlilerin açıklaması
Düz konik dişli, dişlerinin konik konik elemanlara sahip olduğu bir dişlidir.
Pitch Cone taban çizgisi.
2) Doğrudan eğri dişli özellikleri
Doğrudan şekilli dişli, hem üretim açısından en basit hem de şekilli dişli türlerinde en yaygın olarak kullanılanıdır.
3) Doğrudan şekilli dişliler
Malzeme, düz kanat üretimi için karbon çelik 45 #, alaşım çelik 20CrNiMo veya 40CrNiMoA çelik olabilir.
| Ürün | Düz Bevel Gear |
| Özel yapımı | √ |
| Çapa açısı | 90° |
| Diş makineleri üretimi | Dişli şekillendirme |
| Dişleri öğütmek | |
| Modül (M) | 12 |
| Diş Sayısı (Z) | Geleneksel |
| Basınç açısı (α) | 20° |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | İndüksiyon sertleştirme/karburasyon |
| Yüzey Sertliği | Çubuk 58-62 HRC/Gear 50-55 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
|
