| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | HB220803001 |
| Min sipariş miktarı: | 1 Takım |
| Fiyat: | $3000/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 82 Gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 220 Takım/Ay |
| Modül: | 32 | Sertlik: | 260-280 HB |
|---|---|---|---|
| Marka: | OEM | Uç Çapı: | 4500 |
| Genişliği: | 120MM | Malzeme: | 40CrNiMoA |
| Vurgulamak: | 40CrNiMo Çelik Balıksırtı Dişliler,V Tipi Çift Helis Dişli,32 Modül Balıksırtı Dişliler |
||

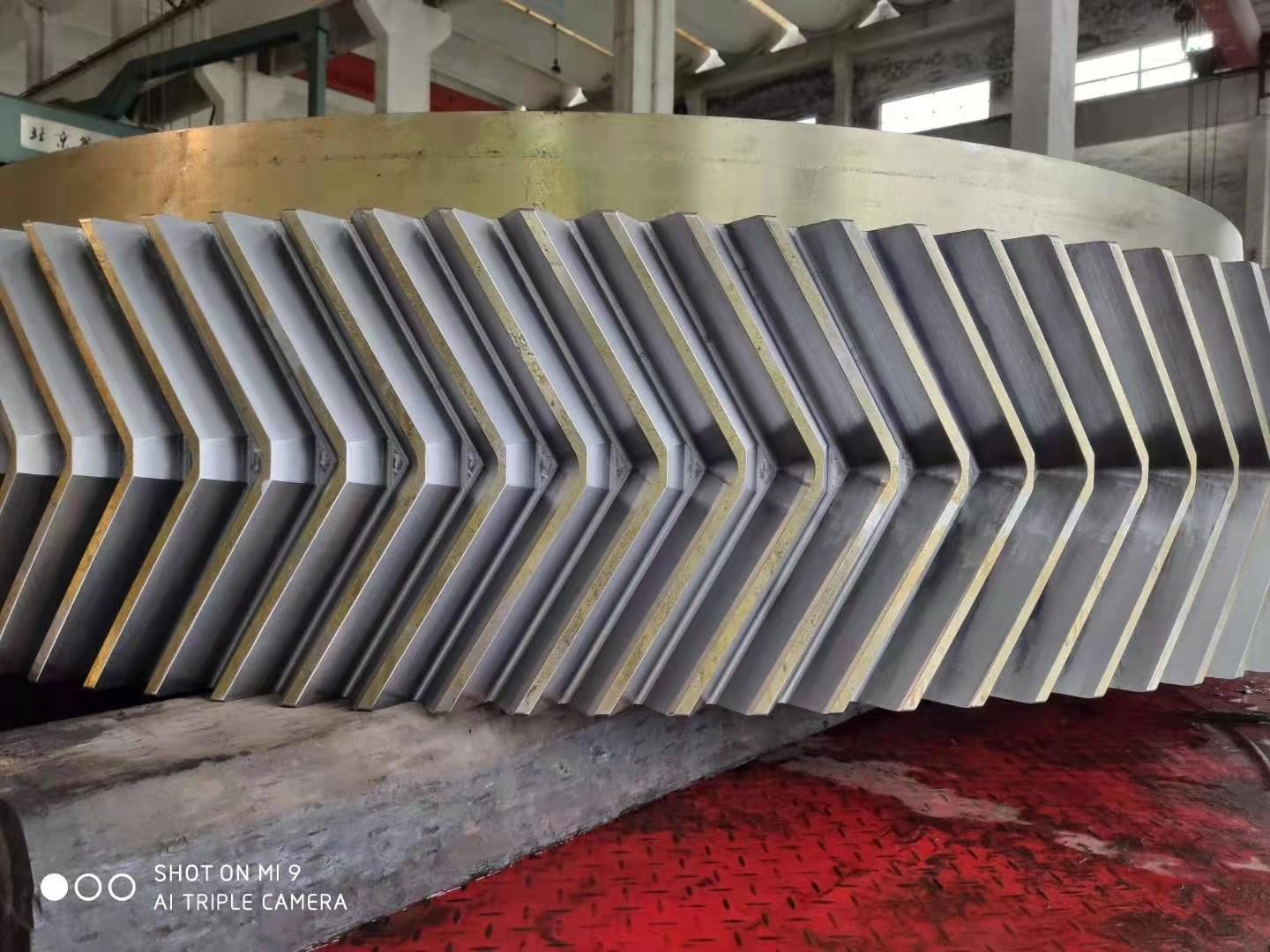

1) Heringbone Donanımının Özellikleri
a) Ağır kullanım için uygundur.
(b) Heringbone'dan gelen takım, doğuştan gelen itiş kuvvetlerini dengeler.
c) Üretilmesi zor, basit dişli saplama makineleri ile kesilemez.
2) Balık kemeri malzemelerinin açıklaması
Bu büyük boyutlu kılıf kemikleri 40CrNiMoA çelik ile yapılmıştır.
Malzeme söndürme ve ısıtma ısı işleme
Makine işlemi-Döner
Delek dişleri frezeleme işleme
| Ürün | Herringbone Donanım Seti |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| Diş makineleri üretimi | Delekleri frezeleme |
| Dişleri öğütmek | √ |
| Modül (M) | 32 |
| Diş Sayısı (Z) | 102 |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 25° |
| Dişlerin doğruluk derecesi | ISO 8-9 Derecesi |
| Isı Tedavisi | İndüksiyon sertleştirme |
| Yüzey Sertliği | 50-55 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
